对转搅拌器用直角螺旋锥齿轮驱动装置

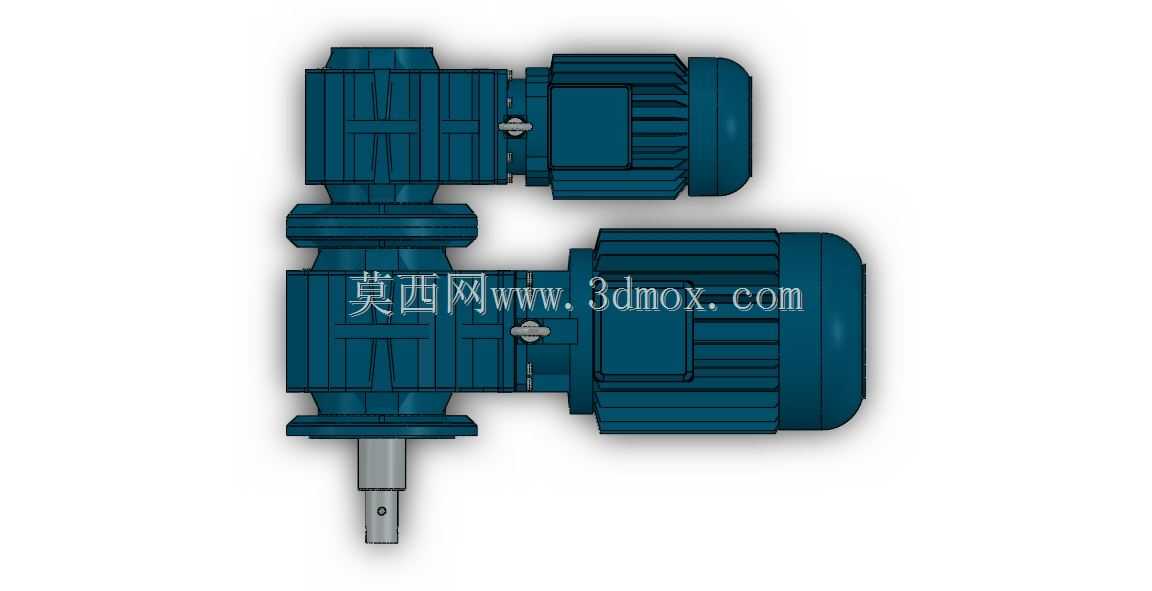

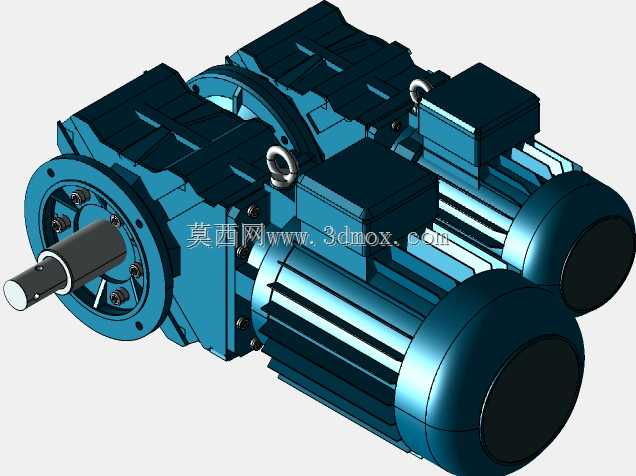

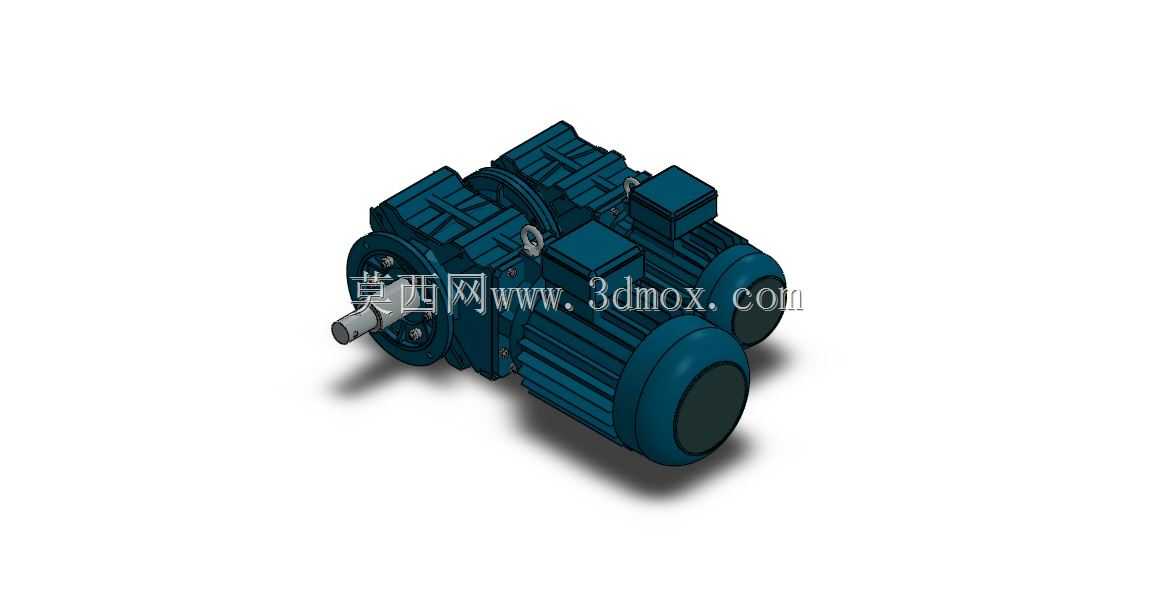

　　在化工、食品加工、水处理等行业的物料混合工序中，常规单轴搅拌往往存在流场死角，高粘度物料或需要强剪切分散的工况下，对转搅拌结构能通过两根反向旋转的轴带动桨叶，形成更剧烈的对流剪切，大幅提升混合效率，而这套驱动装置正是为这类对转搅拌场景专门设计的动力输入与换向减速单元。整套装置采用直角传动布局，输入轴水平布置，输出轴垂直向下，适配搅拌罐体顶部的安装空间，不需要额外布置复杂的传动换向结构，能直接固定在罐体顶部的安装支座上，减少现场安装的对接工作量。从结构设计来看，这套驱动集成了两级减速与螺旋锥齿轮换向结构，上方的小功率电机与下方的大功率电机分别对应两根输出轴的动力输入，通过螺旋锥齿轮组将水平输入的动力换向90度后传递到垂直输出轴，

　　两根输出轴保持同轴布置，旋转方向相反，匹配对转搅拌桨的安装需求，不需要额外增加反向齿轮箱来实现对转功能，整体结构集成度更高，减少了传动链的长度，也降低了多箱体对接带来的同轴度误差风险。设计过程中，两个电机的安装法兰与减速箱体采用一体化铸造成型的壳体结构，壳体加强筋沿动力传递路径布置，既保证了齿轮啮合部位的刚性支撑，避免重载下壳体变形导致齿轮偏载，也能通过壳体表面的散热筋带走齿轮啮合与电机运行产生的热量，不需要额外配置冷却油路，适合连续运行的搅拌工况。输出轴端采用双轴承支撑结构，靠近输出端的轴承选用圆锥滚子轴承，能同时承受搅拌过程中产生的径向载荷与轴向载荷，应对物料粘度波动带来的冲击载荷，轴伸部位配置了双唇口密封圈，

　　防止搅拌罐内的物料蒸汽、腐蚀性介质渗入箱体内部，也避免箱体内的润滑脂泄漏污染物料。安装边界方面，整套装置的重心沿输出轴轴线垂直分布，安装法兰的螺栓孔采用圆周均布设计，适配常规搅拌罐体的标准安装接口，两个电机的接线盒都朝向外侧，方便现场布线操作，不需要额外调整电机安装角度就能完成接线。在实际选型应用中，这套驱动装置适配中等容积的搅拌罐体，针对不同粘度的物料，可以通过调整两个电机的转速匹配不同的桨叶线速度，高功率输出轴带动主搅拌桨完成整体物料循环，低功率输出轴带动副搅拌桨完成局部高剪切分散，两者反向旋转的流场能互相冲击，打破罐壁附近的层流边界层，避免物料粘壁，也能让粉体、高粘度胶体等难混合物料在更短时间内达到混合均匀度要求。

　　设计建模过程中，齿轮参数的匹配是核心要点，螺旋锥齿轮的齿面接触区需要经过修形调整，保证在额定载荷下接触斑位于齿面中部，避免边缘接触导致的早期磨损，两个输出轴的同轴度公差控制在0.02mm以内，防止运转过程中出现轴系干涉，轴承的预紧力按照额定动载荷的30%调整，既保证轴系刚性，也避免预紧力过大导致轴承温升过高。壳体的安装面平面度公差控制在0.05mm以内，保证与罐体安装支座贴合紧密，避免运行过程中出现振动异响。输出轴的轴伸长度根据搅拌桨的安装位置确定，预留了足够的桨叶固定键槽与锁紧螺纹位置，不需要用户二次加工轴端就能直接安装标准搅拌桨。
