工业输送配套双级减速传动装置结构

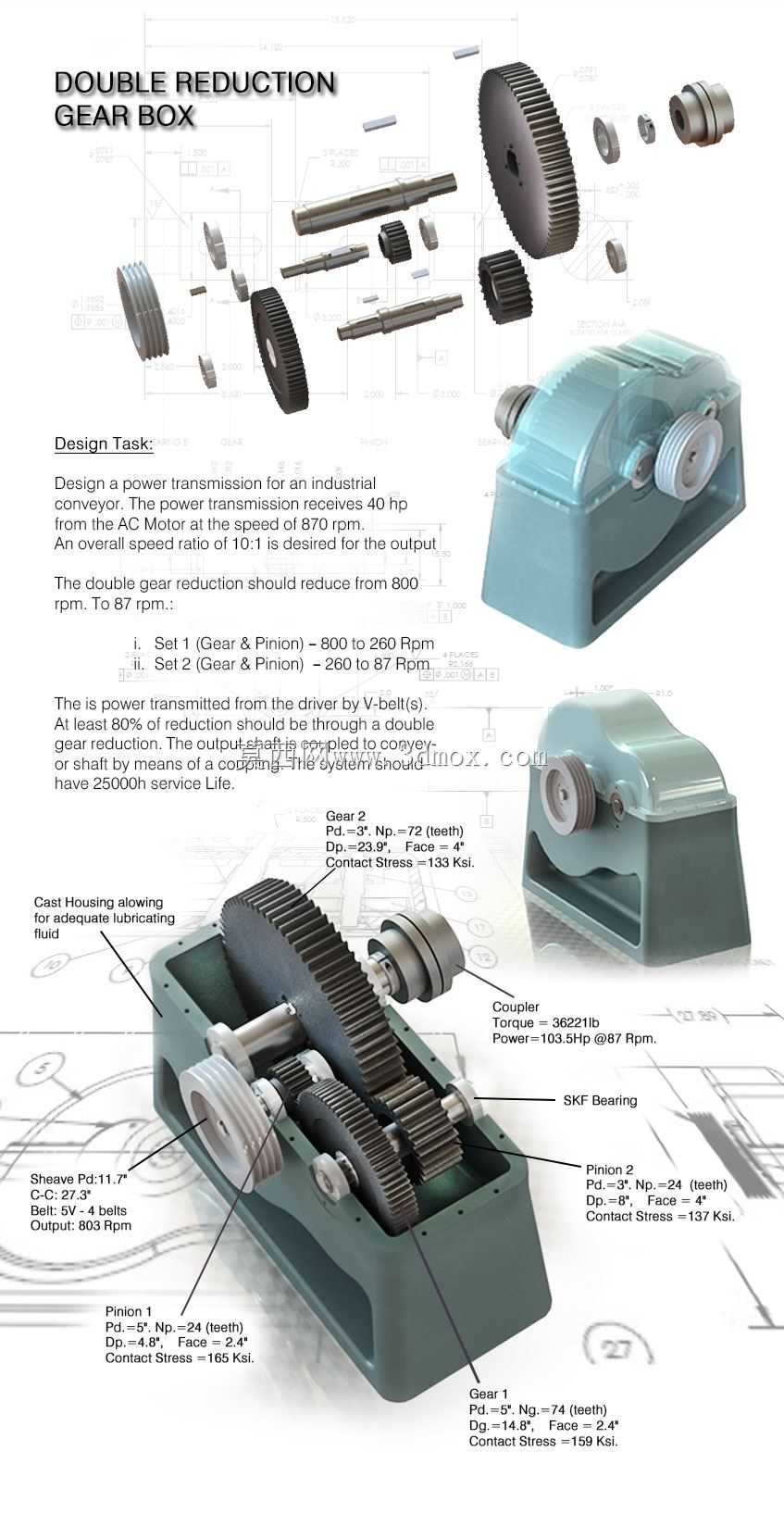

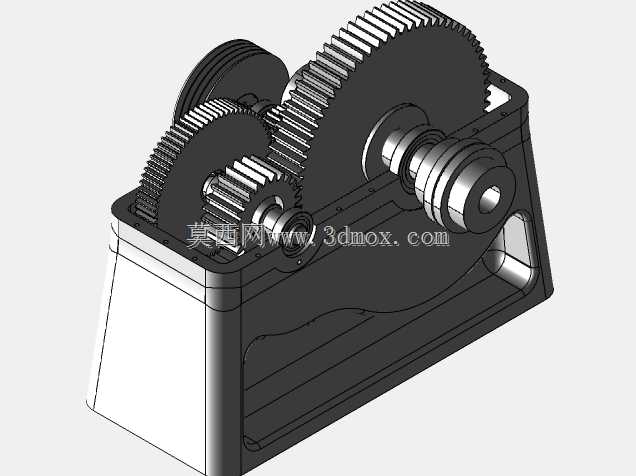

　　在工业输送线的动力匹配环节，很多现场调试人员都会遇到电机输出转速与输送辊道需求转速不匹配的问题，这款双级减速传动结构，就是专门针对这类场景做的动力适配设计。日常车间里的皮带输送机、辊道输送线，常用的交流异步电机额定输出转速多在八百转每分钟上下，而输送线为了满足物料平稳转运的需求，线速度对应的辊轴转速往往只有几十转，单靠带轮变速很难达到这么大的传动比，还容易出现打滑、传动效率不足的问题，双级齿轮减速的结构刚好能填补这个动力匹配的缺口。从结构布局来看，这套减速装置采用两级直齿圆柱齿轮传动的架构，输入轴直接对接电机输出端，第一级小齿轮带动大齿轮完成第一次降速，再通过中间轴上的第二级小齿轮啮合输出端大齿轮，完成第二次减速，

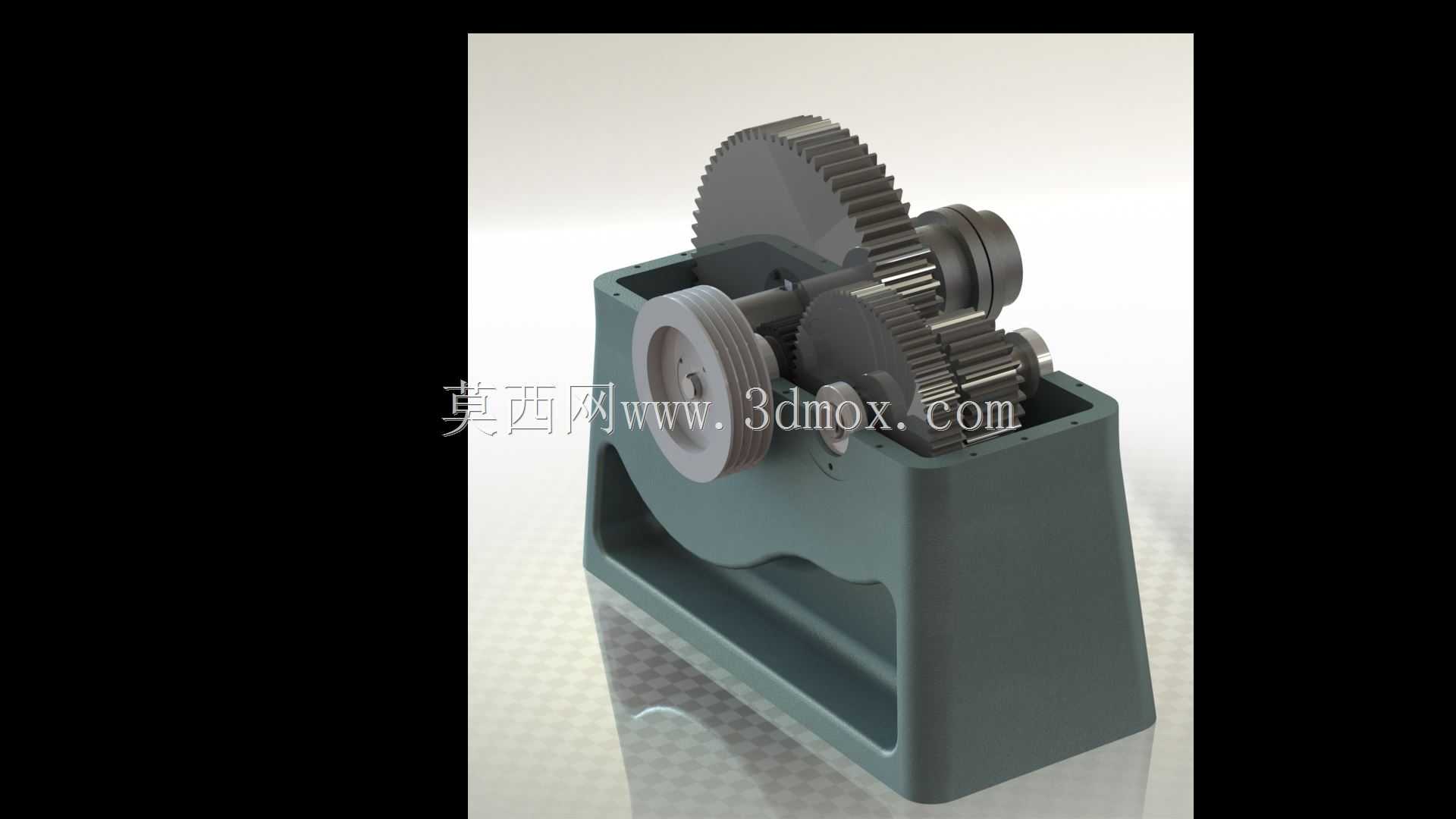

　　最终把输入的高转速降到符合输送需求的低转速，总传动比设置在10:1，刚好能把800转每分钟的输入转速降到80转左右，再通过输出端连接的链轮或者带轮，进一步匹配辊道的实际运行转速，不会出现动力冗余或者转速不足的情况。设计的时候首先考虑的是安装边界的适配性，整个减速箱体采用一体化铸造成型的基座，底部预留了四个对称的安装固定孔，能直接通过螺栓固定在输送线的机架槽钢上，不需要额外做复杂的安装支架，箱体的整体轮廓做了圆弧过渡处理，既避免了车间安装调试时的尖锐边角磕碰，也能提升箱体的结构刚性，承受齿轮啮合时产生的径向载荷不会出现形变。齿轮组的排布特意做了同轴度的优化，每根传动轴都配置了对应的深沟球轴承做支撑，轴承位的公差按照基孔制过渡配合设计，

　　既能保证轴转动时的同轴度，减少齿轮啮合的偏磨问题，也方便后期维护时的轴承拆卸更换。输入端的带轮做了卸荷槽设计，避免皮带张紧力直接作用在输入轴的轴承上，延长轴承的使用寿命。箱体上部预留了注油孔，下部设置了放油螺塞，日常维护时可以直接从上部加注齿轮润滑油，油位刚好浸没下部齿轮的三分之一齿高，既能保证齿轮啮合时的充分润滑，也不会因为注油过多造成运转时的搅油损失，提升整体传动效率。在实际工况适配性上，这套减速结构能适配40马力以内的交流电机动力输入，完全满足常规轻型、中型工业输送线的动力需求，不管是包装车间的成品输送线，还是仓储物流的分拣辊道，或是生产线上的工件转运皮带，都能通过这套装置完成动力的减速传输。

　　设计时特意把齿轮的模数做了匹配选型，第一级齿轮因为转速高、扭矩相对小，选用稍小的模数降低运转噪音，第二级齿轮因为减速后扭矩增大，选用稍大的模数提升齿面承载能力，避免长时间满负载运行出现断齿、齿面点蚀的问题。箱体的侧面开了观察窗，日常巡检时可以直接观察内部齿轮的啮合情况和润滑油的油位，不需要拆开箱盖就能判断设备的运行状态，减少日常维护的工作量。输出轴的轴伸端采用标准的平键连接结构，能适配不同规格的链轮、同步带轮或者联轴器，不需要额外做轴头的二次加工，现场安装时可以根据输送线的实际传动形式直接对接，适配性更强。整个装置的重心设计在箱体的几何中心位置，安装固定后不会出现偏载的情况，即使设备满负载启动，也不会因为扭矩反作用造成机架的晃动，运行稳定性更好。齿轮的齿部都做了倒角处理，装配时更容易啮合对位，也能减少运转时的齿间撞击，降低运行噪音，适合车间内的长时间连续运行场景。
