3D打印机送料用多辊式灯丝导向轴承结构

　　在FDM熔融沉积型3D打印设备的送料链路里，耗材进给的平顺性直接决定了最终成型件的层间结合强度、表面质量以及打印过程的断料风险，这款多辊式灯丝导向轴承，正是针对近端或远端送料路径中，耗材转向、长距离输送时的摩擦阻力大、导向精度不足问题设计的专用导向承载部件。不同于常规的单孔PTFE导管导向结构，这款轴承采用圆周均布的多组平行辊轴结构，将灯丝与导向件之间的滑动摩擦转换为滚动摩擦，大幅降低耗材进给过程中的阻力，尤其是在使用TPU、TPE这类柔性耗材时，能够避免耗材在导向段出现弯折、堆料的问题，保证送料精度的稳定性。

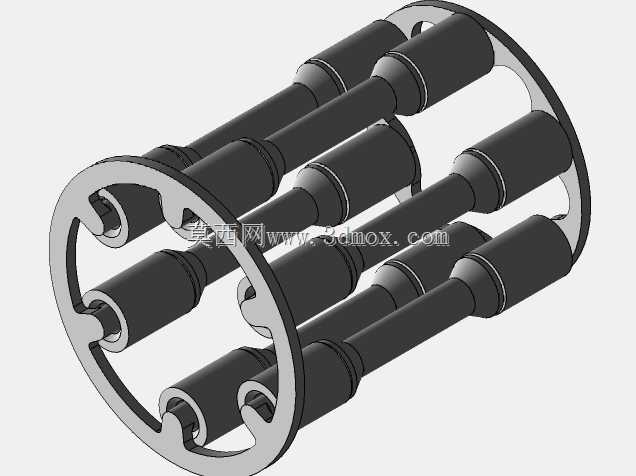

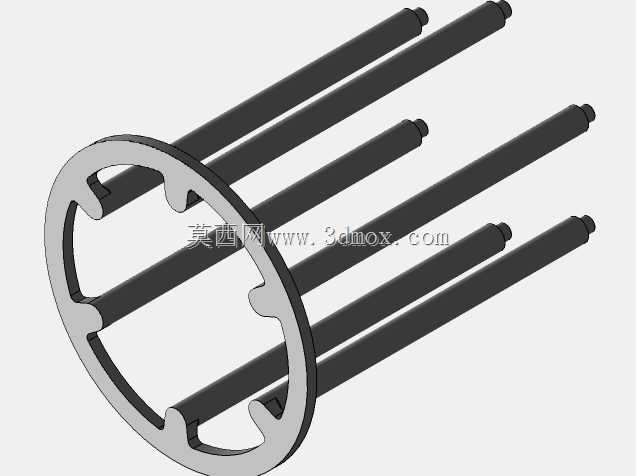

　　从结构设计逻辑来看，这款导向轴承采用两端环形支撑框架搭配多根平行辊轴的布局，两端的环形框架作为安装基准，框架上加工有与辊轴数量匹配的定位卡槽，每根辊轴两端卡入卡槽后实现轴向与径向定位，辊轴可绕自身轴线自由转动，所有辊轴的内接圆直径与常用3D打印耗材直径匹配，常规适配1.75mm标准耗材，也可通过调整辊轴排布位置适配3.0mm规格耗材。辊轴采用圆柱式光滑外形，表面做低粗糙度处理，避免刮伤耗材表面，防止耗材碎屑在送料路径中堆积造成堵头。两端环形框架的外圆设置有安装定位台阶，可直接嵌入3D打印机的机架安装孔或者挤出头的安装座内，安装时不需要额外的复杂固定结构，依靠台阶面的配合即可保证轴承的同轴度，避免导向孔偏斜造成的送料阻力增大。

　　实际应用场景中，这款导向轴承可布置在远端送料机架的耗材出口位置，也可安装在挤出头的进料端，当布置在长距离送料路径中时，可每隔一段距离设置一个该轴承，对耗材形成多点滚动支撑，避免长距离送料时耗材因为自身重力出现下垂、弯折，尤其是在大尺寸龙门式3D打印机、多喷头并联臂3D打印机的送料系统中，这类滚动式导向轴承能够有效降低送料电机的负载，减少送料轮的磨损，提升送料精度的一致性。在耗材回抽动作过程中，多辊式的滚动结构也不会像普通导管那样对耗材产生较大的回抽阻力，能够保证回抽动作的响应速度，减少打印过程中的拉丝、漏料问题。

　　设计过程中需要重点控制几个关键尺寸边界：首先是两端环形支撑框架的外圆直径，需要匹配常规3D打印机的安装孔位尺寸，一般控制在18-22mm区间，厚度控制在3-5mm，保证安装后不会与周边的运动部件产生干涉；其次是辊轴的长度，需要根据实际的送料路径导向长度确定，常规规格下辊轴长度在40-60mm区间，既能够保证足够的导向接触长度，避免耗材在导向段出现偏摆，也不会因为过长导致辊轴自身出现弯曲变形；辊轴的直径一般控制在4-6mm，保证足够的结构强度，同时不会因为辊轴直径过大导致整体结构臃肿。所有辊轴的内接圆尺寸公差需要控制在±0.05mm以内，既能够保证耗材可以顺畅通过，不会出现卡滞，也不会因为间隙过大导致耗材在导向段出现径向窜动，影响送料精度。

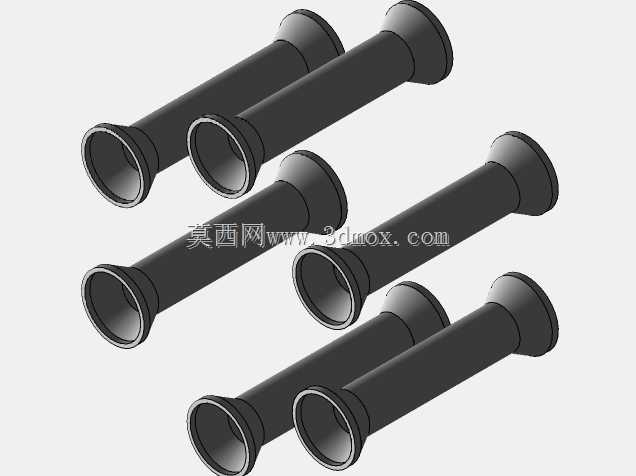

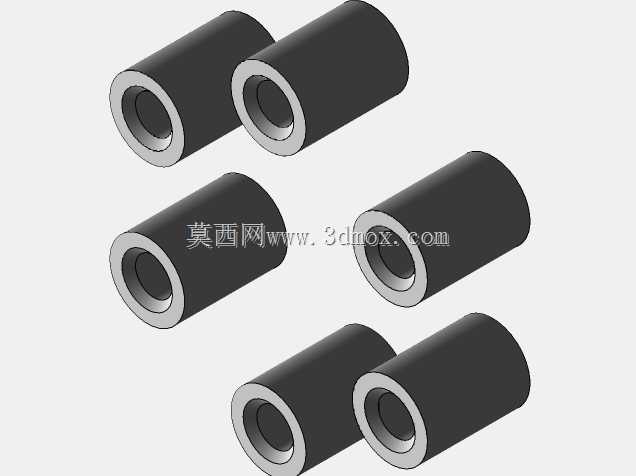

　　从结构可靠性角度来看，这款轴承没有额外的滚珠、保持架等复杂精密部件，整体结构简单，装配难度低，辊轴与支撑框架之间采用间隙配合，转动阻力小，不需要额外添加润滑脂即可长时间稳定工作，避免润滑脂污染打印耗材。在使用过程中，如果出现辊轴磨损的情况，只需要单独更换磨损的辊轴即可，不需要整体更换整个导向部件，维护成本更低。针对不同的耗材特性，还可以更换不同表面材质的辊轴，比如打印含碳纤、玻纤的高磨损耗材时，可以更换硬质阳极氧化处理的铝合金辊轴或者不锈钢辊轴，提升部件的耐磨寿命；打印柔性耗材时，可以更换表面带微圆弧槽的辊轴，增大与耗材的接触面积，避免耗材被挤压变形。

　　在三维建模过程中，需要重点验证辊轴与支撑框架的装配干涉问题，模拟辊轴转动时的极限位置，确保所有辊轴转动时不会出现互相干涉的情况，同时要验证耗材穿过内接圆时的接触状态，保证耗材在进给过程中始终与至少3根辊轴接触，形成稳定的三点支撑，避免耗材出现偏心晃动。还要对安装台阶的尺寸进行公差匹配，保证与标准安装座的配合间隙在合理范围内，安装后不会出现松动、偏斜的问题。对于需要批量生产的场景，还可以在支撑框架上设计定位销孔或者螺丝孔，进一步提升安装的牢固性，适应高速打印、大流量挤出的工况需求。
