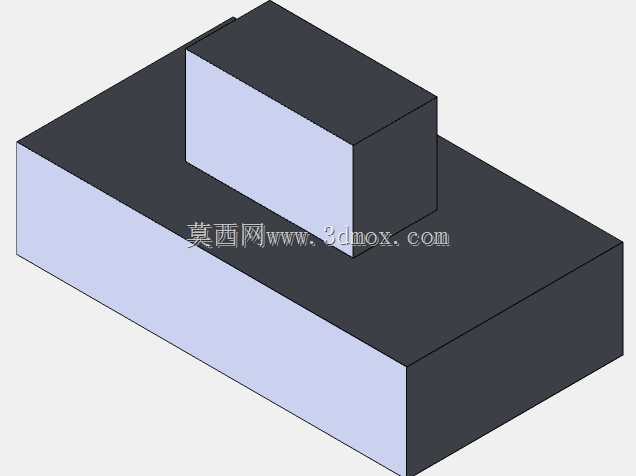

叠层式方块结构传感检测基座

　　在工业自动化检测工位的布局中，这类叠层方块结构的传感安装基座是很常见的承载部件，很多产线的来料位置检测、工件到位触发、工位状态确认环节，都会用到这类结构简洁的安装载体。从实际使用场景来看，它不需要复杂的曲面造型，核心是给传感检测元件提供稳定的安装基准，下层的大尺寸方块直接贴合在设备机架或者工位台面上，上层凸起的方块用来固定检测元件，不管是光电式、接近式还是接触式的传感头，都可以通过上层块的安装面完成固定，保证检测位置的精度不会因为设备运行的振动出现偏移。

　　做这个结构的三维设计时，首先要考虑的是安装边界的约束，下层基座的长宽尺寸要覆盖安装工位的固定孔位范围，通常这类基座的下层厚度会控制在能保证整体刚性的范围内，不需要额外做加强筋，因为方块本身的截面惯性矩足够抵抗日常运行中的侧向力，上层凸起块的尺寸要匹配所选传感元件的安装孔距，凸起的高度要根据检测距离来定，要保证传感头的检测面刚好对准待检测工件的触发位置，既不能太高导致检测距离过近误触发，也不能太低让检测距离超出元件的有效量程。

　　从功能特性来说，这种纯方块叠层的结构没有多余的活动部件，整体是一体式加工或者拼接固定的刚性结构，抗振动性能很好，在冲压工位、输送线末端、装配定位台这类有持续小幅振动的场景里，不会因为结构共振导致检测信号误报。设计的时候不需要考虑复杂的装配公差，上下两个方块的贴合面只要保证平面度达到普通铣削加工的精度即可，安装孔的位置可以根据实际选型的传感元件灵活调整，三维建模的时候先确定下层基座的安装孔位，对齐设备台面的预留螺孔，再根据检测点的空间坐标定位上层凸起块的位置，保证上层块的中心和检测点的中心在同一轴线上，避免检测角度出现偏差。

　　实际选型使用的时候，要注意整体的安装高度不能超出工位的安全边界，比如在有机械手往复运动的工位，基座的总高度要低于机械手的最低运动轨迹，防止运行中发生碰撞，上层块的侧面可以预留走线槽的位置，方便传感元件的线缆规整固定，避免线缆被运动部件剐蹭。这种结构的建模逻辑很直接，不需要复杂的曲面命令，通过拉伸凸台就能完成主体造型，重点是要把安装孔的位置、上下层的贴合尺寸、整体的高度公差标注清楚，加工的时候可以直接用方料铣削成型，加工成本低，后期维护更换也很方便，如果检测位置需要调整，只需要重新加工上层块的高度或者调整安装孔的位置即可，不需要更换整个基座，在中小批量的自动化设备改造项目里，这类结构的通用性很强，只需要调整长宽高的尺寸参数就能适配不同的传感元件和安装工位。

　　很多刚接触结构设计的工程师容易把这类基座设计得过于复杂，加很多没必要的减重孔或者造型曲面，反而降低了整体的刚性，实际上这类承载检测元件的部件，第一优先级是安装稳定性，其次是加工便捷性，简洁的方块叠层结构刚好能满足这两个核心需求，没有多余的应力集中点，长期使用也不会出现结构变形，能持续保证检测位置的精度，减少设备调试阶段的信号校准工作量，也能降低后期运行中的故障排查难度。
