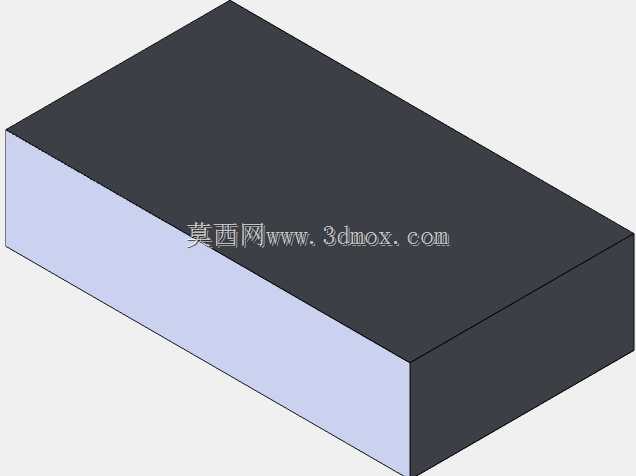

长方体块状传感单元结构设计

　　在工业自动化检测场景里，这类长方体块状的传感结构件，常作为各类物理量检测单元的承载基体使用，适配产线工位定点检测、设备运行状态监测、环境参数采集等多类工况。从实际使用角度看，这类块状结构的核心作用是为内部敏感检测元件提供稳定的安装空间与防护外壳，隔绝生产现场的粉尘、切削液飞溅、轻微外力磕碰对内部检测核心的干扰，保障检测信号输出的稳定性。设计这类结构时，首先要考虑的是安装边界的适配性，长方体构型的最大优势在于安装基面规整，可直接贴合设备机架、工装板、输送线侧架等平面安装位，不需要额外设计复杂的转接支架，能大幅降低现场安装的调整工作量。结构的壁厚设计需要兼顾防护强度与内部空间利用率，过厚的壁体会增加整体重量，提升安装固定的负载要求，

　　过薄则无法抵御现场常见的外力剐蹭与振动冲击，通常会根据内部元件的排布预留合理的间隙，同时在边角位置做小尺寸倒角处理，避免安装过程中锐边划伤操作人员，也减少应力集中导致的结构开裂风险。从功能特性上看，这类块状传感结构的外表面会根据检测需求预留信号接口的安装位，通常设置在结构的侧端面，方便现场布线时线缆沿设备机架排布，不会与周边运动部件产生干涉。顶面与底面的平面度需要控制在合理公差范围内，底面作为安装基准面，平面度不足会导致安装后整体出现倾斜，影响内部检测元件的检测方向精度，顶面如果是检测面的话，平面度公差要求会更高，保障与被测对象的距离稳定，减少检测误差。在实际产线应用中，这类结构的传感单元常被用在工件到位检测、物料有无判断、

　　设备位置限位等场景，规整的长方体外形可以很好地嵌入工装夹具的预留安装槽内，不会突出于工装表面影响工件的正常装夹。设计过程中还要考虑不同安装方向的适配性，长方体的六个面都可以作为安装基准面，只需要在对应面预留标准的安装孔位即可，不需要额外更改主体结构，能大幅提升结构的通用适配性，减少同类型不同安装方向需求下的重复建模工作量。安装孔位的设计通常采用沉孔结构，让固定螺丝的头部完全沉入结构内部，不会突出于外表面，避免螺丝头部剐蹭周边线缆或者工件，同时沉孔的深度要匹配常用螺丝的头部高度，保障安装后结构与安装基面完全贴合，不会出现虚位导致的振动偏移。内部腔体的设计会根据敏感元件的尺寸做规整的矩形空间，减少多余的结构冗余，

　　同时在腔体边角位置预留走线槽，方便内部信号线从元件位置排布到侧端的接口位，避免内部线缆挤压敏感元件导致检测精度受影响。考虑到工业现场的温度变化，结构材质通常会选用线膨胀系数较低的工程塑料或者轻质铝合金，减少温度变化导致的结构形变对内部检测元件位置的影响，保障长期运行下的检测稳定性。这类块状结构的外形尺寸通常会根据内部元件的集成度做调整，长度方向预留接口安装空间，宽度方向匹配内部元件的排布宽度，高度方向兼顾元件高度与安装孔的深度要求，整体尺寸控制在紧凑范围内，不会占用过多的设备安装空间，适配狭小工位的安装需求。在三维建模过程中，这类结构的建模逻辑优先从基准面开始搭建，先确定安装基面的轮廓尺寸，再向上拉伸主体结构，之后切除内部腔体，最后添加安装孔、倒角、接口位等细节特征，建模过程中要全程关注各个特征的尺寸公差配合，比如内部腔体与敏感元件的配合间隙、安装孔的位置度公差、接口位的开孔尺寸匹配标准连接器的尺寸要求，避免后续生产装配时出现干涉问题。
