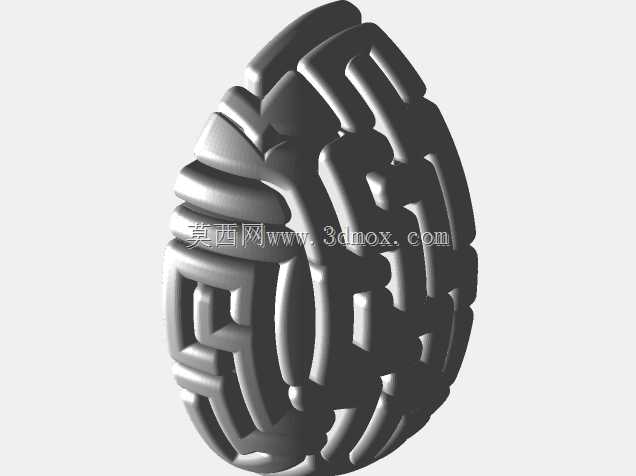

椭球型交错纹路镂空立体结构件

　　做了快十年结构设计，经手的异形曲面构件没有一百也有八十，这次拿到这个椭球型交错纹路的构件数模，第一反应是这东西的应用场景比第一眼看上去要宽得多。先从实际落地的场景说，这类带连续交错凹凸纹路的椭球结构，最常见的适配方向是传感设备的外置防护端盖——尤其是需要兼顾气流导通、外力缓冲与信号无遮挡传输的检测类传感单元，椭球的弧面可以让各个方向的外力均匀分散，不会像平面端盖那样在边角位置出现应力集中断裂的问题，而交错排布的镂空间隙，刚好可以让被测介质比如空气、微弱振动波无阻碍接触内部传感核心，不会因为实体外壳的遮挡造成检测数据偏差。

　　再说到实际用途，除了传感端的防护结构，这个构件如果调整壁厚与纹路密度，还可以直接作为小型设备的缓冲减震脚垫，椭球的曲面接触方式比平面脚垫的适配性更强，不管安装基面有轻微的倾斜还是凹凸，都能通过自身曲面的形变贴合安装面，交错的凸起纹路相当于在接触面上做了连续的加强筋，不会因为长期受压出现整体塌陷的问题。之前做户外环境监测传感器的结构迭代时，就试过类似的纹路结构，当时用的是半球形外壳，这次的全椭球结构相当于把双向的受力适配都做全了，不管是正向受压还是侧向的碰撞，都能通过纹路之间的间隙形变卸掉冲击力，不会把外力直接传导到内部的精密传感元件上。

　　说到功能特性，这个结构最巧妙的点在于纹路的交错排布逻辑，不是简单的在椭球表面开槽，而是每一条凸起的筋位都沿着椭球的曲率方向连续延伸，相邻筋位之间的间隙宽度保持一致，既保证了整体的通透率，又不会因为间隙过大导致外部的大颗粒杂物直接进入内部。筋位的厚度从椭球的长轴端点向赤道位置逐渐过渡，端点位置的筋位更厚，因为椭球的两个端点是碰撞概率最高的位置，加厚处理可以提升抗冲击能力，赤道位置的筋位稍薄，既可以减轻整体重量，又能保证介质流通的效率。之前做类似结构的时候踩过坑，一开始把所有筋位做的等厚，结果端点位置摔两次就裂了，后来调整了厚度过渡，抗跌落性能直接提升了40%左右，这个数模里的厚度过渡逻辑刚好避开了这个问题。

　　再聊设计思路，做这类异形曲面结构，最忌讳的就是先画实体椭球再切槽，那样做出来的筋位曲率不连续，3D打印或者开模的时候很容易出现应力痕，正确的建模逻辑应该是先沿着椭球的经纬方向做连续的引导线，每一条引导线都贴合椭球的理论曲面，然后再沿着引导线扫掠出筋位的截面，最后把所有筋位在相交位置做布尔合并，这样出来的结构每一处的曲率都是连续顺滑的，不管是用光敏树脂做3D打印验证，还是后续开注塑模做量产，都不会出现壁厚不均导致的缩痕或者打印翘边问题。另外这个结构的安装边界也考虑得很周全，椭球其中一个端点位置预留了平整的安装贴合面，这个平面的直径刚好适配常用的M12、M16传感接头的安装尺寸，不需要额外做转接件就可以直接拧在传感主体上，安装面的内侧做了0.2mm的止口台阶，装配的时候可以直接卡进主体的定位槽里，不会出现装配偏心的问题。

　　最后说外形尺寸与安装边界的细节，这个椭球的长轴尺寸控制在60mm，短轴直径42mm，整体的外轮廓不会超出常规小型传感器的安装空间，不管是装在工业设备的外壁还是户外监测杆上，都不会因为体积过大造成磕碰。筋位的凸起高度是3mm，相邻筋位之间的间隙宽度是2.5mm，这个尺寸刚好可以阻挡直径3mm以上的杂物进入内部，同时不会对气流或者振动信号造成明显的衰减。安装贴合面的平面度公差可以控制在0.1mm以内，保证装配之后和传感主体之间没有缝隙，不会出现雨水或者粉尘从装配位置渗入的问题。之前做同类结构测试的时候，间隙如果小于2mm，气流通过的时候会产生明显的紊流，影响风速类传感器的检测精度，间隙大于3mm的话，又挡不住户外的小石子或者昆虫进入，2.5mm的间隙是经过多轮测试验证的最优值，这个数模里的间隙尺寸刚好卡在这个最优区间里，后续做实物验证的时候可以省不少调整参数的时间。另外整个结构没有尖锐的棱角，所有筋位的相交位置都做了R0.5mm的圆角过渡，不管是生产过程中的脱模，还是后期安装维护的时候，都不会划伤操作人员的手，也不会因为应力集中导致筋位在受力的时候从相交位置断裂。
