Ender5Plus3D打印机铝制框架外壳结构

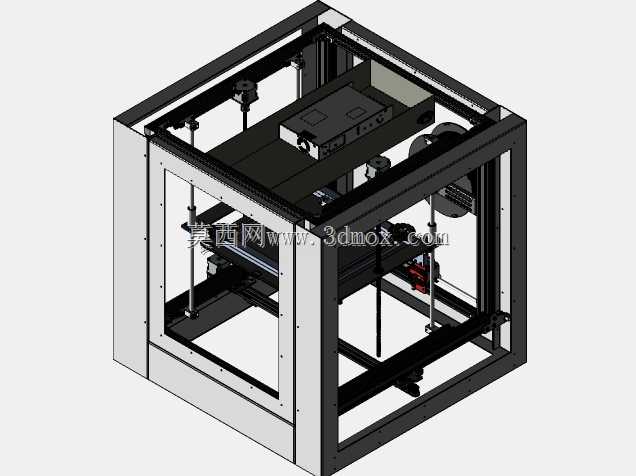

　　这款外壳结构是面向桌面级FDM 3D打印设备做的配套防护框架，日常在创客工作室、小型加工打样车间、院校实训工位这类场景里，这类封闭外壳的作用非常明确：首先是给打印运动机构提供稳定的安装基准，其次是阻隔打印过程中PLA、ABS等耗材熔融产生的微量挥发物扩散，同时减少外界气流扰动对打印腔体温场的干扰，避免大尺寸模型打印时因为温变过快出现层间开裂、翘边的问题。从结构设计逻辑来看，整个框架采用2毫米厚度的铝板作为主要围护板材，搭配标准工业铝型材做内部支撑骨架，所有安装孔位都对应Ender 5 Plus原有设备的运动模组安装点位，不需要对原有打印头、Z轴升降导轨、Y轴传动皮带、热床平台做破坏性改装，就能直接完成装配。

　　设计时特意预留了各个方向的操作开口，正面的透明视窗区域可以全程观察打印进度，侧面预留了耗材进料的穿装孔位，背部对应原有设备的电源、主控板位置留了散热格栅与走线缺口，不会遮挡原有设备的散热风道，也不会干涉线材的插拔维护。从安装边界来看，整个外壳的内部净空完全覆盖原有设备的最大打印行程范围，框架的外轮廓尺寸和原有设备的底座安装孔位完全对齐，不需要额外扩展工作台的占用面积，围护板材和内部运动部件之间预留了足够的安全间隙，哪怕打印头高速运动、热床做Y向往复移动，也不会和外壳内壁发生剐蹭干涉。框架的拼接处采用角码连接加沉头螺丝固定的方式，铝板的折弯边做了圆角处理，避免装配时划伤操作人员，底部预留了调平螺母的操作缺口，日常维护设备调平、

　　更换喷嘴、清理热床残料的时候，不需要完全拆解整个外壳就能完成操作。考虑到后期用户可能做设备升级，比如加装腔体温控模块、自动供料系统、LED照明条，框架的型材槽位里预留了足够的走线空间，铝板内壁也预留了附加组件的安装螺孔位置，不需要二次打孔就能拓展功能。不同于市面上常见的亚克力拼接外壳，2毫米铝板的结构刚性更强，不会因为长期受热出现变形翘曲，设备高速打印产生的振动也能通过铝型材框架和铝板的连接结构传导分散，减少打印过程中的共振纹，提升模型表面的打印质量。在做结构建模的时候，所有的板材折弯半径、螺丝沉头深度、角码安装避让位都做了1:1的实配校验，每一处连接点位的公差都控制在普通钣金加工能达到的精度范围内，

　　用户拿到加工好的板材不需要二次锉修就能完成装配，框架的拼接缝隙控制在0.2毫米以内，既能够减少腔体内热量的无序流失，也不会因为缝隙过小出现装配卡滞的问题。另外，外壳的顶部预留了排风接口的安装位，如果用户需要打印ABS这类对腔体温度要求高、挥发物较多的耗材，可以直接对接管道排风组件，把挥发物导出到室外，进一步优化打印作业的操作环境。整个结构没有多余的装饰性设计，所有的造型特征都是围绕功能需求做的：比如边角的加强折边是为了提升薄板的结构强度，视窗的压条槽是为了方便更换透明防护板，底部的进线缺口是为了兼容不同规格的电源插头，每一处结构细节都对应实际使用中的具体需求，没有为了外观好看增加不必要的加工工序，能够控制整体的加工成本，同时兼顾结构强度和使用便利性。
