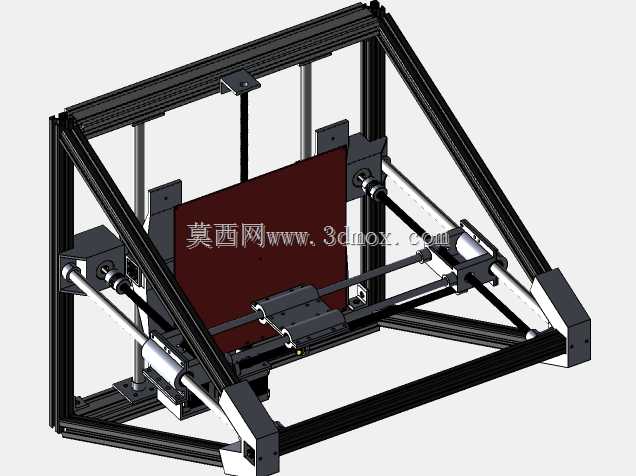

斜架式FDM熔融沉积3D打印整机结构

　　这套斜置布局的熔融沉积成型打印设备，在桌面级增材制造场景里适配性很强，既可以放在创客空间做创意样件打样，也能放在小型加工车间做小批量定制零件的试制，甚至职业院校的增材制造实训工位也能直接参考这套结构做教学设备搭建。和常见的矩形正交布局桌面打印机不同，这套结构把Z轴运动方向做了倾斜设计，打印平台沿着倾斜的导轨做升降运动，这种布局的核心优势是能降低运动组件的自重负载，X轴的运动模组不需要承载Y轴的全部重量，运动过程中的惯量更小，高速打印时的振动抑制效果比传统正交架好很多，打印出来的零件层纹一致性更稳定。

　　整个机架全部采用工业铝型材拼接搭建，所有连接位置都用角码和内置螺栓锁紧，没有采用焊接结构，一方面是方便后期调整机架的形位公差，组装时可以通过角码的锁紧余量微调导轨的平行度，另一方面铝型材的表面自带T型槽，所有的电气元件、走线槽、限位开关都可以直接通过T型螺母固定在型材槽内，不需要额外在型材上打孔攻丝，组装和后期改型的效率很高。机架的底部四个角都预留了安装脚垫的螺纹孔，安装时可以通过调节脚垫的高度来校准整个机架的水平度，避免因为放置台面不平整导致机架扭曲，进而影响导轨的平行度，最终导致打印层错位。

　　运动传动部分，X、Y两个水平方向的运动都采用了光轴导轨配合直线轴承的结构，光轴两端通过轴支座固定在铝型材机架上，安装时需要先校准两根平行光轴的同轴度，保证直线轴承在光轴上滑动时没有卡顿，传动采用同步带带动滑台运动，同步带的张紧结构直接集成在滑台安装座上，不需要额外加装张紧轮，调整时只需要拧动安装座上的张紧螺栓就能调整同步带的预紧力，避免同步带过松导致的丢步，或是过紧导致的运动阻力过大。Z轴的倾斜导轨同样采用光轴配合直线轴承的结构，因为倾斜布局的原因，Z轴滑台承载的打印平台重力会有一个沿导轨方向的分力，所以Z轴的传动采用了丝杆传动，相比同步带传动，丝杆的自锁性更好，停机时打印平台不会因为自重下滑，打印过程中Z轴的定位精度也更高，层厚控制可以稳定在0.1mm到0.3mm的常用区间。

　　打印平台采用了整块平板结构，平台背面安装了加热组件的固定位，平台和Z轴滑台之间预留了调平弹簧的安装位置，组装时可以通过四个角的调平旋钮调整平台和打印头之间的平行度，保证首层打印的时候，整个平台面的喷嘴间距一致，避免出现首层粘不住或是打印头刮蹭平台的问题。打印头的安装座集成在X轴的滑台上，安装座上预留了挤出机构、散热风扇、测温元件的固定孔位，不管是近程挤出还是远程挤出的送料结构都能适配，安装座的安装孔位做了通用化设计，市面上常见的E3D系列打印头都能直接装上去，不需要额外做转接件。

　　电气安装部分，机架的后侧预留了控制板、电源的安装空间，所有的走线都可以沿着铝型材的T型槽布置，线槽可以直接卡在型材槽内，走线整齐不会和运动组件发生干涉，限位开关的安装位都直接做在各个轴的运动行程两端，安装时只需要把限位开关固定在预留的孔位上，就能准确触发回零信号，不需要额外调整开关的位置。整个设备的安装边界控制得比较紧凑，整体外轮廓的尺寸适配常规的桌面放置需求，不需要占用太大的工作台空间，机架的后侧预留了散热通风的空间，电源和控制板工作时产生的热量可以自然散出，不需要额外加装大流量的散热风扇，工作时的噪音也更低。

　　从结构设计的角度看，这套结构把所有的安装基准都集成在铝型材框架上，所有的零件都做了标准化的孔位设计，组装的时候不需要做二次加工，所有的连接件都是标准件，采购和替换都很方便，倾斜的布局不仅提升了运动稳定性，还能让打印过程中的观察视角更好，操作人员站在设备正面就能清楚看到整个打印区域的工作状态，不需要俯身观察平台上的打印情况。和同打印尺寸的传统正交布局打印机相比，这套结构的整体重量更轻，铝型材的用量更少，制造成本更低，同时运动组件的负载更小，电机的负载率更低，长时间工作的电机温升更小，设备的连续工作稳定性更好，不管是个人DIY组装还是小批量量产都很适配。
