差速传动机构三维结构设计

　　差速机构作为动力传动路径里的核心扭矩分配部件，常见于需要两侧输出端存在转速差的行走类设备传动链路中，比如轮式行走设备的驱动桥位置，能够在设备转向、行驶路面附着条件不一致时，自动调整两侧输出轴的转速差，避免轮胎与地面出现硬滑动摩擦，既降低行走部件的磨损速率，也能提升设备行驶过程的操控稳定性，减少传动链路的额外冲击载荷。

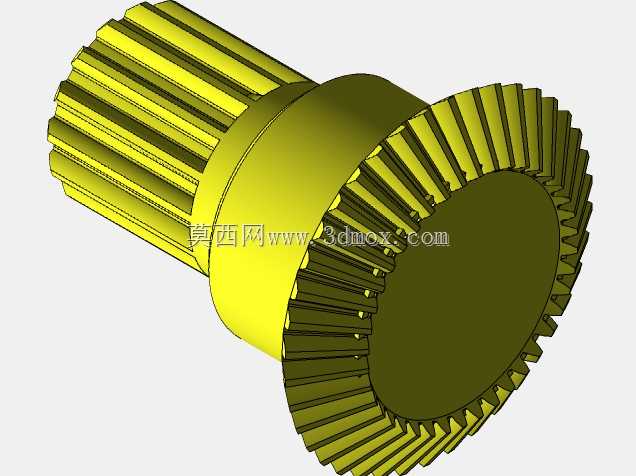

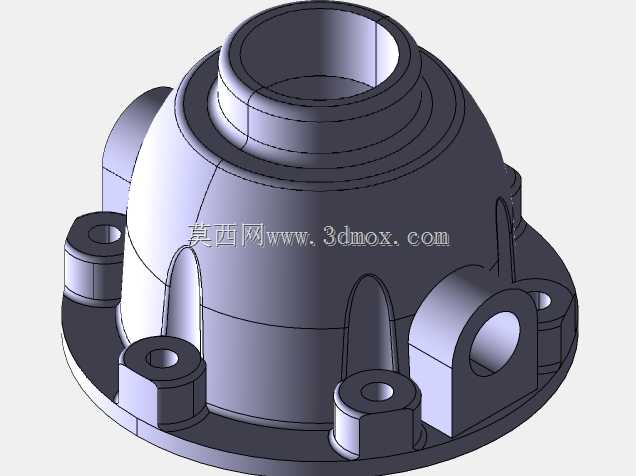

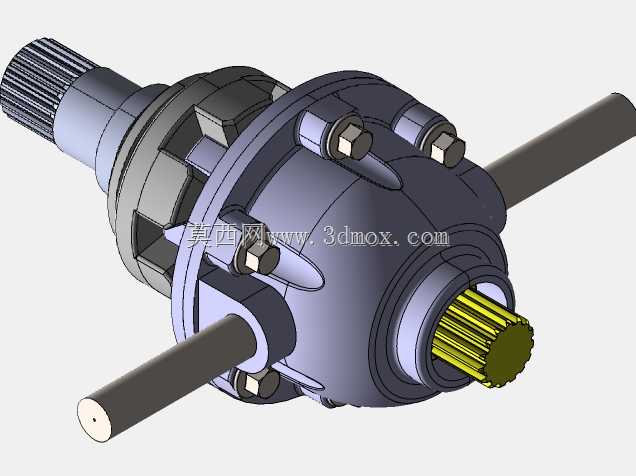

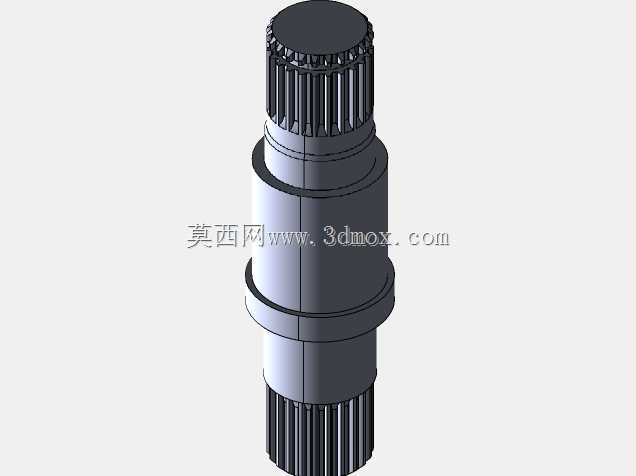

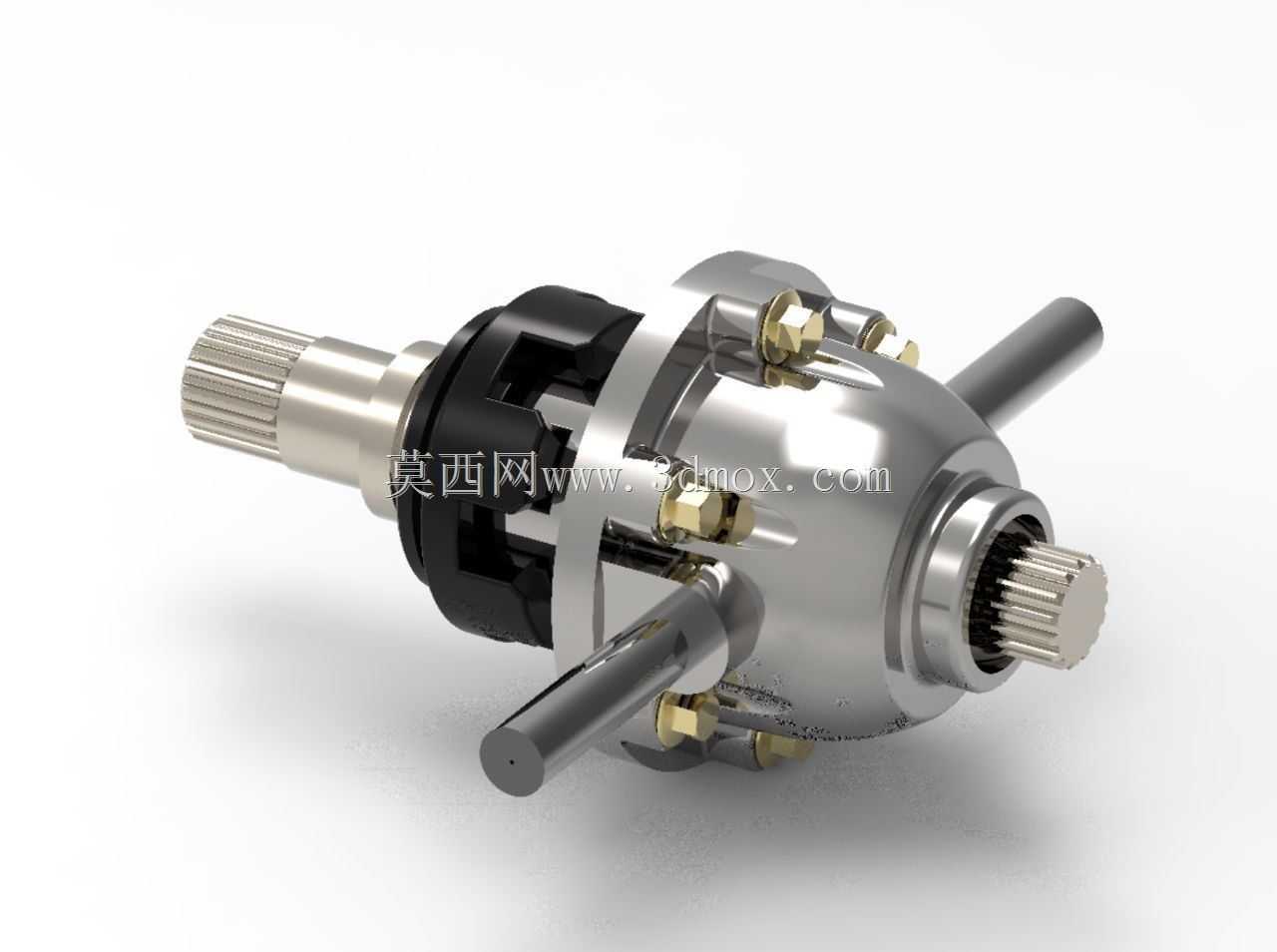

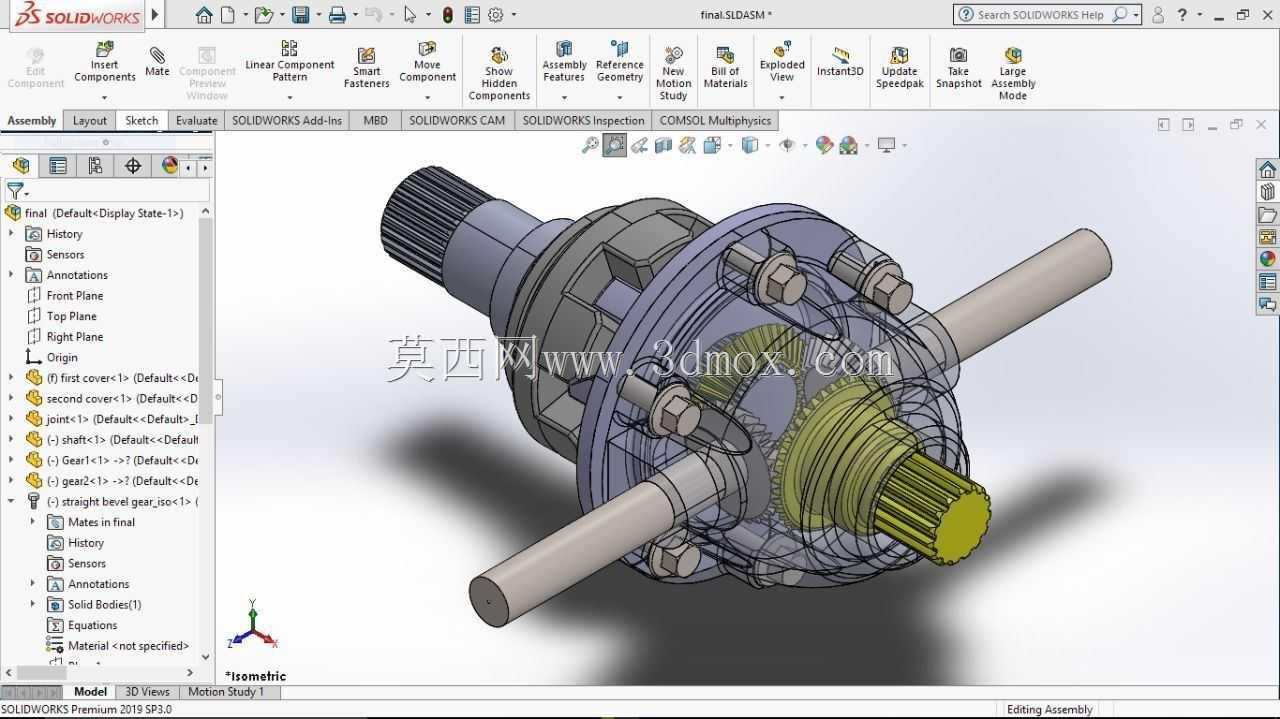

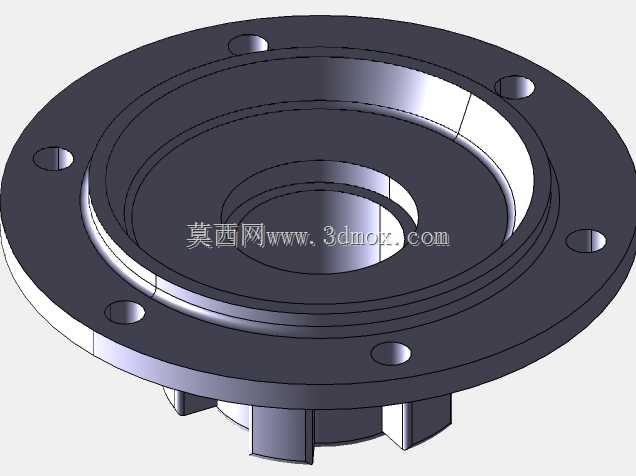

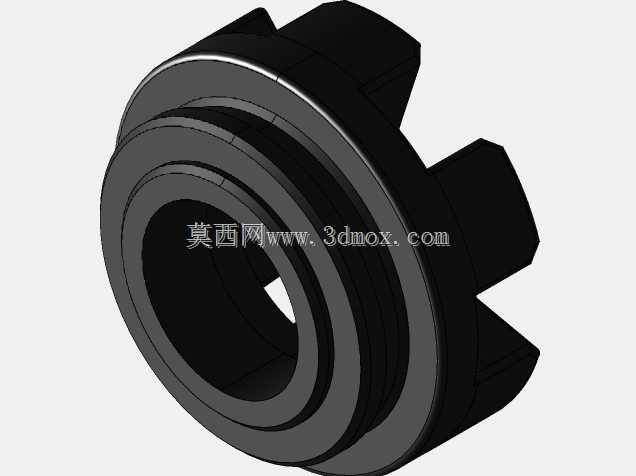

　　从结构组成来看，这套差速传动机构包含主传动输入花键轴、差速器壳体、行星齿轮组、半轴输出轴、壳体连接紧固件几个核心部分。输入轴端采用渐开线花键结构，能够保证大扭矩传递过程中连接的同轴度与载荷分布均匀性，避免平键连接在交变载荷下出现的应力集中问题。差速器壳体采用剖分式连接结构，结合面通过圆周均布的六角螺栓实现紧固，螺栓的预紧力经过匹配计算，能够承受齿轮啮合过程中产生的径向与轴向分力，保证壳体在长期交变载荷下不会出现结合面错位。

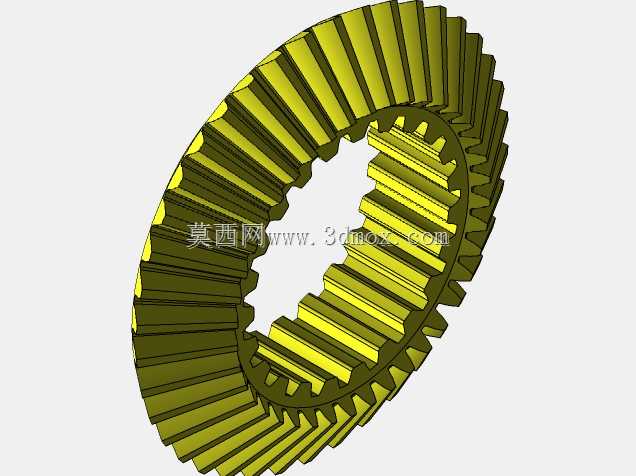

　　设计过程中首先需要匹配传动系统的额定输入扭矩与转速范围，确定行星齿轮与半轴齿轮的模数、齿数、压力角等核心齿轮参数，保证齿轮重合度满足平稳传动的要求，同时控制齿轮啮合侧隙在合理区间，既避免热胀冷缩导致的齿轮卡滞，也不会因为侧隙过大产生传动冲击与回差。差速器壳体的内腔轮廓需要完全避让齿轮转动的运动包络，预留足够的润滑介质流动空间，保证齿轮啮合面能够得到充分润滑，带走啮合过程产生的摩擦热量。

　　安装边界方面，输入轴的花键参数需要匹配上游传动部件的输出接口，两侧伸出的半轴轴径与长度需要对应驱动轮的安装尺寸，壳体的最大外圆直径决定了驱动桥包的内部最小容纳空间，设计时需要控制壳体外部的凸起结构尺寸，避免与桥壳内部其他部件产生干涉。三个输出轴的轴线位置度需要严格控制，输入轴与差速器壳体的回转轴线保持同轴，两侧半轴输出轴保持同轴线且与输入轴轴线垂直相交，交点与行星齿轮的回转中心重合，才能保证差速动作的顺畅，避免出现传动卡滞、齿轮偏磨的问题。

　　实际应用场景中，这类差速机构除了轮式车辆的驱动桥，也可用于其他需要双路输出差速传动的设备中，比如双轮驱动的输送设备、小型行走作业机械，能够根据两侧负载的差异自动分配输出扭矩，当一侧输出端阻力增大时，行星齿轮会产生自转，将更多转速分配给阻力更小的一侧，保证动力输出的连续性。结构设计时还需要考虑壳体的强度储备，在齿轮安装座、螺栓连接孔位置做合理的壁厚加强，避免大扭矩冲击下出现壳体开裂的问题，同时在满足强度要求的前提下尽量控制整体重量，降低传动系统的转动惯量，提升动力响应速度。
