CV产品HP6筛选器装载金属结构件

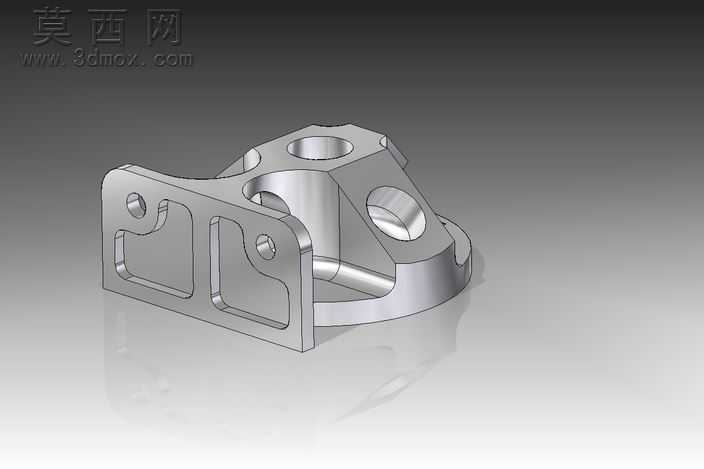

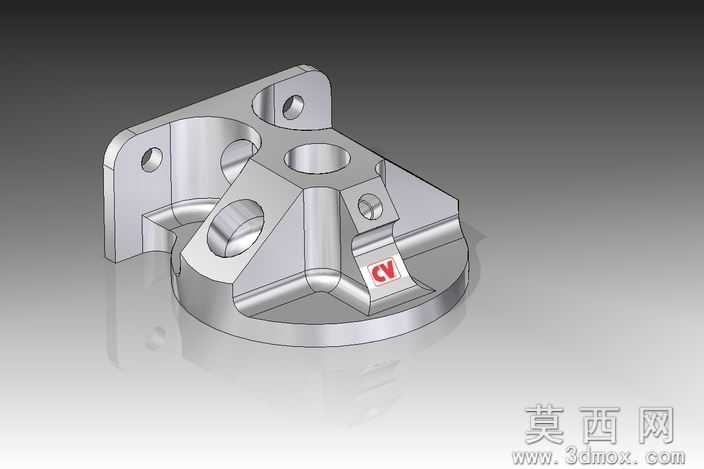

该作品为CV产品HP6筛选器的装载金属结构件，整体采用三维参数化建模方式完成全流程设计，建模过程中以实际工业装配需求为核心基准，对每一处结构尺寸进行精准约束，确保各安装位的同轴度、平面度公差符合机械加工的工艺要求。模型主体为一体化铸造成型后经机加工的金属构件，渲染阶段采用哑光金属材质搭配局部高光处理，还原铝合金或不锈钢材质经精密加工后的真实质感，表面的细微纹理、棱边的倒角过渡都通过材质参数与光影设置进行细致呈现，让整体视觉效果贴近实物的工业质感。结构设计上，底部为圆形承载基座，基座上方延伸出多组带安装孔的定位支耳，支耳与基座之间设置三角加强筋结构，大幅提升构件的整体抗扭、抗弯载荷能力，避免装配使用过程中出现结构形变；基座中心设置阶梯式通孔，用于筛选器核心组件的定位安装，侧面分布的多组不同孔径的安装孔，分别对应紧固件连接、管路对接、传感器预装等不同功能需求，每一处孔位的位置、深度、孔径都经过装配干涉校验，确保与适配组件可以实现无干涉顺畅装配。设计思路围绕筛选器装载的稳定性、装配便捷性展开，在保证结构强度满足工况载荷要求的前提下，尽可能优化构件的非受力区域的材料分布，实现轻量化与结构强度的平衡，同时所有外露棱边都设置了工艺倒角，既避免加工过程中的应力集中问题，也能去除锐边提升装配操作的安全性。模型的每一处结构特征都保留了完整的建模参数树，可根据实际使用需求快速调整尺寸参数，适配不同规格的筛选器装载场景，整体结构紧凑合理，功能分区清晰，完全符合工业机械零部件的设计规范，可直接用于后续的工程图导出、加工仿真以及装配模拟环节。
