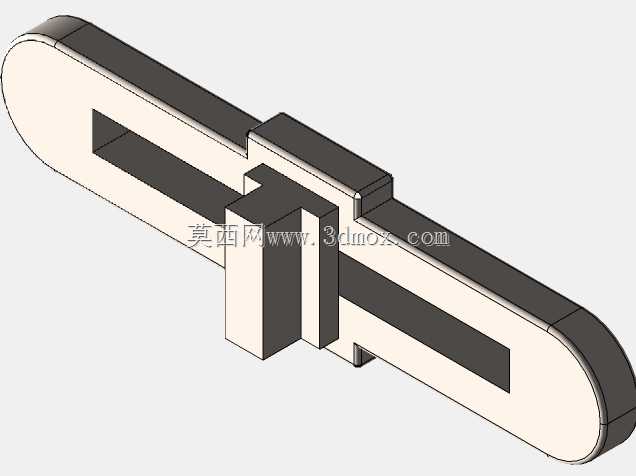

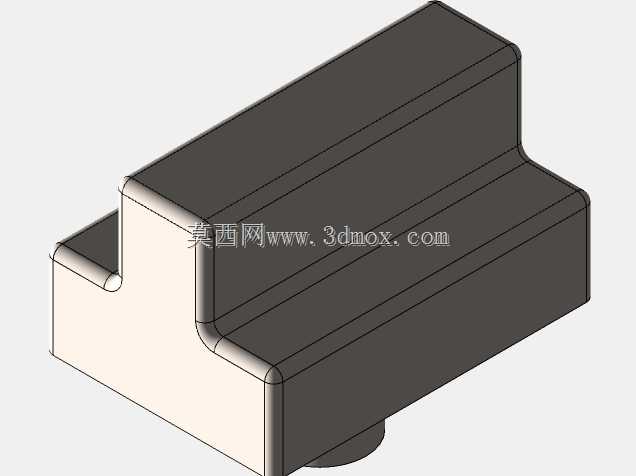

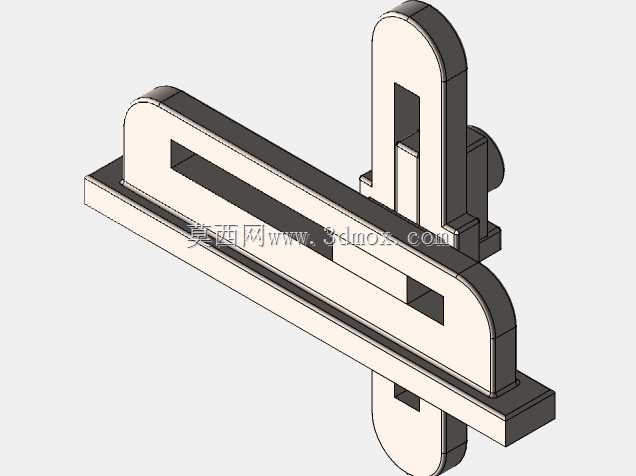

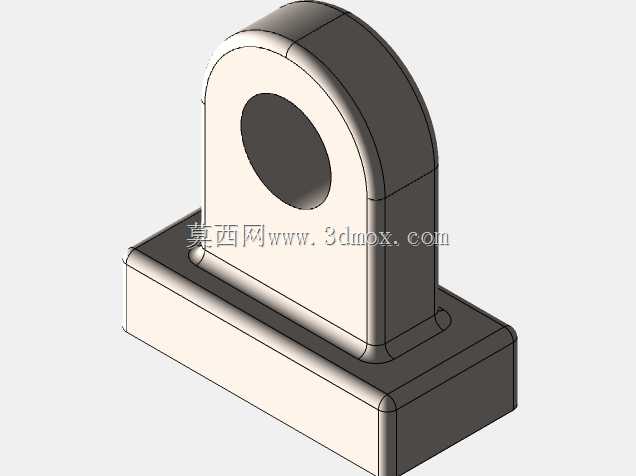

这套曲柄滑块结构采用十字交叉的双导轨布局,打破了常规单导轨曲柄滑块仅能实现单方向直线往复的局限,可在垂直交叉的两个直线方向上同步输出往复运动,适配需要双轴联动往复动作的工位需求。在自动化送料、多工位分度切换、小型冲压设备的横向纵向同步进给场景中,这类结构可以省去额外的传动换向组件,直接将曲柄的连续旋转输入转化为两个垂直方向的直线往复输出,大幅精简传动链的零件数量,减少传动环节的间隙累积。从实际功能层面看,常规曲柄滑块的滑块仅沿单一导轨做直线运动,行程由曲柄回转半径决定,而这套结构的十字导轨设计,让中间的十字滑块同时与两个垂直布置的导轨槽配合,当曲柄做整周回转时,十字滑块在横向导轨内滑动的同时,

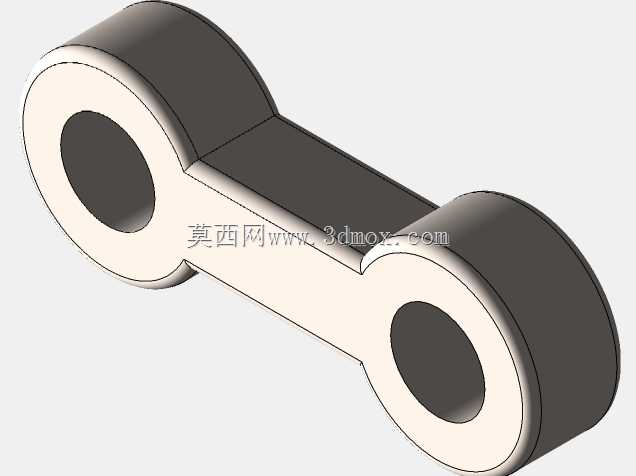

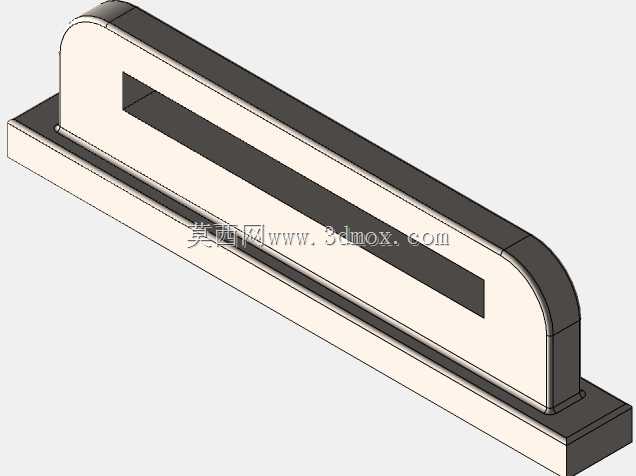

会带动纵向导轨组件同步做垂直方向的往复运动,两个方向的运动相位差固定为90度,运动规律完全遵循曲柄连杆的运动学特性,不存在额外的运动干涉风险。设计过程中首先要确定曲柄的回转中心位置,两个导轨的导向面必须严格垂直,平面度公差需要控制在0.02mm以内,避免滑块运动过程中出现卡滞;滑块与导轨槽的配合间隙选取H7/g6的间隙配合,既保证运动顺畅,又不会因为间隙过大导致运动精度超差。曲柄与滑块的连接销轴需要做淬火处理,表面硬度达到HRC45-50,提升铰接位置的耐磨性能,长期往复运动下不会因为销轴磨损出现运动异响或者精度下降。外形尺寸方面,横向导轨的有效行程长度为曲柄回转直径的1.2倍,预留足够的滑块运动余量,
避免滑块运动到行程端点时出现脱轨风险;纵向导轨的安装基准面与横向导轨的底面平行度公差不超过0.03mm,保证两个方向的运动不会出现附加的侧向力。安装边界上,整个组件的固定孔位布置在横向导轨的两端安装耳位置,安装时需要先校准横向导轨的水平度,再固定纵向导轨的位置,确保曲柄回转中心与十字滑块的中心初始位置对中,避免初始位置偏差导致的运动死点。这类结构常应用在小型自动化设备的双向往复送料机构、包装设备的横封纵封同步驱动工位、纺织机械的导纱往复机构中,相比采用两个独立曲柄滑块分别驱动两个方向运动的方案,这套结构仅需要一个动力输入即可实现双方向的同步往复,动力传输效率更高,同步精度更容易保证,装配调试的难度也更低。
在建模过程中需要重点验证曲柄在0度、90度、180度、270度四个关键位置的装配间隙,确认滑块在两个导轨槽内的滑动没有干涉,尤其是当曲柄运动到上下止点位置时,十字滑块的凸台部分不会与导轨槽的端面发生碰撞;导轨槽的倒角设计为C1,既可以去除加工毛刺,也能在滑块装配时起到导向作用,降低装配难度。铰接位置的销轴与孔的配合需要添加润滑脂槽,定期补充润滑脂可以降低铰接副的磨损,延长整个机构的使用寿命;导轨的滑动面可以根据使用场景选择是否粘贴聚四氟乙烯耐磨片,在高速往复运动的场景下,耐磨片可以降低滑动摩擦系数,减少运动过程中的噪音和发热。
