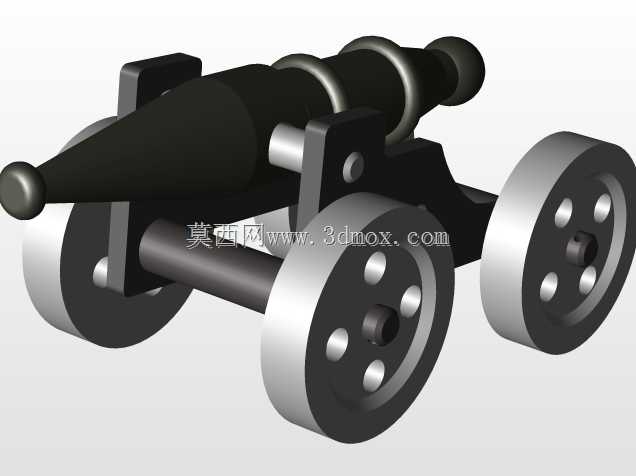

带轮式复古古炮结构三维造型

　　本次呈现的带轮式古炮结构，在做三维造型时首先锚定了其在仿古场景展示、历史教具制作、文创衍生品开发领域的实际应用需求，没有做过度的艺术化夸张，所有结构比例都参考了现存近代前膛炮的实测尺寸做等比例还原。先从炮身部分说起，炮管采用前细后粗的锥段加直段组合结构，尾部做了圆弧形封堵设计，炮身外壁设置了两道凸起的炮箍，这部分结构在实际古炮中是为了增强炮管承压能力，避免反复发射后炮管出现胀裂问题，建模时特意将炮箍与炮管本体做了一体化布尔运算处理，还原了铸造件的一体成型特征，没有做多余的拼接缝隙，符合当时铸铁铸造的工艺特点。炮身与炮架的连接部分，采用了两侧耳轴嵌入炮架支座的结构，耳轴与支座孔之间预留了合理的转动间隙，

　　这一设计在实际使用中是为了实现炮身的俯仰角度调整，建模时没有将耳轴与支座做死固定，保留了结构的运动自由度逻辑，方便后续做运动仿真时直接调用。炮架部分采用了双纵梁加横向支撑的框架结构，纵梁前段做了向上收窄的楔形设计，尾部略微向下延伸，实际使用中这个结构既可以在发射时将后坐力传导到地面，也方便操作人员拖拽调整炮位，建模时对纵梁的棱角做了微小的圆角处理，还原了木质构件包铁后的边缘钝化特征，没有做尖锐的直角处理，更符合实物的加工痕迹。行走部分采用了前后双轮轴、四个等直径辐条轮的结构，轮缘做了金属包边的分层设计，轮辐采用均匀分布的圆柱形凸台结构，还原了古炮木轮外包铁箍、配装金属铆钉的结构特征，轮轴与炮架纵梁之间采用了穿轴固定的结构，

　　轴端做了铆接式的封堵设计，避免轮体在行进中从轴上滑脱，建模时特意控制了轮体与炮架底部的间隙，保证轮体转动时不会与炮架纵梁产生干涉，符合实际装配的尺寸要求。从安装边界来看，整个模型的整体宽度由两侧轮缘的外端面决定，长度方向从炮口前端面到炮架尾部端面预留了足够的操作空间，高度方向从轮体最低点到炮身最高处的尺寸，符合实际古炮操作时的人员站位高度要求，不需要额外抬高或者降低基座就可以直接适配常规的展示台安装需求。在细节处理上，炮身与炮架的连接支座上设置了固定销孔，实际使用中可以通过插销锁定炮身的俯仰角度，建模时保留了销孔的完整结构，没有做省略处理；轮体的辐条数量采用了每轮六根的对称分布设计，符合当时轮式器械的辐条配置习惯，

　　既保证了轮体的结构强度，也不会因为辐条过多增加不必要的重量。整个造型没有添加多余的装饰性构件，所有可见结构都对应实际古炮的功能部件，比如炮箍、耳轴、轮轴、支撑梁这些部分，都有其对应的实际用途，没有为了视觉效果凭空添加无意义的结构。在做结构校验的时候，特意核对了各部件的装配关系：炮身耳轴的直径与炮架支座的孔径尺寸匹配，轮轴的直径与轮体中心孔的尺寸匹配，横向支撑梁的长度与两侧纵梁的间距匹配，所有配合面都预留了合理的装配公差，不会出现装配干涉的问题。对于文创衍生品开发场景来说，这个模型的结构拆分逻辑清晰，可以直接拆分出炮身、炮架、轮体、轮轴几个独立部件，方便后续做3D打印分件处理，不需要再额外做结构拆分；对于历史教具场景来说，模型的结构完整度足够，可以直观展示古炮的俯仰调整、轮式移动的工作原理，不需要再补充额外的结构示意；对于仿古场景展示来说，模型的比例准确，外形还原度高，可以直接导入场景渲染软件做材质赋予，不需要再做比例调整。
