曲柄滑块往复直线运动执行机构

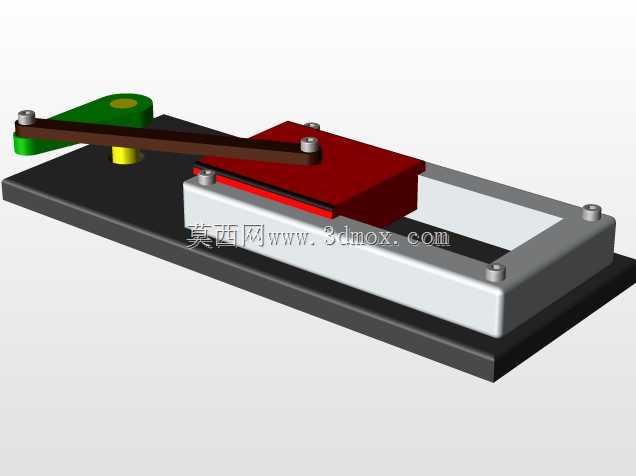

　　这套往复运动执行机构的核心功能是将旋转输入转化为可控的直线往复输出，在轻工送料、小型工件推送、试验台往复加载这类场景中应用十分普遍。整个机构的安装基准为底部的黑色平板基座，基座上预留了对应导轨组件、曲柄支撑座的安装孔位，安装时只需保证基座平面的平面度公差在0.1mm以内，即可避免后续运动出现卡滞。滑动部分采用了矩形导轨搭配滑动块的结构，红色的滑动块直接作为执行端的安装载体，上方预留的两个紧固螺孔可以直接固定推板、夹具或者检测探头，不需要额外加装转接件，能有效压缩整套机构的安装空间。传动部分的棕色连杆两端都采用了铰接结构，一端连接绿色的曲柄盘，另一端连接滑动块上的铰接座，曲柄盘上的黄色轴套是动力输入位，外接电机或者手轮时，

　　动力从该位置输入，带动曲柄做整周旋转，通过连杆的传动带动滑块沿导轨做定行程的往复运动。设计时特意将曲柄的回转半径控制在合理区间，既保证滑块的有效行程满足常规送料、推送的需求，又避免连杆传动角过小导致的传动效率下降、机构受力恶化的问题，在整个运动行程内，最小传动角控制在40度以上，能有效降低铰接位置的磨损，延长机构的无维护运行周期。导轨部分采用了开放式的矩形槽结构，滑动块与导轨的配合间隙可以通过侧边的紧固螺钉进行微调，现场装配时可以根据实际的运行速度、负载大小调整间隙值，低速重载时间隙调小保证运动精度，高速轻载时适当放大间隙降低运行阻力。曲柄与连杆、连杆与滑块的铰接位置都加装了耐磨衬套，衬套采用自润滑材质，

　　日常运行不需要频繁加注润滑脂，适合在无尘车间、小型自动化设备内部这类不方便定期维护的场景使用。整个机构的外形轮廓规整，所有突出的零部件都没有超出基座的安装边界，在设备内部布局时，可以直接将基座通过螺栓固定在设备台板上，不需要额外预留避让空间，动力输入轴的中心高与常规小型减速电机的输出轴中心高匹配，选型搭配时不需要定制转接法兰，能大幅缩短设备的设计装配周期。从受力角度看，滑块运行到两个行程端点时，连杆与滑块运动方向的夹角处于合理范围，不会出现机构死点，即使是采用手轮驱动做手动调节，也能轻松带动滑块移动，不会出现卡止的情况。滑动块的上平面与基座安装面的平行度控制在0.05mm以内，当执行端需要安装检测元件或者精度要求较高的工装时，

　　不需要额外做找平处理，直接安装即可满足使用精度要求。这套机构没有采用复杂的线性导轨、滚珠丝杠等精密传动部件，全部采用常规机械加工工艺即可完成所有零件的制造，加工成本低，后期维护更换零件也十分方便，适合在对成本敏感、运动精度要求中等的通用自动化场景中使用。
