六轴多关节工业机械臂结构设计

项目分类:工业机器人 发布时间:2022-03-03 ID:573874
  • 六轴多关节工业机械臂结构设计
  • 六轴多关节工业机械臂结构设计
  • 六轴多关节工业机械臂结构设计
  • 六轴多关节工业机械臂结构设计
  • 六轴多关节工业机械臂结构设计
  • 六轴多关节工业机械臂结构设计
  • 六轴多关节工业机械臂结构设计
  • 六轴多关节工业机械臂结构设计

  在汽车零部件焊装工位、3C电子精密装配产线、物流仓储分拣单元这类对重复定位精度、动作覆盖范围有硬性要求的场景里,多关节机械臂的结构合理性直接决定整线运行效率。这款六轴串联式机械臂的结构设计,完全围绕工业现场的实际作业需求展开,从关节布局到安装接口的每一处细节,都经过了实际工况的适配考量。

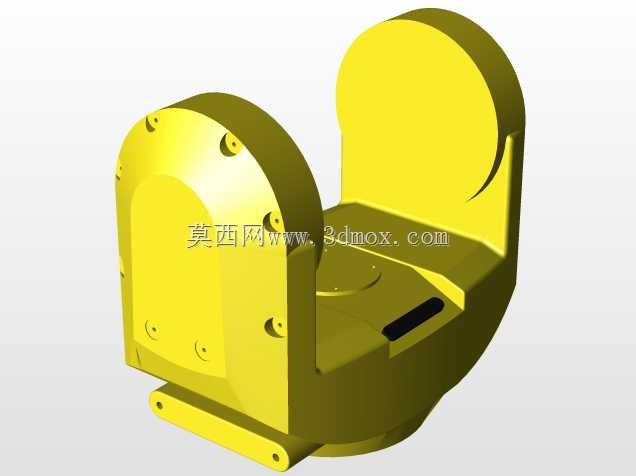

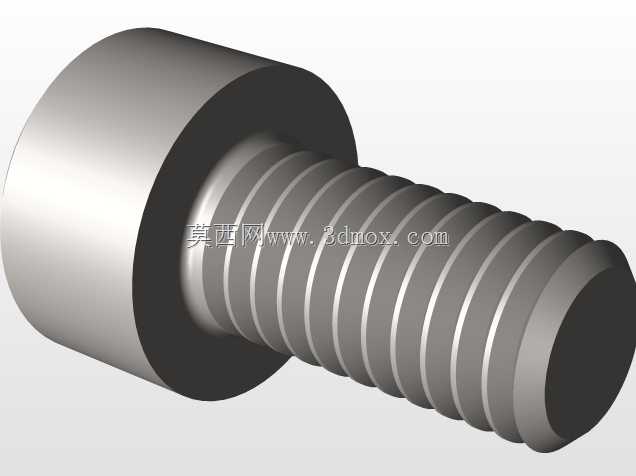

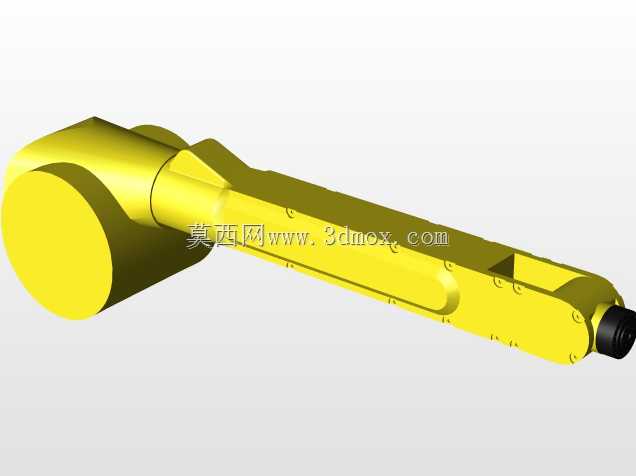

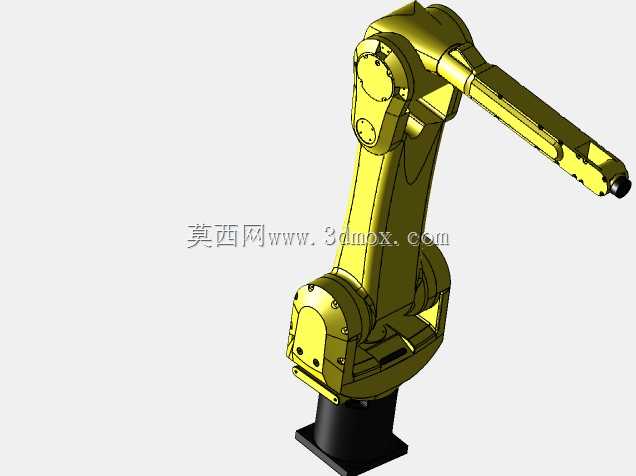

  从功能特性来看,该机械臂采用六自由度串联构型,六个回转关节依次排布,从底座回转关节开始,依次为大臂俯仰关节、小臂俯仰关节、小臂回转关节、腕部俯仰关节、末端法兰回转关节,各关节的运动范围经过反复校核,既保证了作业空间内无奇异点,又避免了关节运动干涉。底座采用铸铁材质的厚重基座,内部预留了伺服电机、谐波减速器的安装腔体,基座底部设计有标准的安装法兰孔位,可直接与地面预埋钢板或者设备机架的安装面通过螺栓刚性连接,安装时需保证基座平面度公差在0.05mm以内,避免长期运行出现关节偏磨。大臂与小臂均采用高强度铝合金铸造后经时效处理,在保证结构刚性的前提下尽可能降低臂体自重,减小各关节伺服电机的负载惯量,提升动态响应速度。

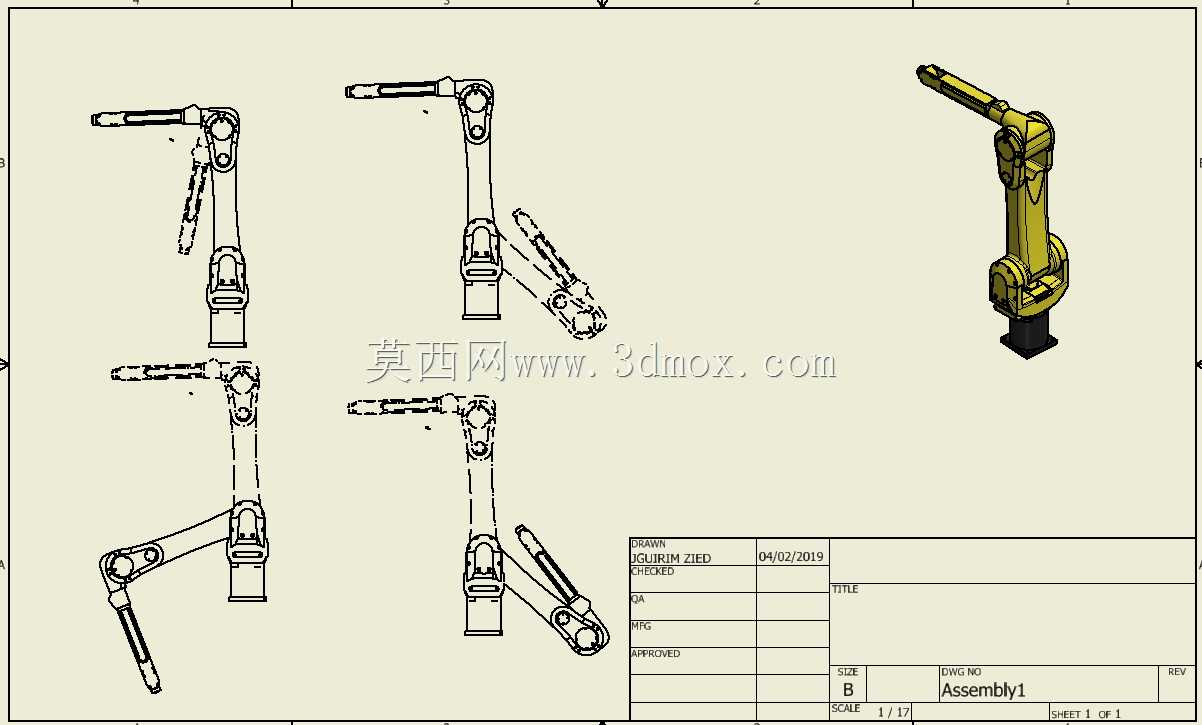

  设计过程中,首先针对常见的工业作业场景做了运动包络面的仿真验证,确定臂展长度适配大部分中小型零部件的搬运、焊接、上下料作业需求,末端法兰到基座中心的最大水平作业半径覆盖常规工位的作业范围,垂直方向可满足从地面输送线到高位料架的取放需求。各关节的传动方案均采用伺服电机搭配谐波减速器的组合,关节处的密封结构采用双唇形密封圈,可阻挡车间内的焊接飞溅、切削粉尘、切削液雾气进入传动腔体,延长减速器与轴承的使用寿命。腕部三个关节采用紧凑的中空走线设计,末端执行器的气管、电缆可从臂体内部的走线槽穿过,避免外部走线在高速运动时出现勾挂、磨损问题,同时也让臂体外观更简洁,减少清洁死角。

  在安装边界方面,基座的安装孔位采用圆周均布设计,适配市面上主流的机器人安装底座尺寸,无需额外做转接板即可完成安装;末端法兰采用标准的ISO 9409-1-50-4-M6接口,可直接适配夹爪、焊枪、吸盘、视觉相机等多种末端执行器,无需额外加工转接法兰。臂体内部预留了传感器安装位,可在各关节处加装绝对值编码器、力矩传感器,实现碰撞检测、力控装配等进阶功能,满足不同场景的功能拓展需求。

  从实际应用角度出发,该结构设计充分考虑了车间日常维护的便利性,各关节的电机、减速器都设计有独立的检修盖板,无需拆解整个臂体即可完成易损件的更换;臂体表面采用哑光黄色喷塑处理,既符合工业设备的安全色标识要求,也能耐受车间内的油污、粉尘附着,日常清洁只需用干布擦拭即可。在运动性能校核阶段,针对常见的10kg以内负载工况做了刚性仿真,臂体在最大伸展位置的末端形变量控制在0.2mm以内,可满足焊接、涂胶这类对轨迹精度要求较高的作业需求;各关节的最大运动速度经过匹配调试,在保证运行平稳性的前提下,尽可能缩短空行程移动时间,提升单工位作业节拍。

  不同于市面上部分追求轻量化而牺牲刚性的机械臂设计,这款结构在关节连接处做了加强筋布局优化,大臂与关节的连接位置采用圆弧过渡结构,避免应力集中导致的长期运行疲劳变形。底座内部预留了电气柜安装空间,可将伺服驱动器、IO模块直接集成在基座内部,减少外部布线长度,降低信号干扰风险,同时也节省了产线的电气柜安装空间,适配紧凑型产线的布局需求。
