工业用辊轴支撑式物料承托机架结构

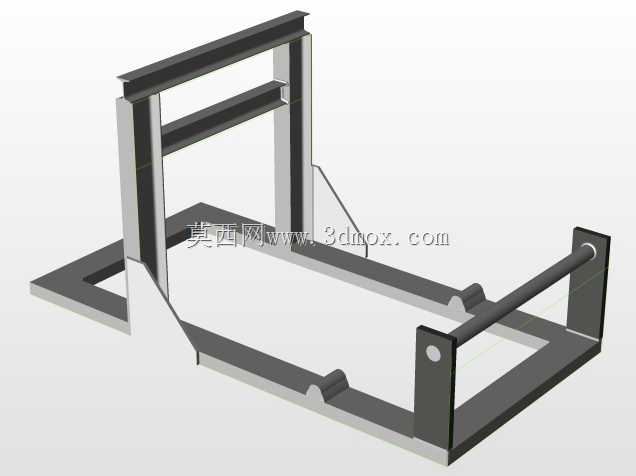

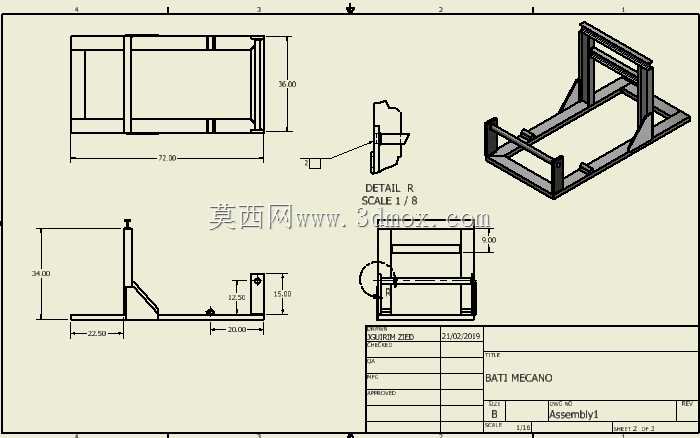

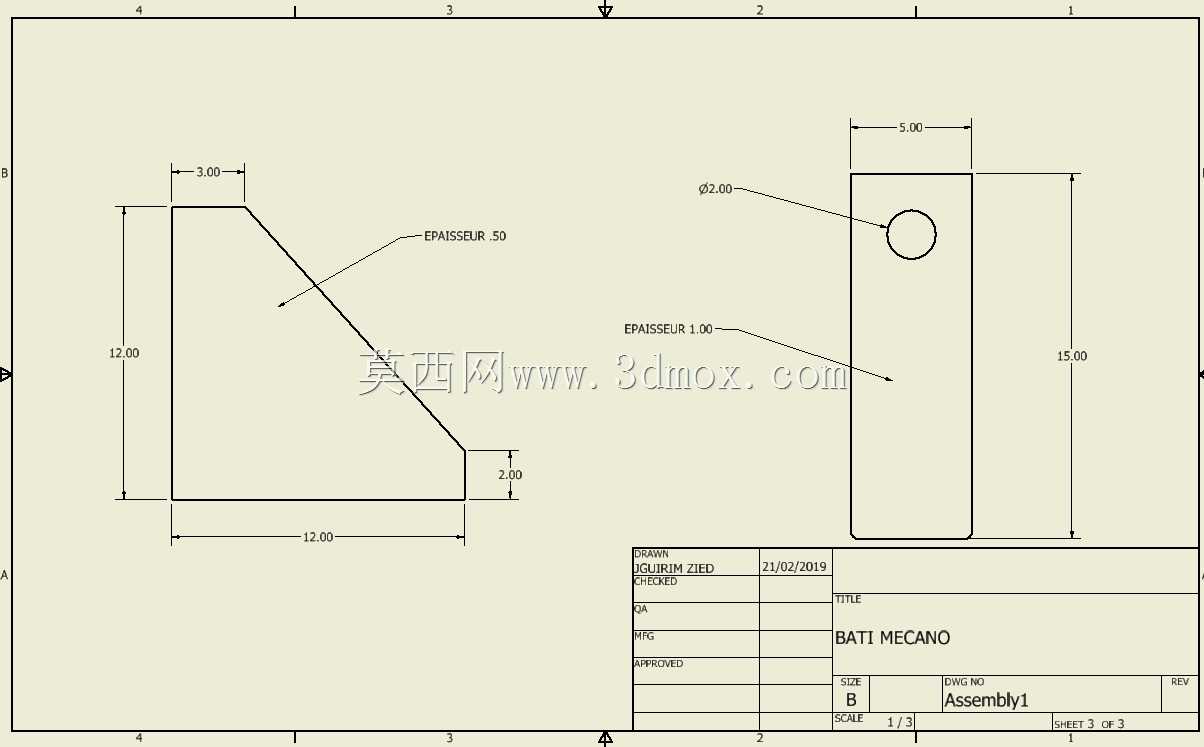

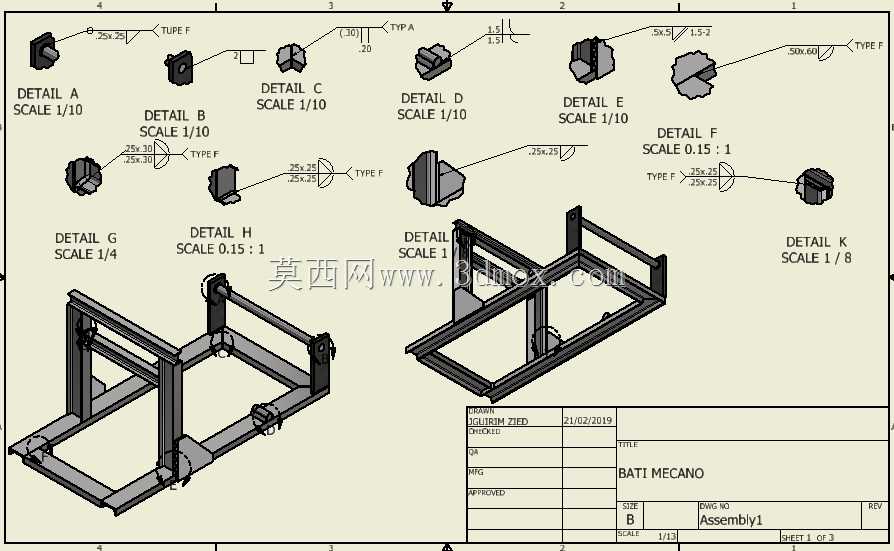

　　该结构属于生产现场常用的物料过渡承托工装，在流水线衔接工位、物料暂存区、工序间转运节点都有广泛应用，主要承担条状、卷状或者板状物料的临时承托与导向输送作用，避免物料直接接触地面产生磕碰划伤，同时降低作业人员搬抬物料的操作强度。从结构设计来看，整体采用矩形方管作为主体框架材料，底部为闭环式矩形底框，保证放置时的接地稳定性，底框上设置的两处弧形托块可对物料端部进行初步限位，防止物料沿轴向窜动脱落；后侧设置双立柱加横向加强梁的支撑结构，立柱与底框连接处焊接三角形加强筋，抵消侧向受力时的结构形变，提升整体框架的抗扭与抗弯性能。前侧设置的单根横向辊轴通过端部的销轴结构与两侧立板连接，辊轴可绕自身轴线自由转动，当物料从该工位滑过时，

　　滑动摩擦会转换为滚动摩擦，大幅降低物料输送过程中的阻力，也能避免物料表面与刚性支撑件硬摩擦产生的表面损伤。设计过程中优先考虑了现场安装的边界适配性，整体框架的宽度可根据常见物料的长度规格调整，底框的接地尺寸预留了与地面膨胀螺栓固定的安装孔位，若需要移动使用也可在底框四角加装脚轮实现工位间的灵活转运；后侧的高立柱结构可根据现场需求加装挡板、传感器安装支架或者导向条，拓展不同的使用功能，比如在自动化生产线上可在立柱位置安装光电检测元件，实现物料到位的自动检测，配合后续工位的自动化设备完成自动上料动作。结构的受力设计经过校核，底框的方管壁厚选型满足常规150kg以内的物料承托需求，辊轴的直径选择兼顾了承重能力与转动灵活性，

　　端部的销轴采用间隙配合设计，长期使用磨损后可快速拆卸更换，降低维护成本。在实际生产场景中，这类机架常被用在卷材裁切生产线的出料端，承托裁切完成的卷材避免掉落；也可用于棒料加工工序间的过渡架，配合机械手完成棒料的自动取放；在包装工位还可作为包装材料的放卷架使用，将卷状包装膜套在适配的轴杆上放置于辊轴位置，实现包装材料的顺畅放卷。整体结构没有复杂的异形加工件，所有零部件均可通过常规的方管切割、板材裁切、焊接、钻孔工序完成加工，加工门槛低，生产周期短，适合车间根据自身生产需求自制或者批量加工适配不同工位，结构的通用性较强，仅需调整局部尺寸即可适配不同规格的物料承托需求，不需要重新设计整体框架结构，大幅降低了不同工位的工装设计成本。

　　框架的表面处理可根据使用场景选择喷塑、喷漆或者镀锌处理，在潮湿或者有腐蚀介质的车间环境中可采用镀锌处理提升防锈能力，在普通机加工车间采用喷塑处理即可满足长期使用需求，辊轴表面可根据接触物料的特性选择包胶处理，进一步降低对物料表面的损伤，尤其适合表面质量要求较高的铝材、不锈钢卷材或者涂装后工件的承托输送。
