在遥控模型的运动控制体系里,这类RC伺服舵机是核心的执行终端,不管是固定翼航模的舵面偏转控制、直升机航模的斜盘倾角调节,还是车模、船模的转向与油门控制,都需要依靠这类舵机将控制信号转化为精准的角位移输出,完成操作者的操控指令。不同于工业级伺服的大扭矩、高防护设计,航模用舵机更看重体积重量、响应速度与控制精度的平衡,这款DS8411型号的舵机就是针对中大级别航模的操控需求设计的,在实际装机场景中,它常被用于30cc-50cc排量的固定翼汽油机副翼、升降舵控制,或是1/8比例遥控越野车的转向机构,能够在高频次的往复偏转中保持稳定的输出力矩,不会因为负载波动出现舵面抖振或者定位偏移的问题。

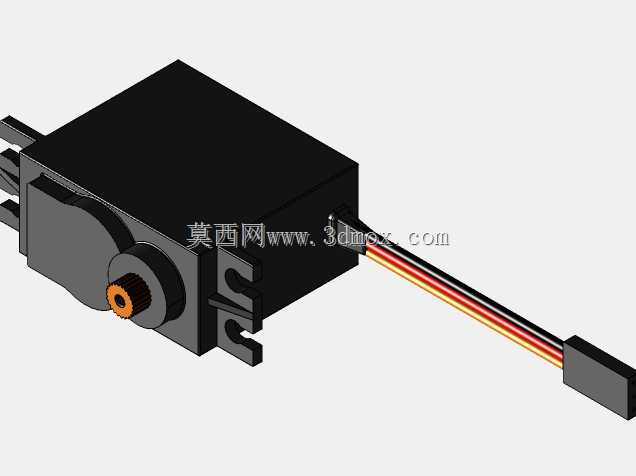

从结构设计的角度来看,这款舵机采用了航模领域通用的标准安装孔位布局,壳体主体为高强度工程塑料注塑成型,上盖与下壳通过卡扣加螺丝的方式组合,既能够减轻整体重量,也可以在内部齿轮组需要维护的时候快速拆解。输出轴采用金属齿设计,顶部的花键输出端匹配通用的舵机摇臂安装规格,不管是塑料摇臂还是金属加强摇臂都可以直接适配,输出轴的轴承支撑结构做了双轴承布局,靠近输出端的轴承承受径向负载,靠近齿轮组的轴承承受轴向负载,在大扭矩输出的时候可以减少轴系的旷量,保证舵机定位的重复精度。舵机的信号与供电引出线从壳体侧端的出线槽引出,线序采用航模通用的信号、正极、负极排布,外皮做了耐磨耐温处理,在航模飞行的振动环境下不容易出现线芯断裂或者外皮磨损短路的问题。
设计过程中首先要匹配航模安装的通用边界,标准舵机的安装孔距、输出轴中心高度、壳体外形尺寸都要符合行业通用的安装规范,这样用户替换不同型号舵机的时候不需要重新修改安装位,直接固定即可。内部的减速齿轮组采用三级直齿减速结构,电机的高转速低扭矩输出经过三级齿轮减速后,转化为输出轴的低转速高扭矩输出,齿轮的模数选择兼顾了强度与传动噪音,在大负载偏转的时候不会出现打齿的问题,同时齿轮之间的啮合间隙控制在合理范围,既不会因为间隙过大导致舵机虚位,也不会因为间隙过小导致传动卡滞、空载电流过大。内部的控制电路板集成了信号解码、电机驱动与位置反馈电位器,电位器与输出轴同轴连接,实时检测输出轴的偏转角度,与输入的控制信号做对比后调整电机的转动方向与转速,形成闭环控制,保证输出角度与操控信号的对应关系准确。
实际选型使用的时候,需要注意这款舵机的输出扭矩与供电电压的匹配关系,在标称电压下可以达到额定的输出扭矩,满足对应级别模型的操控负载需求,安装的时候要保证舵机的安装座平整,四个固定螺丝的锁紧力矩均匀,避免因为安装座变形导致壳体受力挤压内部齿轮组,造成转动卡滞或者电流异常。舵机的初始中位需要在装机前通过遥控器调整,保证摇臂在中位的时候对应操控面的中立位置,避免出现舵面左右偏转角度不对称的问题。在日常维护中,不需要频繁拆解舵机壳体,只需要定期检查输出轴的固定螺丝是否松动,引出线是否有磨损,在长期存放的时候要避免舵机处于受力负载状态,防止内部电位器长期处于受力位置出现精度漂移。

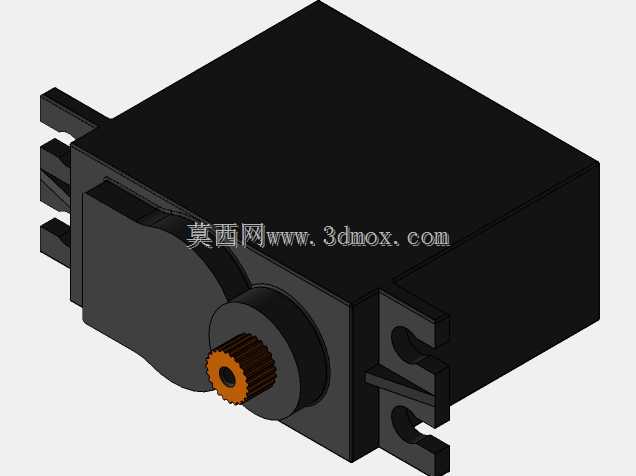

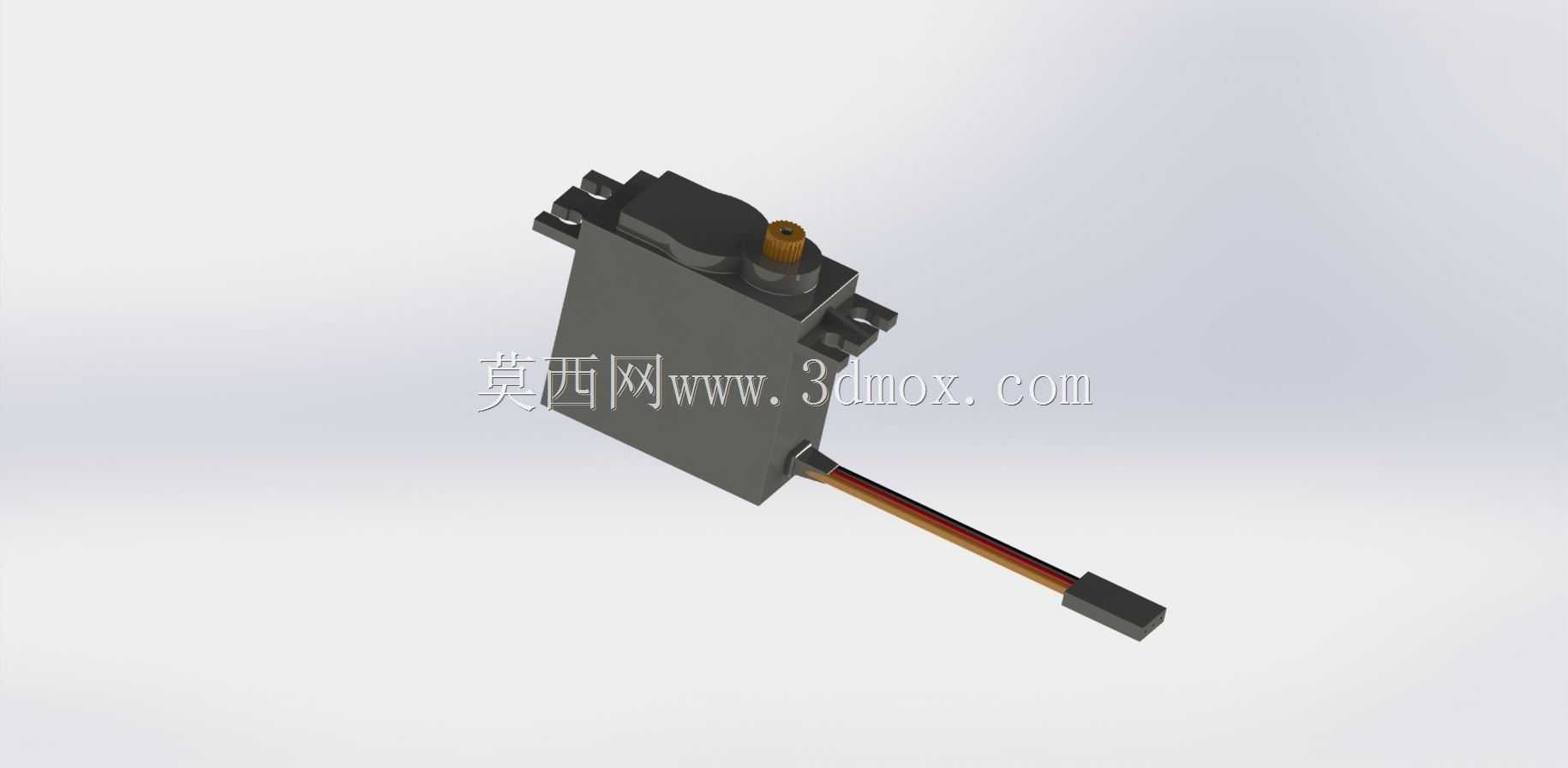

从三维建模的角度来看,这款舵机的模型还原了实际产品的所有安装特征,包括壳体上的安装凸台、固定孔位、输出轴的花键结构、出线槽的位置与尺寸,在做航模整体结构设计的时候,可以直接导入这个模型做装配干涉检查,确认舵机安装位的空间是否足够,摇臂转动的时候是否会和周边的结构件产生碰撞,引出线的走线空间是否充足,不需要再手动测量实物尺寸绘制模型,能够大幅缩短航模结构设计的周期。模型的外形细节还原了实际产品的壳体分模线、加强筋位置、顶部标签区域的结构,在做渲染展示的时候也能够达到足够的真实度,满足产品展示、装配说明制作的需求。
