航模舵机高精度伺服执行结构设计

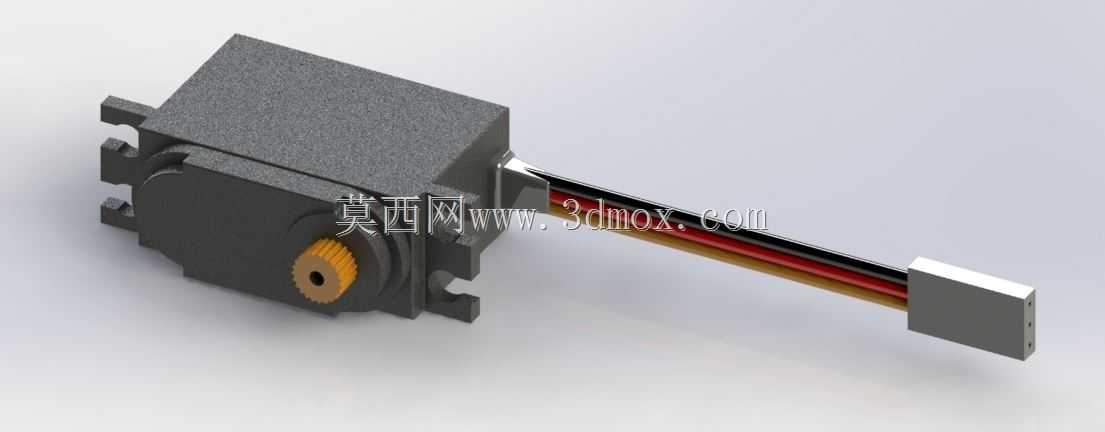

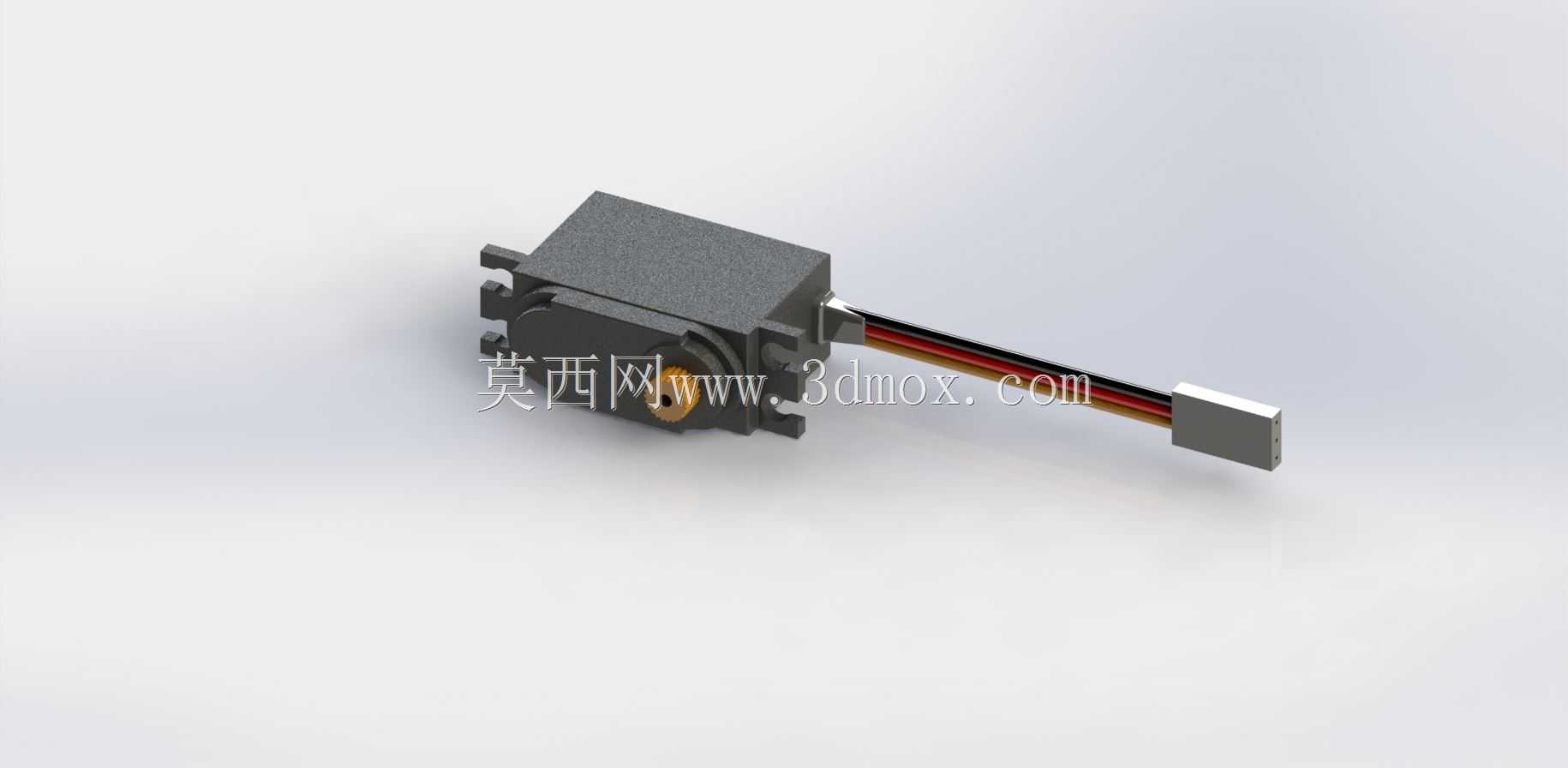

　　只要是需要0-180度范围内精准角度控制、输出扭矩在中等范围、安装空间受限的场合，这类结构都有很高的适配性。从功能特性上看，这款伺服结构的输出轴采用金属齿嵌件设计，和传统塑料齿输出的舵机相比，抗冲击载荷能力更强，在模型做剧烈动作、或者执行机构遇到突发卡滞的时候，不容易出现扫齿失效的问题；尾部引出的排线是标准的三线制接口，分别对应电源正、电源地、PWM信号输入，不需要复杂的通讯协议，通用的伺服驱动信号就能直接控制，对于结构工程师做方案验证来说，能大幅降低电控部分的适配难度。在做这款结构的三维设计时，首先要考虑的是壳体的安装兼容性，上下壳体采用卡扣加定位柱的装配方式，既保证了内部减速齿轮组、控制电路板、直流驱动电机的装配同轴度，在遥控模型、小型自动化执行机构的设计选型中，这类微型伺服执行单元是核心的动作输出部件，很多刚接触小型运动机构设计的工程师容易把它和普通减速电机混淆，实际上它集成了位置反馈、减速传动、动力输出的完整闭环，不需要额外搭配编码器就能实现角度位置的精准控制，这也是它在小扭矩角度控制场景里被广泛应用的核心原因。从实际应用场景来看，这类伺服单元最早大量应用在航空模型、车模、船模的舵面控制上，比如固定翼航模的副翼、升降舵、方向舵偏转控制，遥控车的转向机构动作，仿真模型的关节动作驱动，随着小型自动化设备的发展，现在也常被用在小型云台角度调整、桌面自动化装置的工位切换、智能门锁的锁舌驱动、小型机械臂的关节动作等场景，

　　也预留了标准的双耳安装孔位，孔位间距、安装孔直径都符合通用微型舵机的安装规范，这样用户在替换原有同规格舵机的时候，不需要重新设计安装支架，能直接实现互换。设计过程中，减速齿轮组的排布是核心难点，要在有限的壳体空间内实现足够的减速比，同时保证各级齿轮的啮合间隙控制在合理范围，间隙太小会导致传动阻力过大、空载电流升高，间隙太大又会出现输出轴虚位，影响角度控制精度，所以在建模的时候，每一级齿轮的中心距都要严格按照模数计算值预留公差，输出轴的轴承位也要做同轴度约束，避免输出轴转动的时候出现径向窜动。外形尺寸方面，这款伺服的主体轮廓是规整的长方体结构，主体长宽高尺寸符合通用20g级微型舵机的尺寸边界，输出轴的中心高度、

　　输出摇臂的安装槽尺寸都和通用规格保持一致，出线端的排线长度预留了足够的布线余量，排线从壳体尾部的出线槽引出，出线槽位置做了圆角防护，避免长期弯折的时候磨破线皮。安装边界上，除了壳体两侧的标准安装耳，还要考虑输出端的运动干涉范围，当输出摇臂做满量程偏转的时候，摇臂的转动半径内不能有其他结构件遮挡，所以在做整机结构布局的时候，要以输出轴中心为圆心，摇臂长度为半径预留出完整的扇形运动空间，同时壳体安装面要和安装支架完全贴合，避免固定螺丝锁附的时候出现壳体变形，挤压内部齿轮组导致卡滞。很多工程师在选型这类伺服结构的时候，容易忽略输出轴的负载匹配，实际上这类结构的输出扭矩是和供电电压直接相关的，在做结构设计的时候，

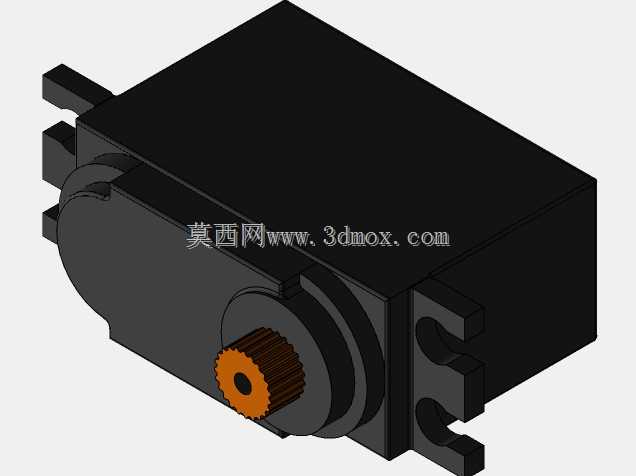

　　要根据实际需要的输出扭矩预留足够的安全系数，不要让舵机长期在堵转状态下工作，否则很容易导致内部电机过热烧毁。另外在建模装配的时候，要注意内部电位器的安装位置，电位器和最后一级减速齿轮是同轴联动的，它的位置直接决定了伺服的中位角度，如果装配的时候电位器初始角度偏移，就会出现舵机左右偏转角度不对称的问题，所以在三维设计的装配约束里，要把电位器转轴和输出齿轮的同轴度、初始角度位置做明确的装配基准，方便后续生产装配的时候快速校准中位。从结构细节来看，壳体的边角都做了小倒角处理，既避免了注塑生产的时候出现应力集中，也能防止安装的时候锐边划伤操作人员，输出轴的摇臂固定孔采用齿形啮合结构，摇臂套在输出轴上之后，靠齿形配合传递扭矩，再用顶部的螺丝锁紧，不会因为长期正反转出现摇臂打滑的问题。
