JRDS3421数字舵机伺服结构三维建模

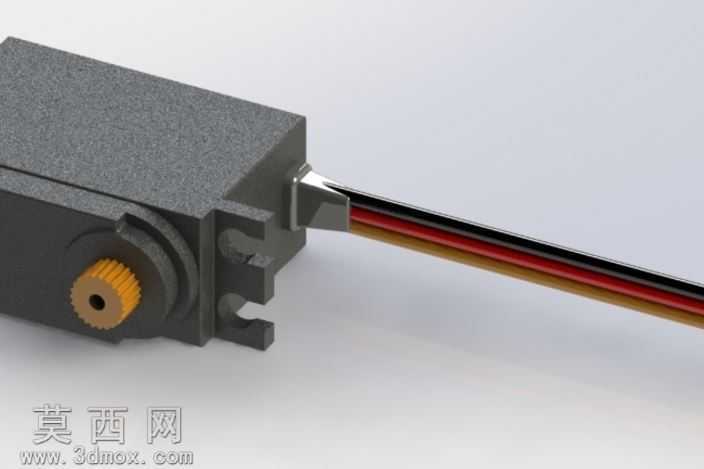

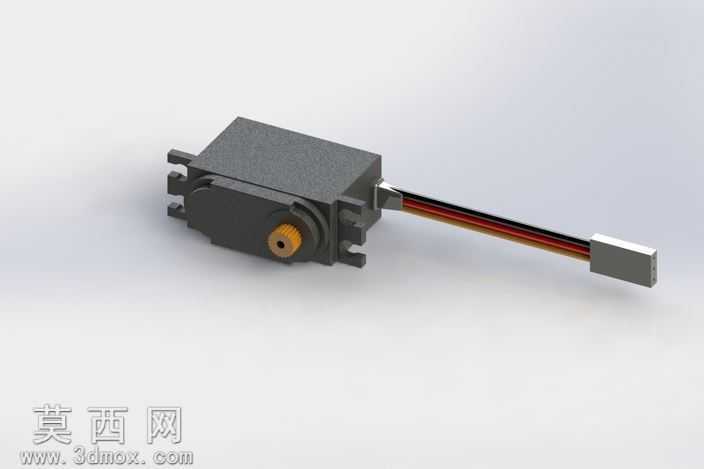

本模型为JRDS3421伺服舵机的完整三维参数化建模成果，建模过程以实物测绘尺寸为基准，严格还原舵机各组成部件的装配关系与结构细节。建模阶段首先搭建舵机的整体装配基准坐标系，按照从内到外的装配逻辑依次完成内部驱动单元、减速齿轮组、输出轴组件、外壳结构、外接排线的独立零件建模，再通过同轴配合、面贴合、限位约束等标准装配关系完成整体组装，确保各部件的相对位置与实物完全一致，可直接用于装配干涉检查与结构原理演示。外壳部分采用分体式结构建模，分别绘制上盖与下壳的卡扣结构、安装固定耳位、输出轴避让孔位，还原壳体表面的细微磨砂质感与注塑成型的拔模斜度，保证壳体的装配卡扣尺寸精准，可直接用于3D打印验证外壳适配性。输出轴组件重点还原金属输出齿轮的齿形参数、轴端限位卡槽、轴承安装位的尺寸精度，齿轮齿形按照标准模数绘制，确保齿面啮合间隙符合舵机实际传动公差要求，输出轴端部的安装孔位与锁紧结构完全匹配实物安装标准。外接排线部分采用柔性线缆建模方式，还原舵机标配的红黑信号三线结构，端部的接线端子塑壳与金属插针细节完整，线缆自然弯曲弧度符合实物布线形态，避免生硬的直线建模效果。材质渲染阶段，为壳体赋予哑光深灰色工程塑料材质，调整表面粗糙度参数还原注塑外壳的磨砂质感；输出齿轮赋予黄铜金属材质，添加细微的金属拉丝纹理与表面氧化质感，还原金属齿轮的真实视觉效果；内部减速齿轮组分别赋予白色POM塑料与黑色工程塑料材质，区分不同齿轮的材质属性；外接排线赋予PVC线缆材质，分别为三根线芯赋予红、黑、橙对应色号，端部端子赋予白色硬质塑料与金属插针材质，整体渲染采用柔和的工作室漫反射光照，添加柔和的环境阴影，突出舵机各部件的结构层次与材质差异，清晰展现舵机的外观细节与结构特征。设计过程中充分考虑舵机的实际应用场景，所有安装孔位、输出轴尺寸、固定耳间距均严格匹配航模、小型机器人等应用场景的安装标准，模型可直接用于舵机应用方案的装配验证、结构教学演示、改装方案设计等场景，各零件均保留完整的建模参数树，支持后续对舵机扭矩改装、外壳定制、排线长度调整等二次修改需求，建模过程中对舵机内部的限位结构、减速比对应的齿轮齿数配比均做了准确还原，可通过模型直观演示舵机的角度限位原理与动力传递路径。
