通用汽车LS2系列笔试点火线圈结构

　　做动力系统三维结构校核快十年，经手的点火系统部件模型少说也有上百套，这次拆解建模的笔试点火线圈，是通用LS系列大排量V8机型上的标配部件，最早在克尔维特C6、第四代科迈罗SS这类性能车上批量装车，后续不少通用后驱性能平台的改装修件也沿用了这个结构逻辑。

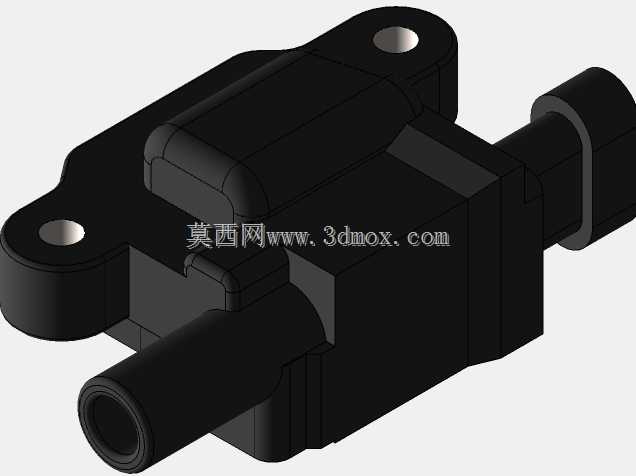

　　先从实际装车场景说，这类独立点火线圈是单缸独立配装的，每个气缸对应一个单元，直接插装在气缸盖的火花塞安装孔上方，不需要传统分缸线做高压传导，省去了分缸线老化漏电、高压损耗的问题，在高转速大负荷工况下的点火稳定性比老式分电器点火系统提升不止一个量级。日常做动力改装或者原厂维修选型的时候，很多人容易忽略线圈的安装边界，这个模型还原的结构里，两侧带金属衬套的安装耳是核心定位基准，两个安装孔的中心距是严格匹配LS系列气缸盖的预装螺柱位置的，安装耳下方的限位凸台刚好卡入缸盖的定位凹槽，装复后不会出现周向转动，高压输出端的橡胶护套长度也做了精准匹配，插入火花塞尾部后，护套的压缩量控制在2mm左右，既可以保证高压接触的紧密性，又不会因为压缩量过大导致橡胶护套长期受压变形、密封失效，让机油或者水汽渗入火花塞腔造成点火故障。

　　从功能特性上看，这个线圈的结构做了很成熟的集成化设计，侧方伸出的插接件是低压信号输入端，直接对接发动机线束的驱动信号，接插件的卡扣方向是朝向发动机外侧的，维修插拔的时候不需要拆卸周边的进气歧管附件，日常维护的可达性很好。线圈主体的壳体采用耐温增强尼龙材质，建模的时候特意还原了壳体表面的加强筋布局，这些筋位不是随意布置的：沿壳体长度方向的纵向筋是为了提升整体抗振强度，毕竟发动机舱内的振动频率范围很宽，从怠速的几十赫兹到高转速的数百赫兹，没有足够的筋位加强，长期使用很容易出现壳体开裂、内部磁组移位的问题；而壳体边角的圆弧过渡，一方面是减少注塑成型时的应力集中，另一方面也能避免安装时和周边的气门室盖、进气支管产生硬干涉。

　　建模过程中梳理这个产品的设计思路，能发现通用在量产部件上的成本与性能平衡逻辑：内部的磁芯和绕组做了全包裹式的灌封处理，模型里虽然展示的是外部壳体结构，但从壳体的内腔尺寸反推，灌封层的厚度控制在1.5mm到2mm之间，既可以把绕组工作时产生的热量快速传导到壳体散出，又能固定内部绕组，避免车辆行驶中的振动导致绕组漆包线磨损短路。高压输出端的管状结构是和壳体一体注塑成型的，内壁做了多道环形密封槽，和橡胶护套装配后可以形成多道密封屏障，哪怕发动机舱在高压冲洗的时候，也不会有水渗入高压接触区造成跳火。

　　很多刚接触动力改装的从业者容易犯的错，就是只看高压输出端的接口尺寸，忽略线圈本体的外围尺寸边界，这个模型还原的外形尺寸里，线圈本体的宽度、高度都是严格适配LS系列缸盖的安装空间的，如果随意替换尺寸偏大的改装线圈，很容易和上方的进气歧管、点火线束支架产生干涉，装复后出现部件受压磨损的隐患。另外两个安装耳内的金属衬套是压装在塑料壳体里的，衬套的高度比壳体安装面高出0.5mm，打紧安装螺栓的时候，压紧力是作用在金属衬套上，不会把塑料壳体压裂，这个细节在做结构建模的时候特意做了还原，方便后续做装配仿真的时候准确设置接触约束，不会出现应力计算的偏差。

　　从实际维修替换的场景看，这个结构的线圈因为是独立单缸配置，单个线圈出现故障的时候不需要整套更换，只需要替换对应缸的单元即可，维护成本比老式的整体式点火模块低很多。建模的时候也还原了插接件的锁止结构，接插件插入后会自动卡紧，不会因为发动机振动导致接插件松脱、出现缺缸的问题，接插件内部的端子定位槽也和原厂端子的尺寸匹配，做线束适配的时候不需要额外改线。

　　做这类汽车动力部件的三维建模，最核心的不是把外观做的像，而是把所有安装定位、边界尺寸、配合关系都做精准，不管是做维修替换件的开模参考，还是做改装部件的适配校核，都能直接拿来做装配干涉检查、运动仿真分析，不需要再反复测量实车尺寸调整模型参数。这个线圈的结构也代表了近二十年乘用车点火系统的主流设计方向，把高压生成单元直接布置在火花塞上方，最大化缩短高压传导路径，减少高压能量损耗，在高增压、高压缩比的性能机型上，这种结构的点火能量稳定性优势会更加明显，哪怕是在大负荷爆震临界工况下，也能保证可靠点燃气缸内的混合气，不会因为点火能量不足出现失火、动力下降的问题。
