汽车底盘承载框架结构设计

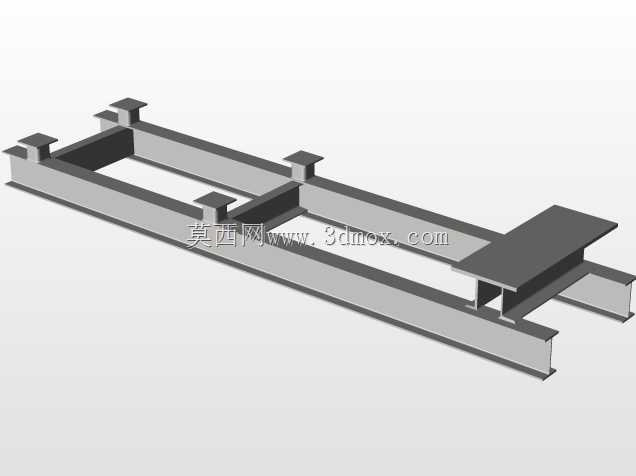

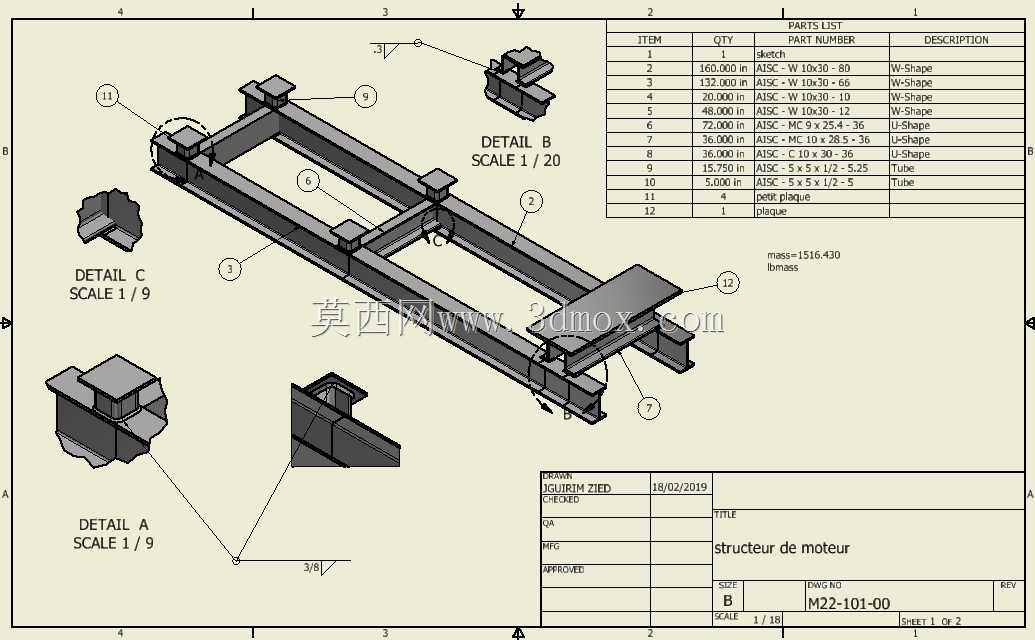

　　在商用车及专用作业车辆的底盘结构设计中，这类双纵梁搭配横向支撑的框架结构，是承担整车载荷、固定上装部件的核心承载基体，日常作业场景里，无论是栏板货车的货厢安装、专用作业车的设备挂载，还是客运车辆的底盘附件固定，都需要依托这类框架完成载荷的均匀传递。从实际使用场景来看，该框架纵梁采用标准热轧型钢加工，截面惯性矩经过前期载荷校核，能够在车辆满载行驶时承受垂直方向的冲击载荷，同时在车辆转向、制动过程中抵消横向扭矩与纵向制动力带来的结构形变，避免局部应力集中导致的焊缝开裂或构件变形。设计阶段首先需要明确上装部件的安装点位，图中框架上分布的四个带安装面的支撑座，就是为了匹配上装设备的固定孔位，每个支撑座的焊接位置都经过受力仿真验证，

　　确保上装载荷能够直接传递到纵梁主筋位置，而非作用在横向连接的薄弱区域。横向连接构件采用分段式布置，靠近框架中部的横向隔板主要作用是提升双纵梁的抗扭刚度，避免车辆在非铺装路面行驶时双纵梁出现相对错位，靠近端部的横向连接梁则预留了与底盘行走机构、悬挂系统的连接接口，安装边界上需要保证纵梁端面的平面度公差控制在1.2mm以内，各支撑座的安装面高度差不超过0.8mm，避免上装部件安装后出现附加装配应力。从结构细节来看，纵梁采用拼接式设计而非整根型钢裁切，是为了在保证整体承载能力的前提下，根据不同部位的受力大小调整板材厚度，受力较大的中部区域采用加厚型钢，靠近两端的连接区域适当降低板材厚度，实现结构轻量化的同时控制整体制造成本。

　　横向构件与纵梁的连接采用满焊工艺，焊缝高度根据连接部位的受力等级设定，承受主要扭矩的中部横向隔板焊缝高度不小于板材厚度的0.7倍，端部辅助连接梁的焊缝高度可适当降低，但必须保证焊后进行应力消除处理，避免车辆长期运行后焊缝位置出现疲劳裂纹。实际选型过程中，这类框架结构需要匹配车辆的额定载荷参数，当用于总质量12吨以下的中型车辆时，纵梁可选用16号槽钢加工，支撑座采用10mm厚钢板折弯焊接成型；如果用于总质量更大的重型车辆，则需要更换为更大截面的H型钢作为纵梁材质，同时增加横向隔板的布置密度，提升整体结构的抗形变能力。安装环节需要注意，框架与底盘悬挂的连接位置必须加装减震垫片，避免行驶过程中的刚性冲击直接传递到框架结构，

　　上装部件与支撑座连接时需要采用防松螺栓，按照对角顺序分次拧紧，保证每个连接点的预紧力均匀一致。日常运维过程中，需要重点检查各焊缝位置是否出现裂纹、纵梁是否出现不可逆的塑性变形，尤其是在车辆长期超载运行后，要对框架的整体形位公差进行复测，一旦发现纵梁侧面弯曲度超过3mm/m，就需要及时进行校正或更换，避免结构失效引发安全事故。这类框架结构的三维建模过程中，需要提前预留各类管线的穿装空间，横向隔板上的开孔位置要避开应力集中区域，开孔边缘做倒圆角处理，减少应力集中系数，同时建模时要明确各构件的焊接坡口形式，给后续加工环节提供准确的工艺参考，避免现场加工时出现坡口尺寸不符导致的焊接强度不足问题。
