适用于CFD流场分析的简化丰田Innova车体

　　在汽车空气动力学研发与整车性能验证环节，计算流体动力学仿真已经成为和实车风洞试验互补的核心技术手段，尤其是在早期方案迭代阶段，不需要投入高额的样件制作与风洞测试成本，就可以快速获取整车外流场的基础特性，而这类仿真工作对模型的处理有明确的工程要求——如果直接导入带完整钣金缝隙、内饰细节、底盘管线、紧固件结构的整车数模，不仅会生成数量级过高的网格单元，大幅拉长求解计算的周期，还容易因为局部微小特征产生大量畸变网格，导致流场计算残差难以收敛，甚至出现不符合物理规律的仿真结果。这套简化的丰田Innova车体模型，就是专门面向CFD外流场分析场景搭建的，建模阶段完全围绕流场计算的核心需求做了特征取舍，

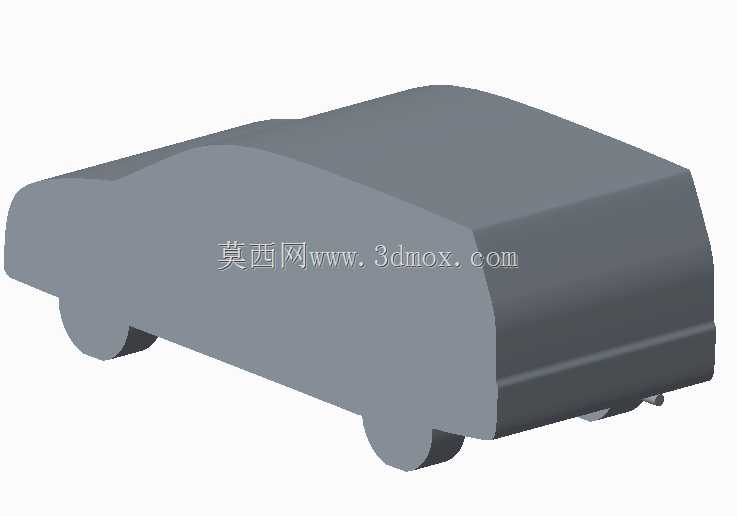

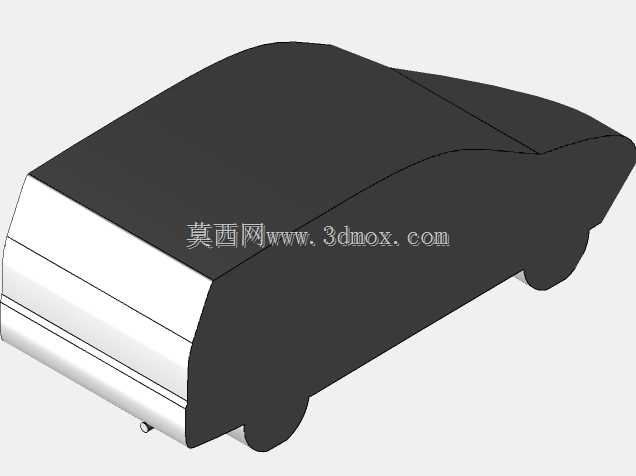

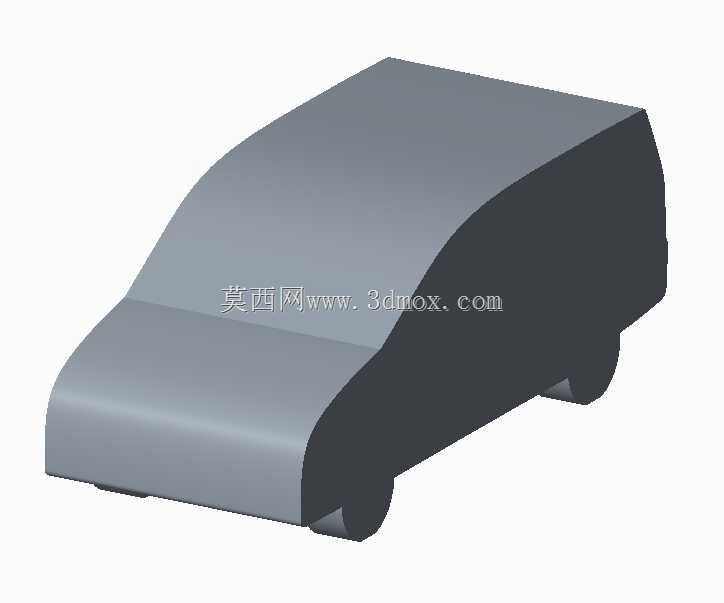

　　没有保留任何对流场宏观分布影响极小的局部细节。从模型的几何处理逻辑来看，整个车体被处理为连续的封闭曲面实体，首先还原了实车的核心外轮廓特征：包括A柱、C柱的倾斜角度，车顶弧线的走向，前挡风玻璃的倾角，车尾的溜背过渡形态，以及轮拱的基本凸起轮廓，这些都是决定整车外流场分离位置、尾涡结构形态的关键几何要素，直接关系到风阻系数计算、表面压力分布仿真的结果准确性；而对于车标、门把手、雨刮、车身接缝、外后视镜支架这类尺寸远小于流场边界层厚度的局部特征，全部做了光顺填平处理，避免这些微小结构在网格划分时生成不必要的局部加密单元，同时也能减少流场中不必要的微小涡旋计算，让求解器的计算资源集中在整车宏观流场的迭代上。底盘部分也没有保留悬挂、排气、油路管线等复杂结构，而是处理为和实车离地间隙匹配的平整过渡曲面，同时保留了四个车轮的简化圆柱形态，这是因为车轮区域的流场扰动对整车尾流的形成有明显影响，尤其是轮腔位置的气流分离会和车身侧面气流产生耦合作用，完全忽略车轮结构会导致尾流区的速度场分布和实际情况出现较大偏差。在模型的安装边界与尺寸控制上，整个车体的外廓尺寸严格对标丰田Innova实车的长宽高比例做等比例简化，轮距、轴距的相对比例完全和实车保持一致，离地间隙的数值也保留了实车的空载设计值，确保仿真计算时的阻塞比、流场域搭建的尺寸参考和实车测试场景一致，不会因为比例失真导致雷诺数计算出现偏差。这类简化模型的实际用途非常明确，

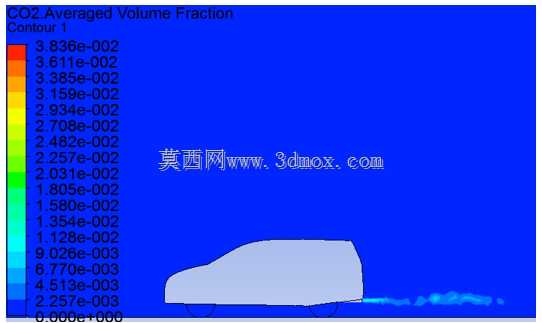

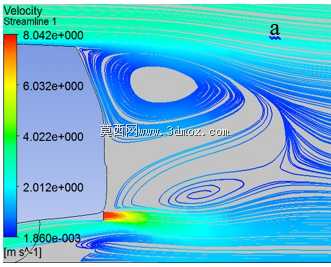

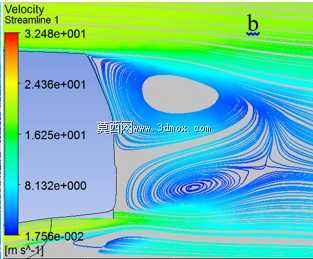

　　最核心的应用场景就是研究车辆尾流区域的废气扩散规律——汽车排气尾管出口位于车尾低压区，尾气的扩散路径直接受尾涡结构的影响，通过这套模型可以快速仿真不同车速下尾流区的速度场、压力场分布，分析尾气颗粒在车身尾部的卷吸、扩散规律，评估尾气对后车视线影响、车尾污染物沉积的相关特性；除此之外，这套模型也可以用于早期方案阶段的风阻系数快速预估，对比不同车顶弧线、车尾倾角下的风阻变化趋势，为后续的详细数模优化提供方向参考。需要明确的是，这类简化模型的定位是前期方案迭代的快速验证工具，它省略了大量车身细节，所以计算结果和实车风洞测试值会存在固定偏差，不能直接用于最终的性能定型验证，如果需要获取高精度的流场计算结果，

　　还是需要在后续设计阶段基于详细的整车数模，补充外后视镜、底盘结构、车身缝隙等细节特征，同时匹配对应的网格加密策略和湍流模型设置。从建模思路的工程逻辑来说，这类CFD专用简化模型的核心原则就是“抓大放小”，所有保留的几何特征都必须服务于流场计算的核心目标，所有会增加计算成本但不影响宏观流场结果的细节都要做简化处理，这和面向结构强度分析、模具开模的数模搭建逻辑有本质区别——结构分析模型需要关注安装点、加强筋、壁厚这类和应力分布相关的特征，而CFD模型只需要保留和气流接触的外表面连续轮廓，不需要考虑内部的结构壁厚，也不需要保留任何装配关系，整个模型是一个单一的封闭实体，确保在导入前处理软件时不会出现面缺失、缝隙漏流的问题，减少前处理阶段的几何修复工作量。在实际的仿真工作中，使用这类简化模型可以把单工况的计算周期从数天压缩到数小时，非常适合多方案的快速对比筛选，比如在评估不同车尾造型对尾流扩散的影响时，可以在这个基础模型上快速修改车尾的倾角、后保险杠的导流造型，不需要调整复杂的内部结构，就能快速得到不同方案的流场差异，大幅提升早期研发的迭代效率。
