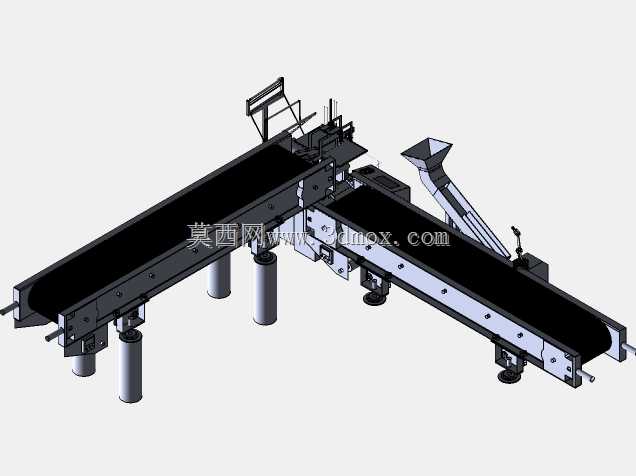

带分料导料结构的双段皮带输送机组

　　这套双段皮带输送结构，常见于电子元器件分拣、小型五金件加工后段转运、食品包装线的物料分流工位，区别于常规单条平直输送线，两段线体呈夹角布置，衔接位置配套的导料溜槽可实现单路来料向两个不同工位的分流转送，无需额外增设顶升移栽或机械手转序机构，在场地受限、工位排布紧凑的车间场景下，能大幅压缩线体占用的横向空间。从结构设计逻辑来看，两段线体均采用工业铝型材作为主框架，相比方管焊接框架，铝型材装配无需焊接工装，后期调整线体宽度、增减附件时仅需通过T型螺栓即可完成改装，适配多批次小批量的柔性生产需求。每段线体的驱动端都配置了张紧调节结构，张紧座采用腰型孔设计，调节行程预留了皮带总长度2%的张紧余量，可抵消皮带长期运行后的蠕变伸长量，

　　避免运行过程中出现打滑、跑偏的问题。线体的支腿部分采用圆柱形可调支脚，支脚调节范围覆盖±50mm，可适配地面不平整度在10mm以内的安装场景，无需额外做地面找平处理，部分支腿位置配置了脚杯锁紧螺母，调整到指定高度后可锁死位置，避免设备运行振动导致支腿移位。线体衔接处的导料溜槽采用折弯钣金焊接成型，溜槽内壁做了圆弧过渡处理，没有直角积料死角，输送颗粒状、小块状物料时不会出现卡料堵料的问题，溜槽的安装角度设置为38度，兼顾了物料下滑速度与缓冲效果，不会因为角度过大导致物料下落时弹跳飞出，也不会因为角度过小出现物料滞留在溜槽内的情况。其中一段线体的末端配置了挡料机构，可根据生产节拍临时拦截物料，配合下游工位的加工节奏实现物料缓存，

　　挡料板采用薄型气缸驱动，挡料行程为20mm，伸出时刚好高出皮带面15mm，可拦截高度在10mm以内的小型工件，缩回时低于皮带面，不会干涉物料正常通行。从安装边界来看，整套线体的总长度控制在2.8米以内，两段线体的夹角为120度，安装时仅需预留3米×1.8米的地面空间即可完成布置，线体的进料端高度为750mm，出料端高度根据对接工位的需求可通过支腿调节在700-800mm区间适配，对接常见的工作台、包装机、检测设备时无需额外做高度转接。皮带选用的是3mm厚的黑色PVC防静电皮带，表面摩擦系数为0.8，可输送单重1kg以内的工件，线体的运行速度可通过驱动端的调速电机在0-18m/min区间调节，适配不同生产节拍的输送需求。

　　线体侧边预留了传感器安装位，可根据使用需求加装光电传感器、色标传感器，实现物料到位检测、物料计数、缺料报警等功能，安装位采用标准T型槽结构，传感器安装时无需额外打孔，仅需通过配套的螺母即可快速固定位置。在设计过程中，特意将两段线体的衔接间隙控制在2mm以内，避免小型工件从间隙处掉落，同时衔接位置的下方配置了接料托盘，即使有少量碎屑掉落也会被托盘收集，不会污染车间地面，清理时仅需抽出托盘即可完成碎屑清理，维护难度极低。整套结构没有复杂的定制加工件，90%以上的零部件都采用标准工业配件，后期维护更换配件时无需单独开模定制，可大幅降低设备的运维成本，对于中小型加工厂搭建简易分拣输送线来说，这套结构的适配性极强，既可以单独作为分流输送线使用，也可以多段拼接组成更长的输送线体，适配不同的车间布局需求。
