20英寸平带辊筒输送机架结构设计

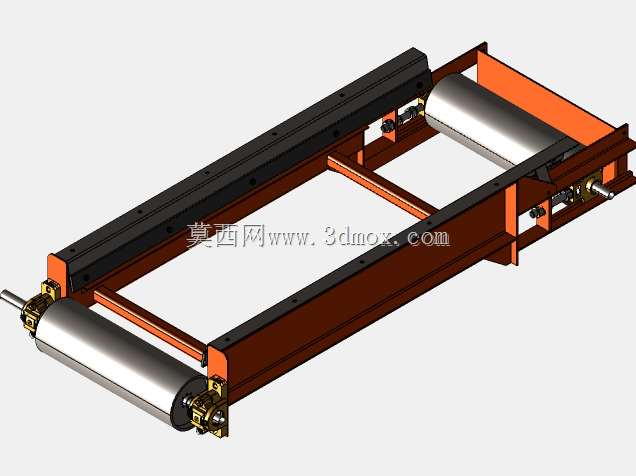

　　这款20英寸规格的平带输送单元，在轻工包装、电子零部件组装、小型五金件加工产线中应用十分广泛，常作为工位间短距离物料传递的衔接设备，也可嵌入小型自动化设备的进出料端完成工件转运。不同于大带宽重载输送设备，该结构主打轻载平稳输送场景，适配重量在15kg以内的规整工件传输，运行噪音低，机架刚性冗余控制合理，不会出现过度设计带来的成本浪费。从结构设计逻辑来看，整体采用型钢焊接机架作为承载主体，两侧纵梁选用标准矩形管加工，既保证纵向抗弯强度，也为辊筒安装座、张紧调节机构提供了稳定的安装基准；两端的传动辊筒与改向辊筒均采用通轴设计，辊筒表面做精车处理保证圆柱度，避免平带运行过程中出现跑偏、蛇形走位的问题。

　　张紧机构布置在改向辊筒的两端安装座位置，采用腰型孔配合调节螺栓的结构，安装调试时可通过两侧螺栓同步调整辊筒轴线与输送方向的垂直度，同时控制平带的预紧力，既避免预紧力过大导致辊筒轴承受力异常、平带过早疲劳损坏，也防止预紧力不足出现平带打滑、传输丢速的问题。机架中部设置有横向支撑横梁，一方面提升整体框架的抗扭刚性，避免长距离运输或安装过程中机架出现焊接应力释放导致的变形，另一方面也可作为后续加装托板、导向挡边、检测传感器支架的安装基础，预留的安装孔位可适配不同场景的改造需求。从安装边界尺寸来看，有效输送宽度为20英寸，对应公制尺寸约508mm，机架整体宽度比有效输送带宽宽出120mm左右，预留了两侧安装护边、驱动组件的空间；

　　机架总长度可根据实际工位需求拼接延长，但单段机架长度控制在1200mm以内时，无需额外增加中间支撑腿，可直接通过两端的安装孔固定在设备机架或地面支脚上；辊筒的中心高设计为120mm，可搭配标准高度的设备支脚调整整体作业面高度，适配不同身高操作人员的作业需求，也可与其他标准输送单元实现高度对接。驱动端的安装位预留了标准电机减速机的连接法兰，可根据输送速度需求选配不同减速比的驱动组件，常规工况下输送速度控制在0.1-0.5m/s区间时，运行平稳性最佳，不会出现工件移位、滑落的问题。平带选用表面摩擦系数适中的PVC或橡胶材质平带，安装时需保证接头处的平行度，避免接头凸起导致运行过程中出现周期性跳动。两侧的安装导轨面做了铣平处理，

　　后续加装导向挡条时可直接贴合安装，无需额外调整基准，能有效减少现场安装调试的工作量。在实际产线应用中，该结构可单独作为人工工位的物料传递台使用，也可多段拼接组成长距离输送线，搭配光电传感器、阻挡气缸等组件即可实现工件的定距输送、工位停留等自动化功能，结构简单可靠，维护成本低，日常仅需定期检查平带磨损情况、辊筒轴承润滑状态即可保证长期稳定运行。设计过程中对焊接机架的焊接变形做了提前预判，焊接后安排了去应力退火工序，再对所有安装基准面做二次机加工，保证各安装孔位的位置度、辊筒安装面的平面度符合装配要求，避免出现装配后辊筒卡滞、平带跑偏难以调整的问题。
