家用小型桌面式安防监控摄像头结构设计

　　做家用安防类结构设计快八年，这类小型桌面式监控摄像头的结构方案我前后经手过不下六款，这次的WyzeCam款结构，是目前同定位产品里安装适配性做得比较均衡的方案。先从实际应用场景说，这类设备主要覆盖三类使用需求：一是租房群体的临时安防，不需要墙面打孔破坏装修，摆放在书桌、置物架、玄关柜面就能完成监控覆盖；二是家庭场景下的老人、孩童看护，放置在客厅茶几、卧室床头柜位置，可实时查看室内动态；三是小型商铺、工作室的点位补充监控，比如便利店收银台旁、独立工作室的工位区域，不需要走综合布线，接电即可完成部署。

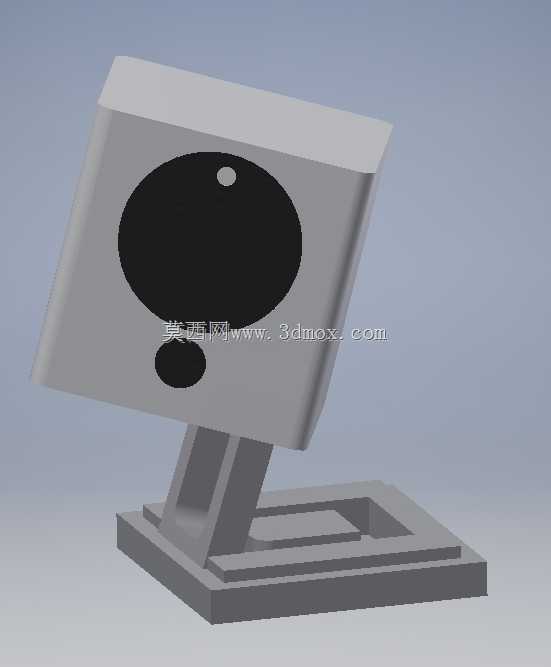

　　从设备实际用途拆解，核心是完成固定视场内的动态影像采集，结构设计需要同时兼顾镜头视场角无遮挡、安装角度可调、设备放置稳定性三个核心要求，还要兼顾家用场景下的外观协调性，不能像工业级监控那样有过于突兀的工业感。这款产品的功能特性在结构层面体现得很明确：镜头模组区域做了内凹沉台设计，镜头外围的黑色环形区域是红外补光灯的安装位，沉台结构一方面可以避免日常使用中镜头被剐蹭磨损，另一方面能让红外补光的光线更均匀地覆盖监控视场，减少边缘暗角；下方的小圆孔是拾音咪头的安装位，结构上做了拾音通道的导音槽设计，不需要在外壳正面额外开大面积通孔，兼顾外观整体性和拾音效果。

　　说下设计思路的巧思，很多同类型小型摄像头要么采用球头铰接结构，要么采用单轴转轴结构，这款用的是一体式斜撑支架加方形底座的结构，支架和摄像头主体的连接位置做了隐藏式阻尼转轴，阻尼力矩经过调校，调整角度后不会出现溜头下垂的问题，可调整的俯仰角度覆盖了从水平桌面平视到向下45度俯视的范围，足够满足桌面摆放时的监控角度需求，不需要额外增加水平旋转轴结构——毕竟这类设备重量轻，需要调整水平角度时直接挪动底座即可，增加旋转轴反而会提升结构复杂度，带来长期使用的转轴松动隐患。底座做了双层阶梯式结构，下层底座的接触面积比上层支架安装面大出近一倍，放置在光滑桌面时的抗倾覆性更好，即使不小心被线缆拉扯，也不容易翻倒；底座底部预留了双面胶粘贴的凹槽和壁挂安装的螺丝孔位，除了桌面摆放之外，也可以粘贴在墙面、天花板位置，或者用螺丝固定在置物架侧面，安装边界覆盖了平面摆放、粘接固定、螺丝固定三种主流的家用安装方式，不需要额外采购安装配件。

　　外形尺寸方面，摄像头主体部分是带圆角的方形结构，边长控制在50mm左右，厚度约25mm，整体体积比常规的无线充电鼠标还小，不会占用过多桌面空间；支架的倾斜角度做了30度的固定倾角，配合转轴的俯仰调节，镜头的光轴最低可以调整到与水平面呈15度俯角，最高可以调整到与水平面呈60度仰角，不管是摆放在1米左右高度的玄关柜监控入户区域，还是摆放在75cm高度的书桌监控桌面操作区域，都能把监控视场调整到合适范围。结构细节上，外壳的合模线做在了侧面棱边位置，日常正面视角看不到合模线的痕迹，表面做了细磨砂处理，不容易残留指纹和灰尘，适合家用场景下的长期摆放；镜头区域的黑色饰圈和主体灰色外壳做了色差区分，既突出了镜头的功能区域，也不会让整体外观显得过于单调。

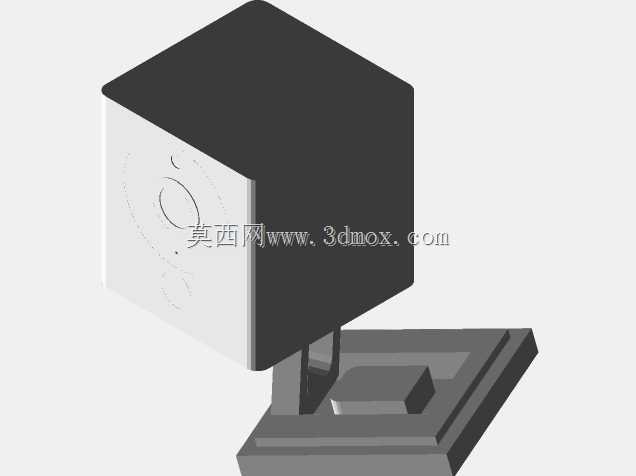

　　从结构建模的角度看，这款产品的零件拆分逻辑很清晰：主体前壳、主体后壳、支架、底座四个主要结构件，加上隐藏在内部的转轴阻尼件，没有多余的复杂曲面，所有的卡扣连接位置都做了导向斜角，装配时不需要额外打螺丝就能完成主体外壳的扣合，生产装配的效率很高；内部的空间预留也很合理，镜头模组、PCB板、WiFi天线、红外补光灯板的安装位置都做了定位柱，装配时不需要反复调整位置，能有效降低生产时的组装不良率。很多新手做这类消费电子结构设计时，容易一味追求外观的轻薄或者功能的堆砌，反而忽略了安装稳定性和角度调节的实用性，这款结构的平衡度做得很好，没有多余的花哨设计，每一处结构都对应实际使用中的需求，不管是拿来做同类产品的结构参考，还是基于这个基础模型改装自定义配件，比如加装遮光罩、扩展壁挂支架、改装内置电池仓，都有足够的修改空间。
