Badger350喷枪配套金属油漆杯结构

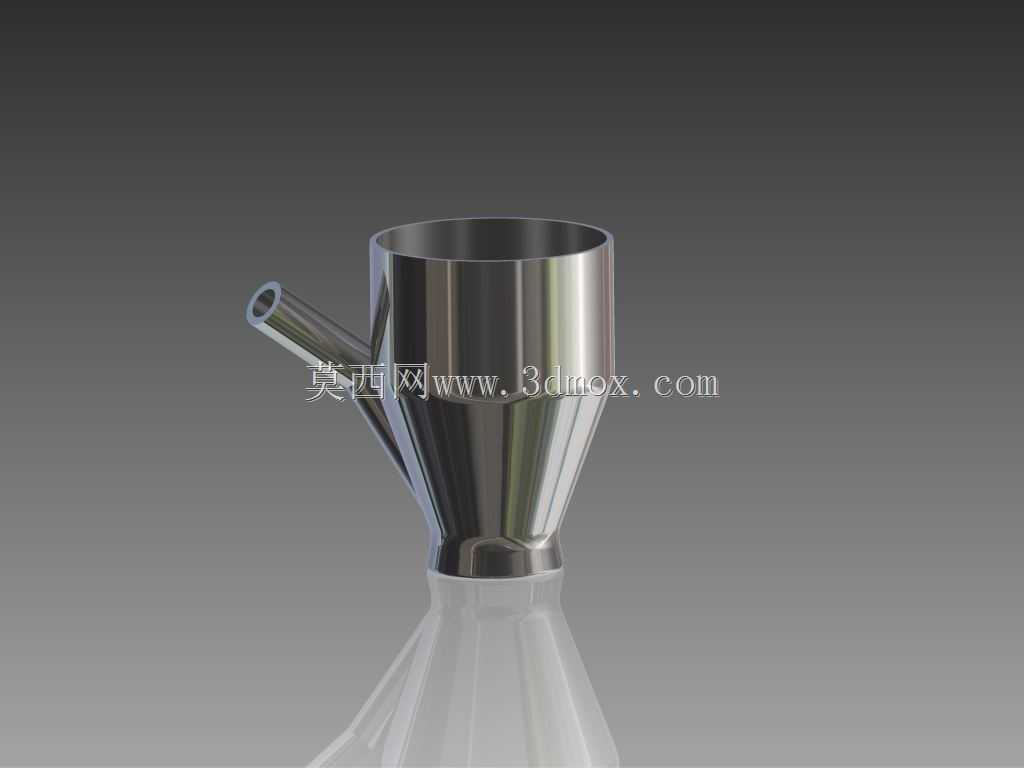

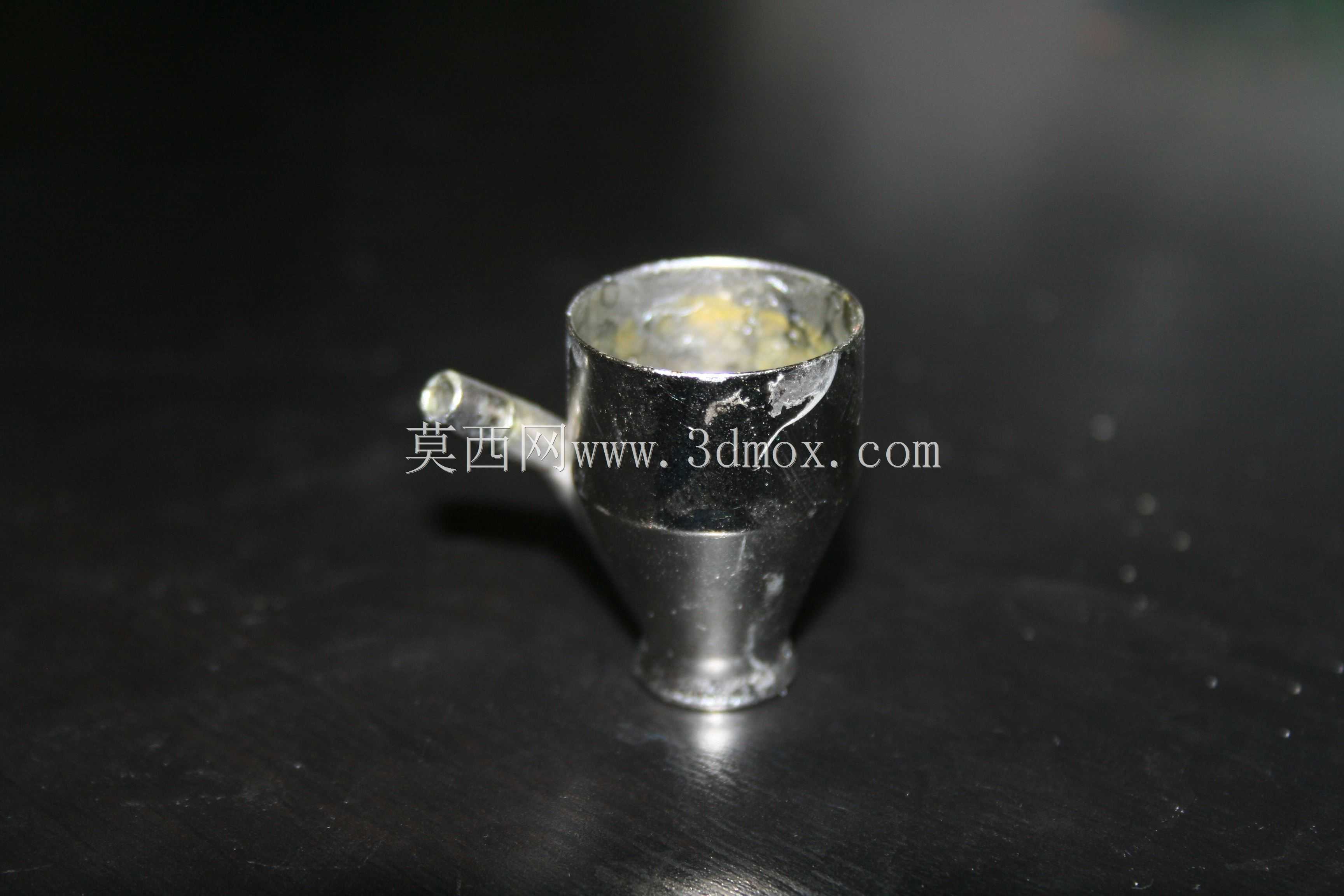

　　在小型精密喷涂作业场景里，供料部件的结构合理性直接影响喷涂作业的连续性与出料稳定性，这款适配Badger350喷枪的油漆杯，是针对该型号喷枪的安装接口、供料逻辑专门做的结构设计，完全匹配手持喷涂作业的实际使用需求。从实际应用场景来看，这类小容量侧接式油漆杯多用于模型制作、小型工件补漆、精细美工喷涂等作业，这类场景不需要大容量供料，反而对杯体的握持配重、余料可视性、清洗便捷度有较高要求，设计时首先要平衡杯体容量与手持重心的关系，避免装满油漆后枪头侧配重过大，长时间握持出现手腕疲劳的问题。杯体主体采用上宽下窄的锥形收口结构，上部大口径设计既方便加注油漆、减少加注时的洒漏问题，也能在清洗时伸入清洁工具，彻底清理杯壁残留的固化漆料；

　　下部锥形收口直接对接喷枪的进料通道，锥形结构能让油漆在重力作用下自然向出料口汇聚，减少杯内残料余量，避免作业后期供料不足出现断漆、喷溅的问题。侧部的倾斜出料管角度经过反复适配，与Badger350喷枪的进料接口完全契合，安装后出料管与枪身进料通道同轴度误差控制在极小范围，不会出现密封错位导致的漏漆问题，同时倾斜角度能保证在喷枪常规握持喷涂角度下，杯内油漆始终能覆盖出料口进液端，哪怕杯内剩余漆料较少时，也不会因为角度问题吸入空气造成出料断续。杯体的壁厚设计兼顾了结构强度与轻量化需求，金属材质的杯壁做了均匀壁厚处理，既不会因为壁厚过薄在加注溶剂型油漆时出现形变、密封失效的问题，也不会因为壁厚过大增加不必要的重量，影响手持操作的灵活性。

　　安装边界上，杯体下部的连接位尺寸完全匹配Badger350喷枪的进料口标准尺寸，安装时不需要额外加装转接件，直接卡接或旋接即可完成固定，密封面的尺寸公差经过严格控制，装配后能承受常规喷涂作业的供料压力，不会出现渗漆情况。从功能特性来看，这款油漆杯的敞口设计也方便作业过程中临时添加漆料、调整油漆浓度，不需要将杯体从枪身上完全拆下就能完成补料操作，能有效减少作业中断时间；光滑的金属内壁不容易附着漆料，每次作业后只需要用对应溶剂简单冲洗就能清理干净，不会因为残留漆料固化影响后续使用的供料顺畅度。设计过程中也充分考虑了实际使用的细节，比如杯体上部的敞口边缘做了卷边处理，加注漆料时不容易刮伤操作工人的手套或皮肤，

　　侧出料管与杯体的连接位置做了圆弧过渡，没有应力集中的尖角结构，哪怕长期接触溶剂、反复拆装清洗，也不会出现连接位开裂的问题。在实际喷涂作业中，这类配套油漆杯的结构合理性往往容易被忽略，但实际上供料部件的残料率、密封性、配重平衡，都会直接影响最终的喷涂成品质量，比如如果杯体出料角度设计不合理，喷涂立面工件时很容易吸入空气，导致漆面出现气泡、断痕；如果杯体锥度设计不当，残料过多会造成漆料浪费，尤其是使用成本较高的特种模型漆、小批量定制漆料时，残料带来的成本损耗会明显上升。这款结构的设计完全围绕Badger350喷枪的使用场景展开，没有冗余的结构，所有外形设计都服务于实际使用需求：锥形杯身兼顾容量与重心，侧斜出料管保证各角度供料稳定，大敞口方便加注与清洗，精准的接口尺寸保证装配密封性，完全能满足精细喷涂作业对供料部件的各项实际要求。
