直列四缸内燃动力总成结构设计展示

项目分类:发动机 发布时间:2022-03-03 ID:574241
  • 直列四缸内燃动力总成结构设计展示
  • 直列四缸内燃动力总成结构设计展示
  • 直列四缸内燃动力总成结构设计展示
  • 直列四缸内燃动力总成结构设计展示
  • 直列四缸内燃动力总成结构设计展示
  • 直列四缸内燃动力总成结构设计展示
  • 直列四缸内燃动力总成结构设计展示
  • 直列四缸内燃动力总成结构设计展示
  • 直列四缸内燃动力总成结构设计展示
  • 直列四缸内燃动力总成结构设计展示
  • 直列四缸内燃动力总成结构设计展示
  • 直列四缸内燃动力总成结构设计展示
  • 直列四缸内燃动力总成结构设计展示
  • 直列四缸内燃动力总成结构设计展示
  • 直列四缸内燃动力总成结构设计展示
  • 直列四缸内燃动力总成结构设计展示
  • 直列四缸内燃动力总成结构设计展示

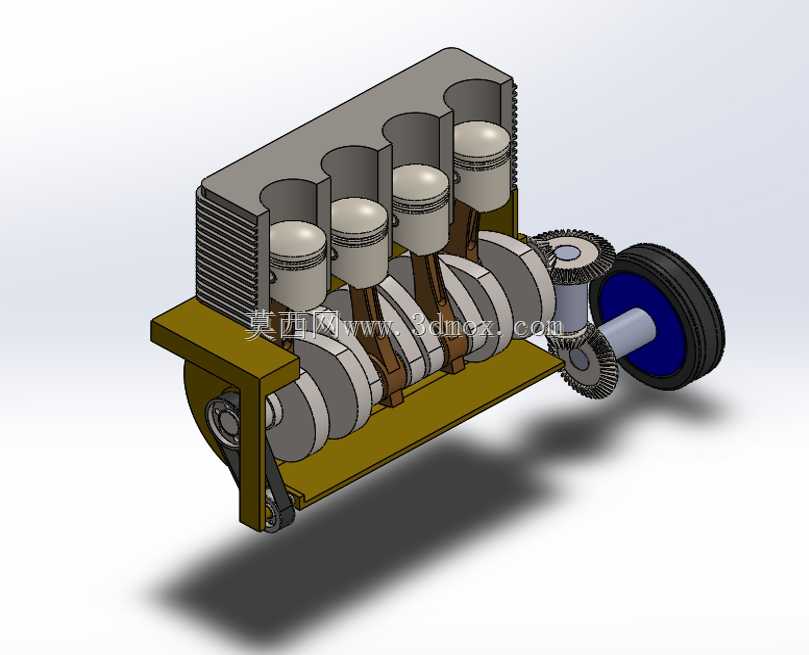

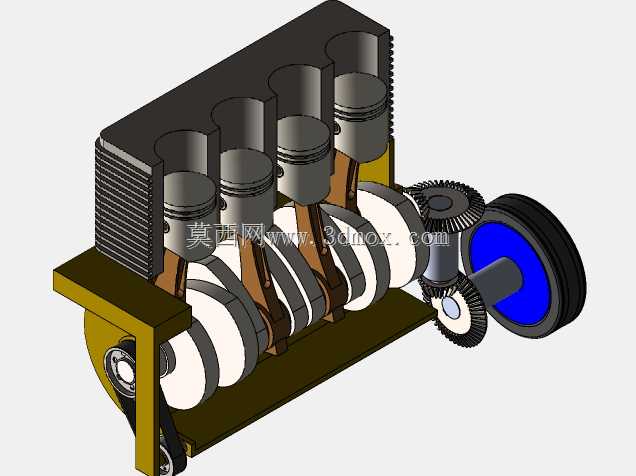

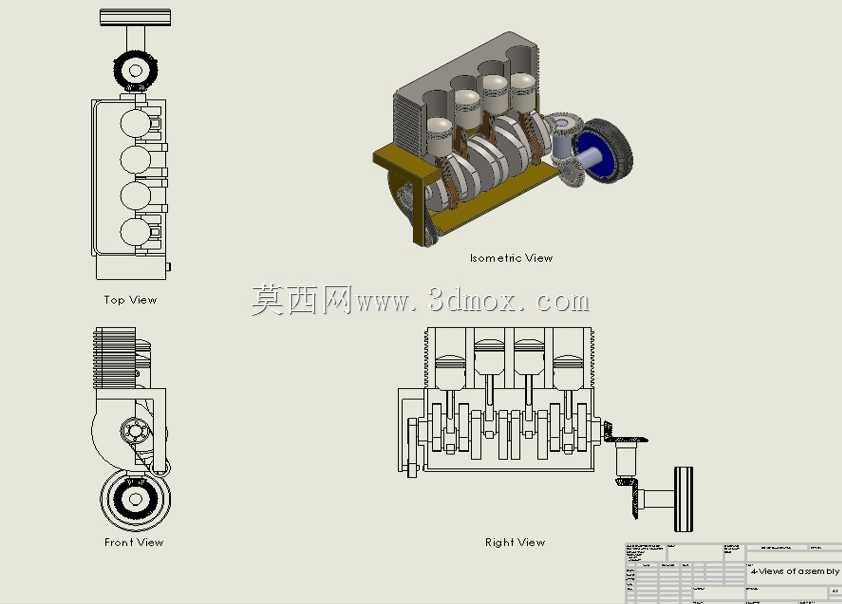

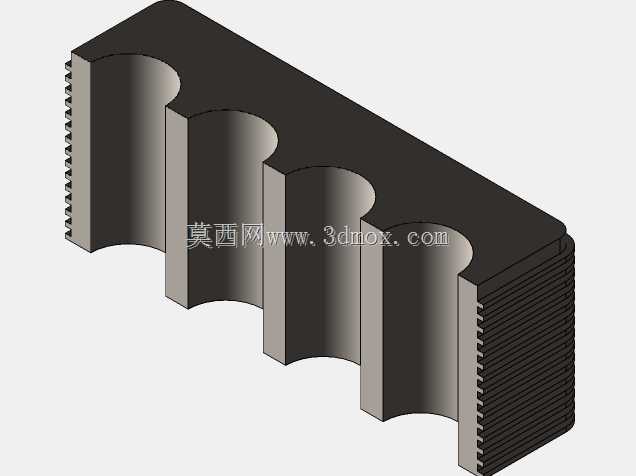

  这套直列四缸动力结构的三维设计,核心面向乘用车、小型工程机械的动力配套场景做结构还原,覆盖了从活塞往复运动到曲轴旋转输出的完整动力传递链路,可用于动力系统选型阶段的结构校核、教学场景的原理演示,也能作为新入门结构工程师熟悉内燃机核心构造的参考样本。从实际用途来看,该结构还原了量产四缸汽油机的核心运动逻辑,四个活塞沿气缸体直列排布,相邻气缸做功行程错开180度曲轴转角,能保证动力输出的平顺性,避免单缸或双缸结构动力输出间断、振动过大的问题,适配1.0L-2.0L排量区间的轻型动力需求,可匹配家用轿车、小型货运车辆、小型农用机械的动力安装位。设计过程中优先考虑了运动干涉的规避,曲轴的曲柄销排布严格按照四缸机的点火顺序做相位偏移,

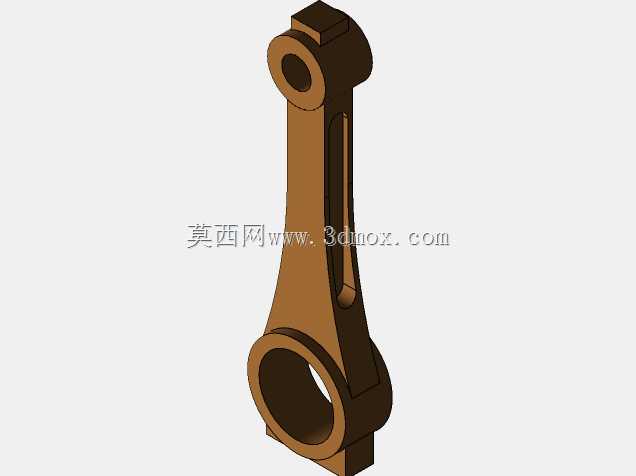

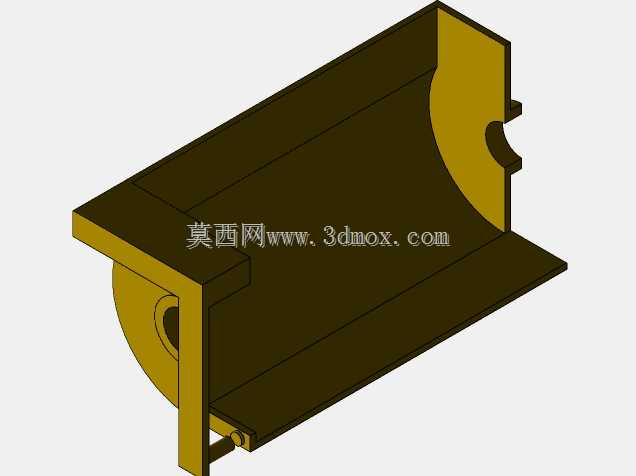

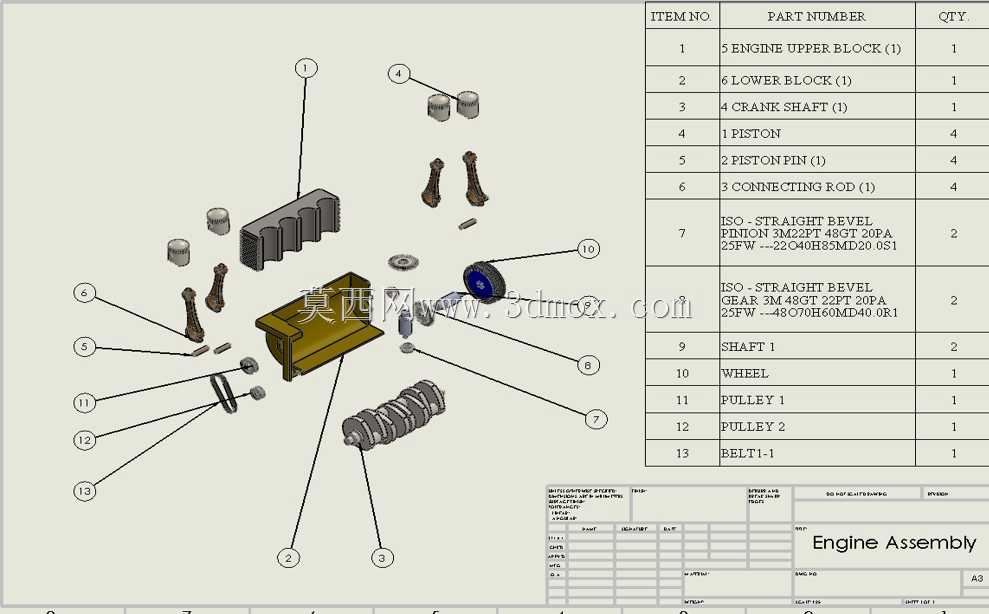

  每个曲柄销对应一个活塞的连杆安装位,连杆大头采用剖分式结构设计,方便与曲轴的装配固定,活塞裙部预留了足够的往复运动间隙,避免热胀冷缩后出现拉缸问题。气缸体采用整体式铸铁结构的建模逻辑,外壁设置了散热鳍片结构,对应风冷机型的散热需求,若适配水冷机型可直接在气缸壁内部预留冷却水套的腔体,不需要大幅调整外部安装边界。从安装边界来看,整个动力总成的输出端位于曲轴前端,配套设置了正时齿轮组与皮带轮结构,齿轮组的传动比严格匹配曲轴与凸轮轴的2:1转速要求,保证进排气门的开闭时机与活塞运动相位完全对应,不会出现气门顶活塞的装配故障。油底壳位于气缸体下方,预留了机油存储的腔体空间,安装时可通过气缸体侧面的三个固定吊耳与整车副车架做刚性连接,

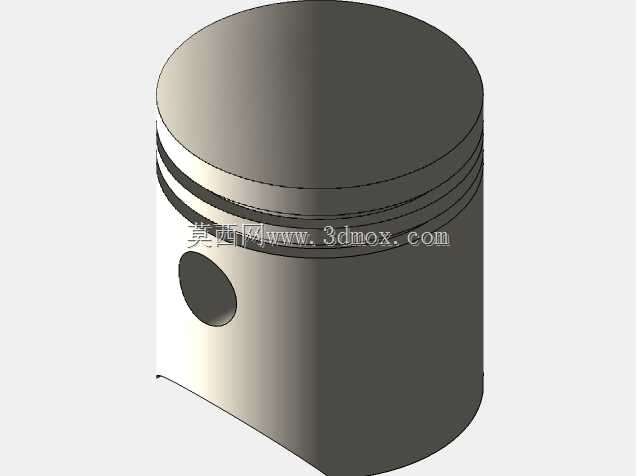

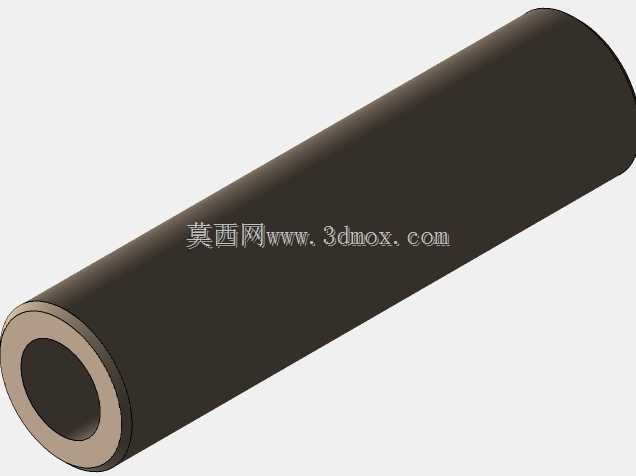

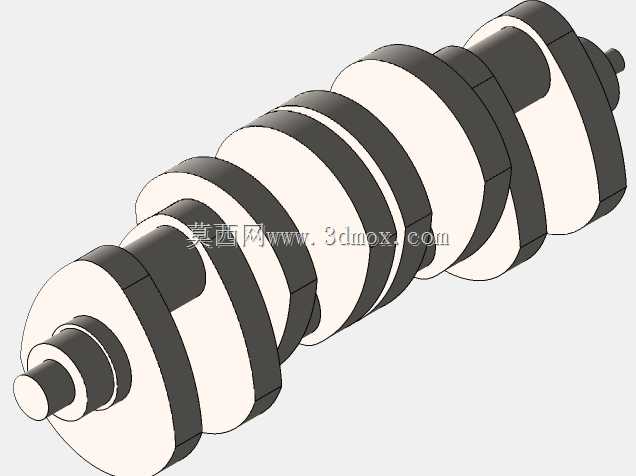

  固定孔位的间距参考了主流家用车型的动力悬置安装尺寸,不需要额外做转接支架即可适配多数前置前驱车型的动力舱布局。外形尺寸方面,整个模型的长宽高比例严格按照量产1.6L自然吸气发动机的尺寸做等比例还原,气缸中心距保持在88mm的常规设计值,既保证了气缸壁有足够的结构强度承受燃烧爆发压力,也不会因为中心距过大导致整个动力总成宽度超标,影响动力舱的布局空间。曲轴的主轴颈直径设置为52mm,连杆轴颈直径为48mm,圆角处做了应力卸载结构的建模,对应实际生产中需要做圆角滚压强化的工艺位置,能有效降低曲轴运转过程中的应力集中问题,避免长期交变载荷下出现曲轴断裂的故障。活塞部分采用了三道活塞环的结构设计,两道气环负责密封燃烧室内的高压燃气,

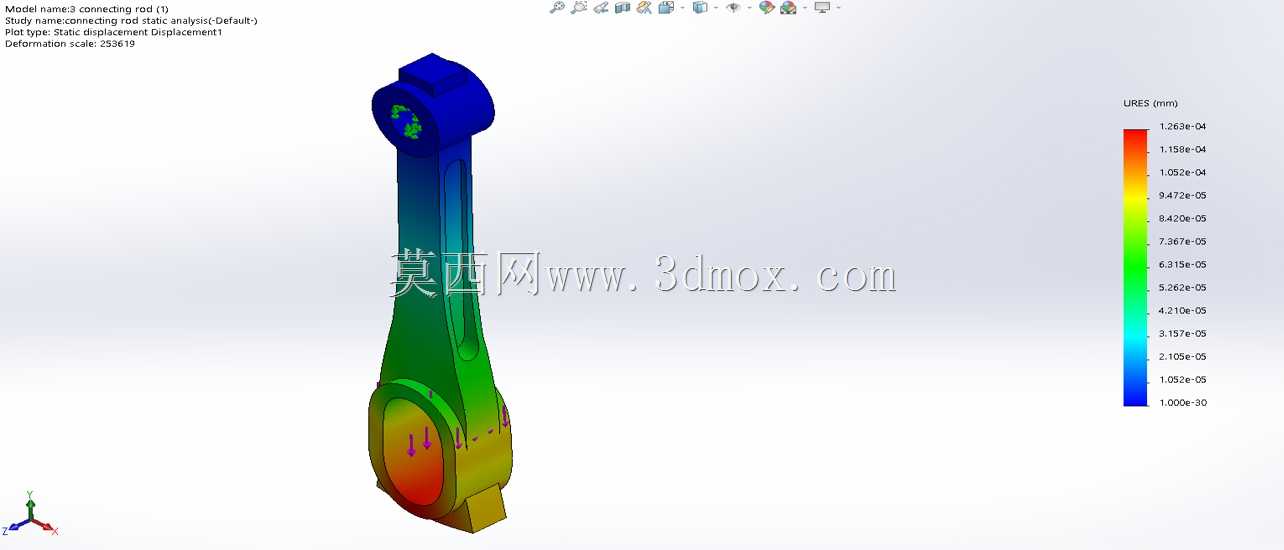

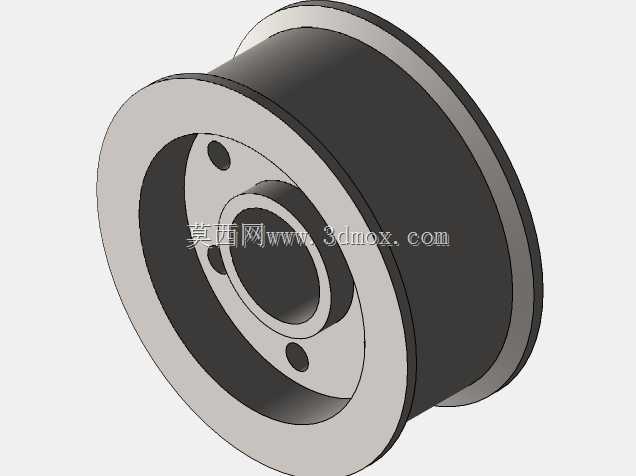

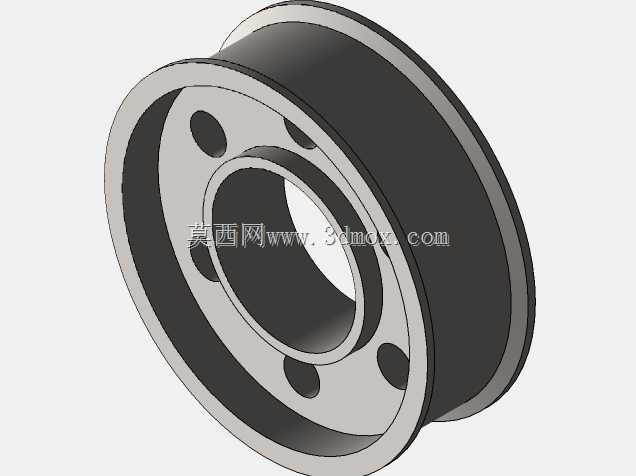

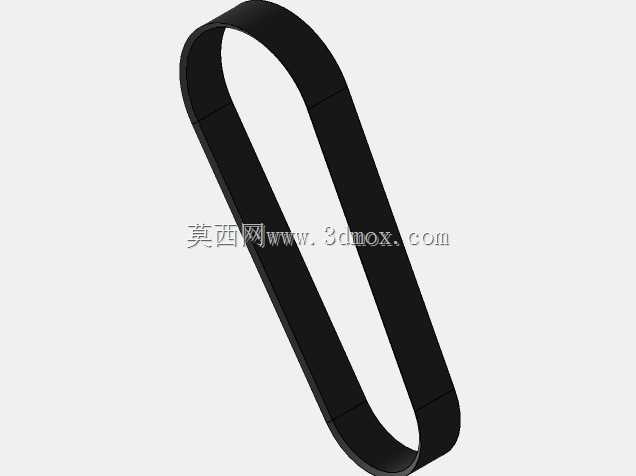

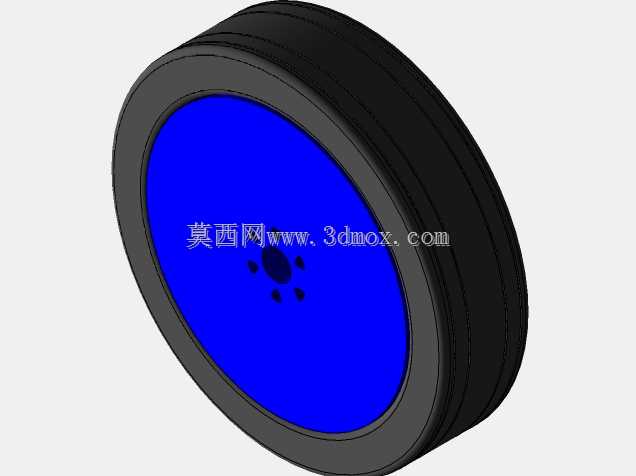

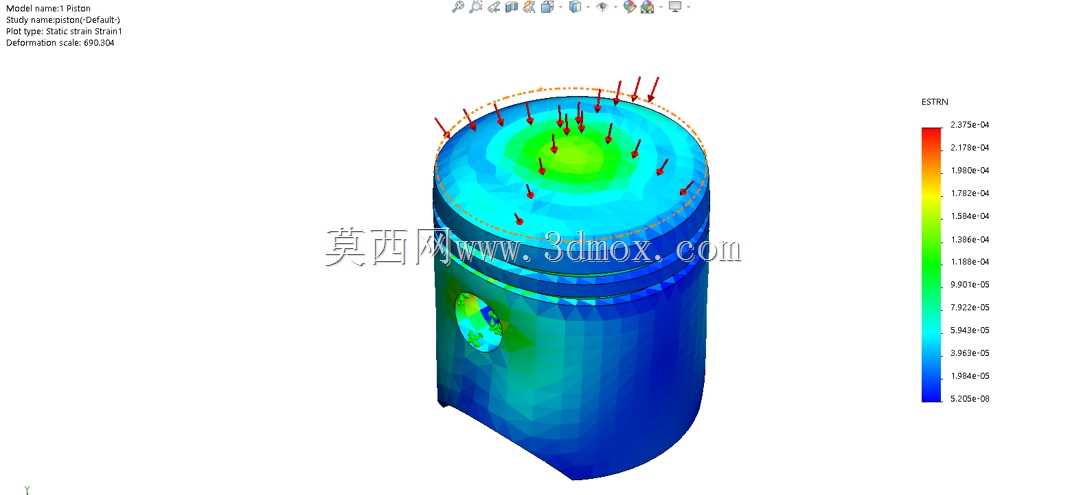

  一道油环负责刮除气缸壁上多余的机油,活塞销采用全浮式设计,两端设置卡环槽安装限位卡环,避免活塞销轴向窜动刮伤气缸壁。前端的皮带轮采用多楔带轮结构,可同时驱动发电机、水泵、空调压缩机等附属部件,皮带轮的减震橡胶层也在模型中做了结构体现,能降低曲轴运转的扭转振动传递到附属部件,提升附属部件的使用寿命。整个结构的建模过程中,所有运动部件都做了配合间隙的预留,活塞与气缸壁的间隙设置为0.03mm-0.05mm,曲轴主轴颈与轴瓦的间隙设置为0.02mm-0.04mm,完全符合实际量产机型的装配公差要求,可直接用于运动仿真分析,模拟不同转速下的活塞运动加速度、曲轴受力情况,也能进一步开展有限元分析,校核曲轴、连杆、活塞等核心受力部件的结构强度,验证不同工况下的部件变形量是否在设计允许范围内。
