便携式应急启动电源外观结构设计

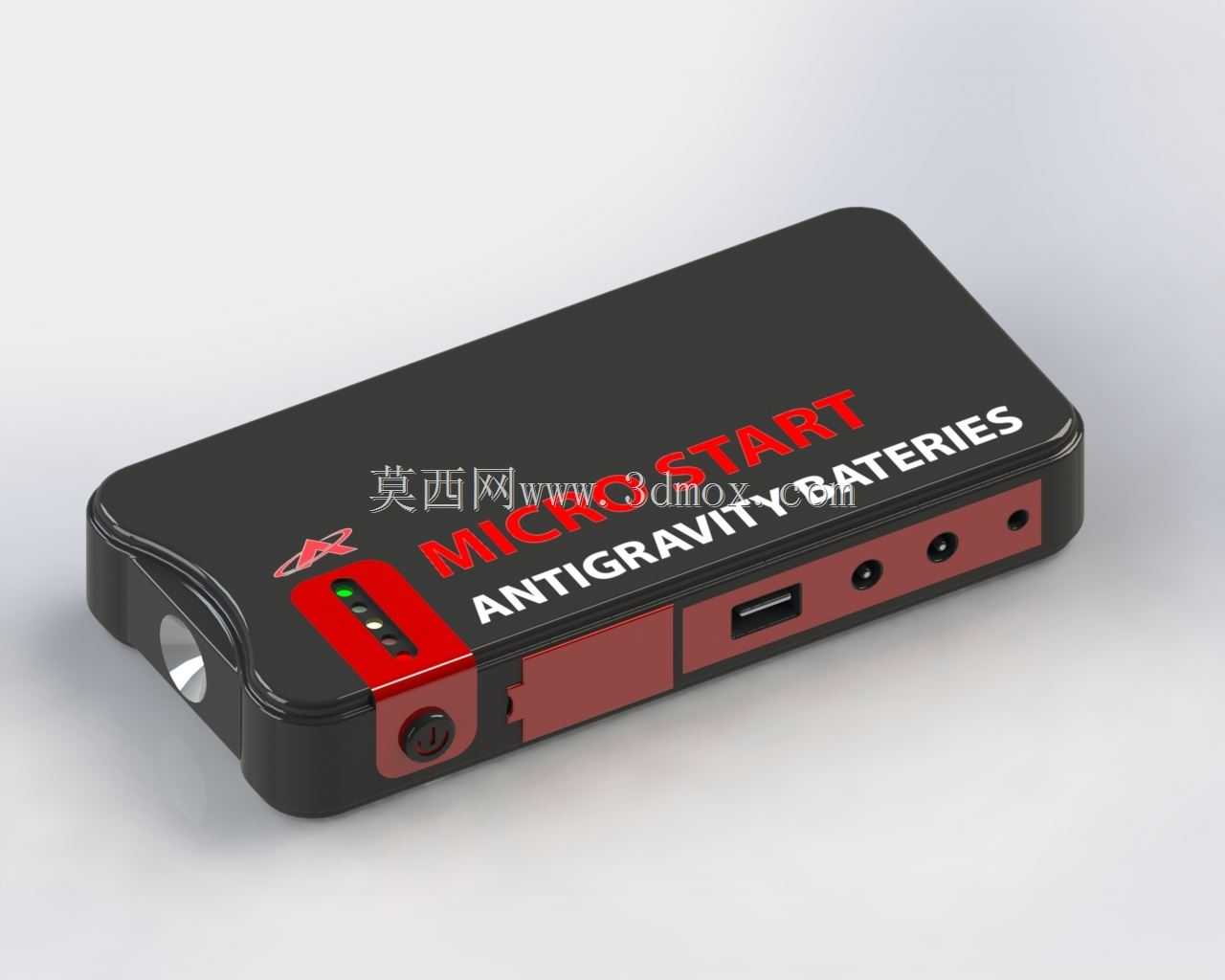

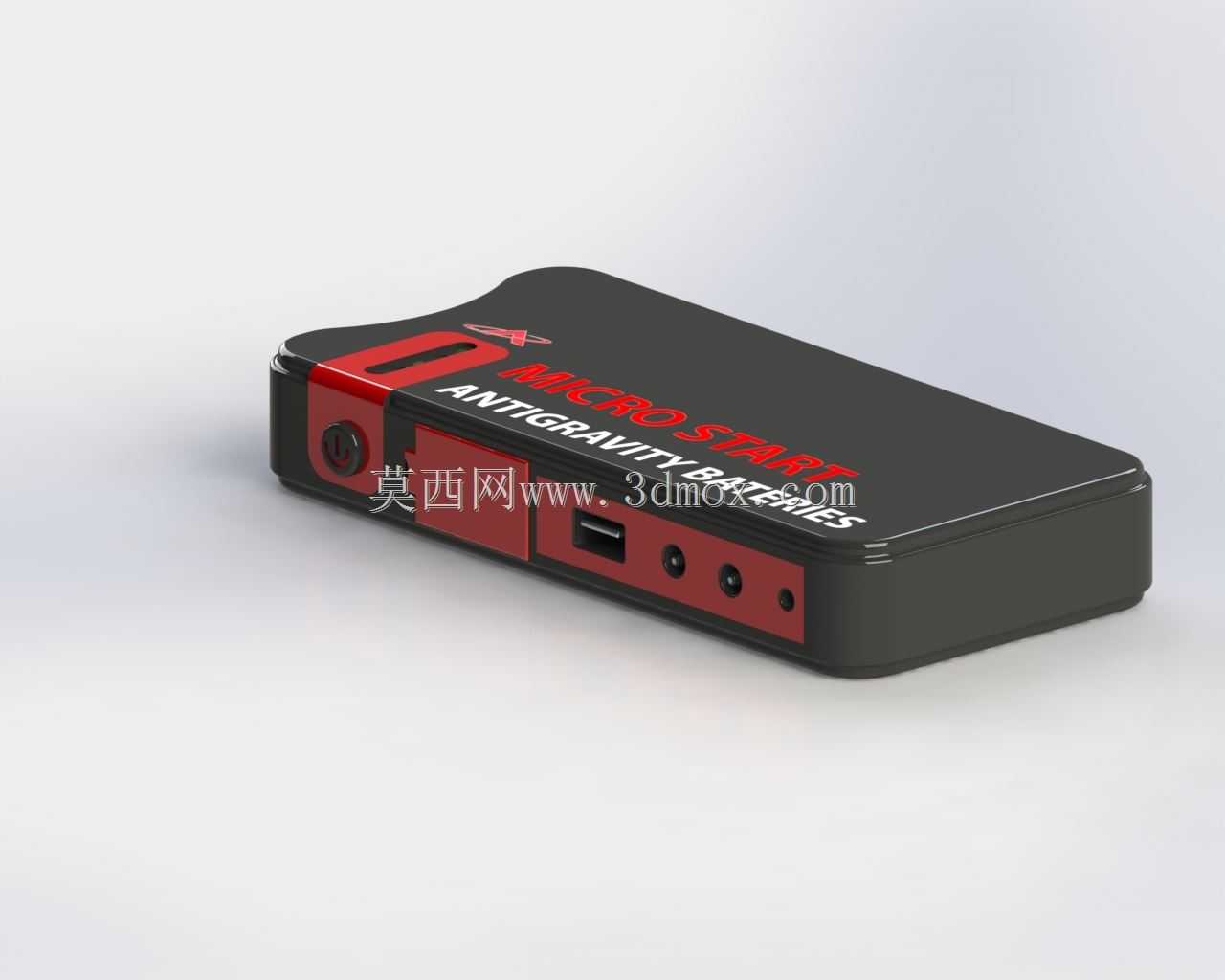

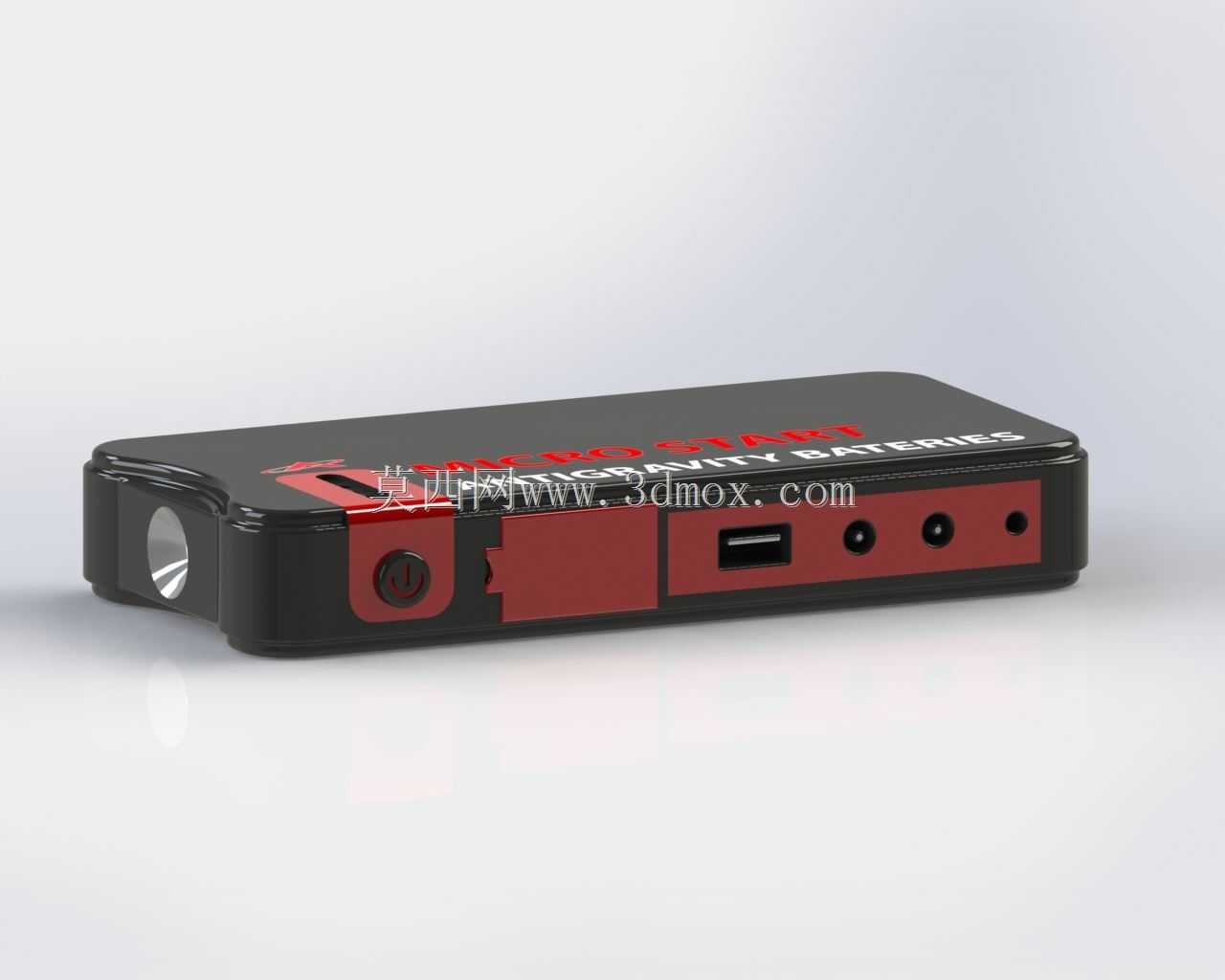

　　这款便携应急启动装置的结构设计，首先围绕户外应急、车载亏电救援的核心场景展开，日常使用中用户往往需要在光线不足的地下车库、野外路边完成车辆搭电操作，因此在壳体端部集成了高亮度照明模组，照明角度与设备握持姿态匹配，单手握持时照明方向自然对准车辆电瓶接线位，无需额外手持照明工具。壳体采用分体式卡扣加螺丝紧固的结构，上下壳合模线沿设备侧棱分布，既避免日常握持时合模线硌手，也能在跌落时让棱边承受主要冲击力，保护内部电芯与电路板组件。接口区域集中布置在设备单侧，从左至右依次排布大电流电瓶夹输出接口、USB快充输出口、直流输出接口与状态指示灯孔，接口外侧设置了一体式防尘胶塞，胶塞与壳体通过软胶连接筋一体成型，避免胶塞丢失，

　　日常闲置时胶塞完全覆盖接口，阻挡灰尘与泼溅水汽侵入内部电路。设备侧面设置了圆形功能按键，按键表面做了防滑凸点处理，戴劳保手套操作时也能准确按压，按键下方对应内部电路板的轻触开关位置，设置了弹性支撑筋，避免按压时壳体塌陷影响手感。内部电芯仓做了独立的隔舱设计，电芯与仓壁之间预留了缓冲泡棉安装位，可吸收车辆行驶、跌落时产生的冲击，防止电芯移位引发的安全隐患。设备整体外形采用圆角长方体设计，边角做了R8以上的大圆角过渡，既可以减少跌落时的应力集中，也能适配常规车载储物格的尺寸边界，放入车门储物槽、扶手箱时不会出现卡滞。壳体表面做了双色注塑处理，握持区域采用磨砂软胶材质，提升握持摩擦力，即使手上沾有油污、水渍也能稳定握持，

　　非握持区域采用硬质高光材质，便于擦拭表面污渍。从安装边界来看，设备整体厚度控制在28mm以内，长度150mm左右，宽度80mm上下，可轻松放入常规牛仔裤口袋、工具包侧袋，不会占用过多储物空间。内部电路板固定采用三点式定位柱加螺丝锁紧的方式，定位柱高度统一，确保电路板与壳体内壁之间预留3mm的散热间隙，大电流工作时产生的热量可通过间隙内的空气对流散出，避免热量积聚影响元件寿命。电瓶夹输出接口采用大电流铜质嵌件，嵌件与壳体注塑时一体埋入，可承受峰值200A以上的启动电流，不会出现大电流下接口融化、松动的问题。USB接口外侧做了加厚的凸台保护，日常插拔数据线时凸台承受侧向力，避免接口受力开焊。状态指示灯采用导光条设计，

　　导光条嵌入壳体表面的凹槽内，光线均匀柔和，强光下也能清晰识别设备剩余电量与工作状态。设备端部的照明模组采用独立的密封仓设计，灯罩与壳体之间设置了密封胶圈，可应对雨天户外使用的泼溅场景，照明模组具备常亮、频闪、SOS三种工作模式，通过侧面的功能按键循环切换，满足不同场景的使用需求。壳体内部还预留了过流、过压保护板的安装位置，保护板与电芯之间采用镍片焊接连接，连接点位做了绝缘处理，避免短路风险。整体结构设计没有冗余的装饰件，所有外部特征都服务于实际使用功能，没有为了外观造型牺牲操作便利性与结构可靠性，在控制整体重量的前提下，通过结构优化提升了抗冲击、防泼溅的能力，适配车载应急、户外作业、日常移动供电等多场景的使用需求。
