Acer E-Mill Ultima-4VK制动器轴承盖结构

　　在立式铣床的主轴传动端，制动器承担着主轴快速停转、定位锁止的核心功能，而轴承盖作为制动器组件与主轴轴承组之间的衔接零件，直接决定了轴承腔的密封可靠性、轴承轴向定位精度，以及制动器摩擦副的安装基准稳定性。这款适配Acer E-Mill Ultima-4VK型号铣床的制动器轴承盖，在设计阶段就围绕铣床加工时的复杂工况做了针对性的结构优化，没有采用通用轴承盖的对称式结构，而是结合制动器壳体的安装轮廓做了局部切边处理，避免了与制动器内部摩擦片回位弹簧、拨叉组件的运动干涉。

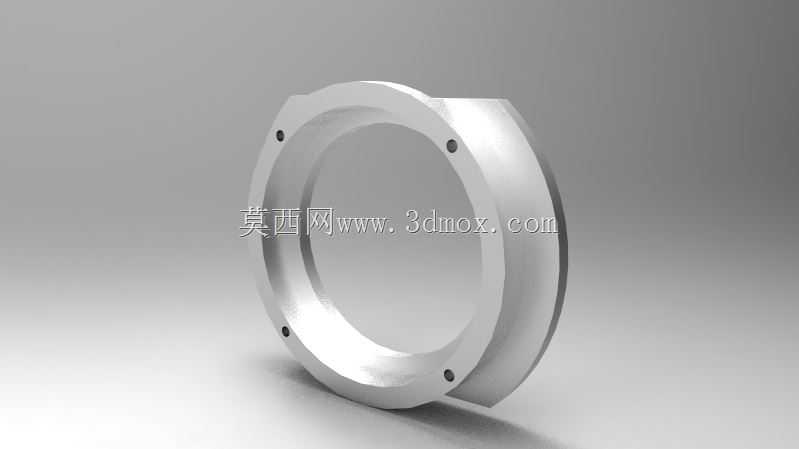

　　从实际安装边界来看，该零件的主体为环形回转结构，内孔直径匹配主轴轴承外圈的配合公差，采用基轴制过渡配合设计，装配时可通过端面压合实现轴承外圈的轴向限位，防止主轴在铣削受力时出现轴承窜动，影响加工面的形位公差。零件的环形端面上均匀分布4个螺纹安装孔，孔位与制动器壳体的安装螺柱完全对齐，装配时可通过定扭矩扳手按对角顺序锁紧，保证盖体与壳体结合面的压力均匀，避免因局部压紧力不足导致润滑脂渗漏，或是因压紧力过大造成盖体变形、轴承外圈卡滞。

　　不同于普通端盖的平面结合面设计，这款轴承盖与制动器壳体贴合的端面加工有环形密封槽，可嵌入耐油橡胶O型圈，在铣床切削液喷淋、金属粉尘弥漫的加工环境中，能有效阻挡外界杂质进入轴承腔，同时防止轴承腔内的锂基润滑脂泄漏到制动器摩擦副表面，避免摩擦片打滑造成制动失效。盖体的外侧轮廓做了圆弧过渡的加厚处理，对应制动器拨叉的运动行程位置预留了足够的避让空间，拨叉在推动摩擦片轴向移动完成制动、释放动作时，不会与盖体发生剐蹭，减少了不必要的运动磨损。

　　从零件的加工工艺角度看，该轴承盖采用45号钢模锻毛坯制作，经数控车床完成内外圆、端面的粗精加工后，再通过加工中心完成安装孔、密封槽、避让缺口的铣削加工，所有配合面的粗糙度控制在Ra1.6以内，非配合面做发黑防锈处理，适配车间日常使用的防锈需求。零件的轴向厚度经过严格计算，既保证了足够的结构刚性，在轴承轴向受力、制动器制动反冲力作用下不会发生形变，又尽可能控制了零件重量，减少主轴组件的转动惯量，提升主轴启停的响应速度。

　　在实际设备维护场景中，这款轴承盖的拆卸空间预留充足，松开4个安装螺栓后即可通过盖体上预留的起拔螺孔将盖体平稳顶出，不会在拆卸过程中损伤配合面或是轴承外圈，大幅降低了日常更换密封件、补充润滑脂、检修制动器的操作难度。盖体的内孔边缘做了倒角导向处理，装配时可顺利套入轴承外圈，不会刮伤轴承外圈的配合表面，也能避免O型圈在装配过程中被锐边切损，保证密封结构的装配可靠性。

　　针对铣床加工时的振动工况，该轴承盖的安装孔位周边做了局部加厚凸台设计，螺栓锁紧时的压紧力通过凸台均匀传递到结合面，不会因长期振动造成螺栓松动，也避免了盖体在螺栓压紧力作用下出现翘曲变形。盖体与轴承外圈接触的端面垂直度公差控制在0.02mm以内，保证轴承安装后外圈与主轴的同轴度符合设计要求，避免主轴高速运转时出现偏摆，影响加工精度与轴承使用寿命。
