定尺薄板开卷送料设备结构设计

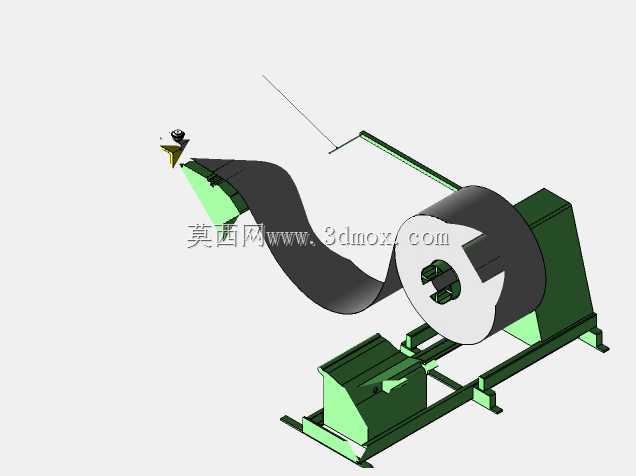

　　在钣金冲压、剪切下料的连续生产场景里，卷材的开卷放料是整条产线的起始工序，这台定尺薄板开卷设备的设计，核心就是解决成卷薄钢板、镀锌板、彩涂板的平稳放料问题，避免材料散卷、跑偏，为后续的校平、定尺剪切、冲压工序提供张力稳定的带料输入。从结构布局来看，设备主体采用型钢焊接机架作为承载基础，机架底部预留了地脚安装孔位，安装时需要匹配车间地面的预埋钢板，整体安装边界长度适配常规1250mm幅宽卷材的放料需求，宽度方向预留了上料小车的进出空间，高度方向考虑了最大卷径1500mm卷材的回转半径，避免卷材转动时和地面、周边防护结构产生干涉。核心的涨紧卷轴采用四棱锥涨套结构，和卷材内孔的接触面积大，涨紧后不会出现卷材和卷轴的相对滑动，

　　针对薄板材料易被夹伤的特点，涨块的接触面做了圆弧过渡处理，不会在材料内圈留下压痕，卷轴的驱动端配置了阻尼制动结构，在后续牵引机构拉动带料时，能提供恒定的阻尼张力，避免卷材因为惯性出现过放、散卷的问题，当牵引停止时，阻尼结构能立刻锁止卷轴，防止带料松垂。设备的入料侧配置了斜向挡料臂，上料时可以对卷材进行轴向定位，保证卷材的中心和后续送料中心重合，减少后续校平工序的跑偏调整量；出料侧配置了可调节的托料导板，导板的高度可以根据不同厚度的材料进行调整，薄板放料时导板和带料下表面保持微小间隙，既可以承托下垂的带料，又不会刮伤材料表面。设计时特意考虑了薄板的易变形特性，整个放料路径上没有尖锐的棱角，所有和材料接触的滚轮、

　　导板边缘都做了圆角抛光处理，避免材料表面出现划伤，影响后续的喷涂、覆膜等表面处理工序。机架的结构做了加强筋设计，因为满卷卷材的重量较大，焊接后整体去应力处理，避免长期承重出现机架变形，导致卷轴倾斜、带料跑偏的问题。在实际生产场景中，这台设备可以和后续的校平机、伺服送料机、剪板机或者冲压生产线联动，不需要人工频繁拉扯调整带料，只需要在上料时将卷材吊装到卷轴上，涨紧固定后，将料头引入后续设备即可连续生产，相比传统的简易放料架，能大幅降低薄板放料过程中的材料损耗，减少因为带料跑偏、张力不均导致的剪切尺寸超差、冲压送料不准的问题。针对不同厚度的薄板，阻尼张力可以通过调节机构进行无级调整，加工0.2mm的超薄彩涂板时，

　　调小阻尼避免材料被拉变形，加工2mm的冷轧钢板时，调大阻尼保证足够的制动力，不会出现惯性过放。设备的上料端预留了压料臂的安装位置，针对厚度更薄、弹性更大的卷材，可以加装压料臂，压住卷材外圈，防止开卷过程中材料弹开伤人，提升操作安全性。整体结构没有采用复杂的电控元件，纯机械结构配合阻尼调节，维护成本低，适合中小型钣金加工企业的连续下料生产场景，安装时只需要保证机架的水平度，调整好卷轴和后续送料机构的平行度，就可以长期稳定运行，不需要频繁的调试维护。
