六角柄转半英寸卡盘连接适配结构

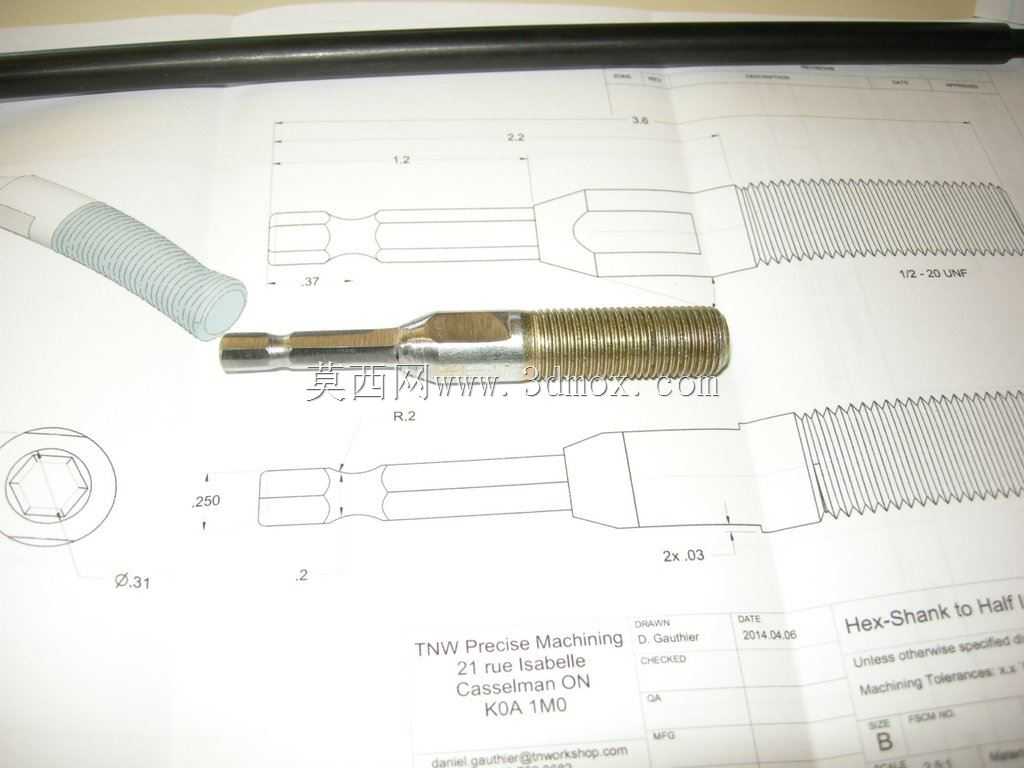

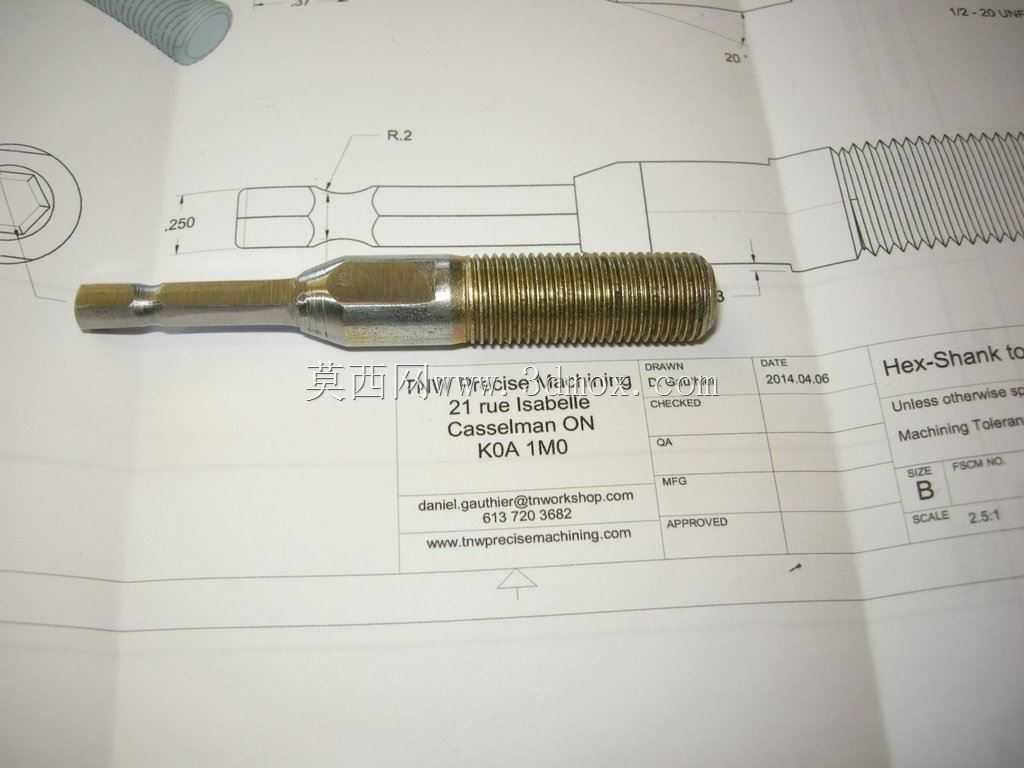

　　在农用机具维修、户外现场钻孔作业的场景里，经常会遇到电动工具输出接口与卡盘不匹配的问题，尤其是手持电钻、充电式起子机这类采用六角快换输出轴的设备，要装夹半英寸规格的钻夹头时，没有合适的转接件就无法完成装夹，直接影响作业效率。这款六角柄至半英寸卡盘适配器，就是为解决这类跨接口装夹需求设计的转接部件。从结构设计来看，整体采用细长杆状布局，一端为标准六角传动柄，截面尺寸匹配常规电动工具的六角快换夹头夹持范围，柄部做了防滑滚花处理，装入工具输出端后能有效避免传动过程中出现打滑、空转的情况，滚花的齿距和深度经过实际验证，既不会因为齿过尖损伤夹头内壁，又能提供足够的静摩擦力传递扭矩。另一端为半英寸规格的卡盘连接端，

　　尺寸严格匹配对应规格卡盘的安装内孔，连接端的同轴度控制在0.02mm以内，保证装夹后卡盘转动时的径向跳动量控制在合理范围，不会因为转接导致钻孔时出现偏摆、孔径超差的问题。设计过程中首先考虑的是现场作业的实际受力情况，这类转接件在钻削金属、硬木材质时，需要传递的最大扭矩接近15N·m，所以整体选用合金结构钢作为基材，经过调质处理后表面硬度达到HRC38-42，既有足够的芯部韧性承受冲击载荷，又有足够的表面耐磨性应对频繁装拆的磨损。外形尺寸上，整体长度控制在100mm左右，六角柄段长度为25mm，刚好能完全插入常规快换夹头的夹持深度，不会因为柄部过短导致夹持不稳，也不会因为柄部过长造成转接后整体悬伸量过大，增加转动时的抖动。

　　中间的杆身部分做了等直径设计，直径为8mm，在保证足够抗弯强度的前提下，尽可能减少杆身重量，长时间手持作业不会增加额外的负重。卡盘连接端的长度为18mm，配合端面的定位台阶，安装卡盘时能直接顶到定位面，不需要反复调整安装深度，保证卡盘安装后的轴向位置精度。实际使用时，只需要将六角柄端插入电动工具的快换夹头，确认卡紧后将半英寸卡盘拧入连接端，锁紧卡盘的固定螺丝即可完成装配，整个装拆过程不需要额外的专用工具，适合野外无电源辅助、维修现场工具不全的场景。这类转接件的应用场景并不局限于农用维修，在家装钻孔、设备安装、金属加工的辅助作业中都能用到，比如给充电起子转接卡盘后装夹麻花钻、丝锥、打磨头等附件，能大幅拓展手持电动工具的使用范围，不用为了不同的接口单独购置专用设备，降低工具采购成本。设计时还特意在六角柄与杆身的过渡位置做了R2的圆角过渡，避免应力集中导致传动过程中柄部断裂，之前很多同类转接件就是因为过渡位置直角处理，在承受大扭矩冲击时容易从根部断裂，这个细节优化能大幅提升部件的使用寿命。卡盘连接端的螺纹精度控制在6H级，和卡盘的连接螺纹配合间隙合理，不会出现过紧拧不动或者过松晃动的问题，连接后螺纹的啮合长度达到12mm，足够传递额定扭矩，不会因为螺纹啮合不足导致滑牙。杆身的表面做了喷砂氧化处理，既可以提升表面的防锈能力，在潮湿的户外作业环境下不容易生锈，又能增加表面的摩擦力，装拆时手持杆身拧动卡盘不容易打滑。从安装边界来看，

　　这款适配器适配所有带1/4英寸六角快换输出的电动工具，连接端适配所有标准半英寸内螺纹连接的钻夹头，不需要对原有工具或者卡盘做任何改装，直接装夹即可使用，适配范围覆盖市面上绝大多数主流手持电动工具和常规规格卡盘。在实际钻削测试中，使用这款适配器装夹10mm麻花钻钻削Q235钢板时，进给量控制在0.1mm/r，转速300r/min的工况下，连续钻削20个孔没有出现打滑、变形、断裂的问题，钻削后的孔径偏差在0.05mm以内，满足常规现场作业的精度要求。针对作业中可能出现的过载情况，设计时特意将六角柄的抗扭强度设置为高于杆身的抗扭强度，当出现过载卡钻时，杆身会先发生变形，不会损坏电动工具的输出夹头，也不会导致卡盘内部结构损坏，把故障损失控制在最低。
