定尺薄板开卷送料设备结构设计

　　这套定尺薄板开卷设备，主要面向五金冲压、钣金剪切生产线的前端供料环节，适配冷轧钢卷、镀锌薄板卷、铝卷等多种卷状薄型金属带材的开卷输送作业，是冲压自动化线、剪板机下料工位不可或缺的前端配套单元。在实际生产场景中，这类设备常布置在卷材存放区与加工主机之间，替代传统人工开卷、拖料的作业模式，解决薄料开卷过程中易出现的表面划伤、带材跑偏、送料张力不均导致的板料变形问题，尤其适配0.3-2mm厚度范围内的薄板加工需求，在家电外壳冲压、汽车覆盖件下料、五金配件连续冲压等场景中应用广泛。

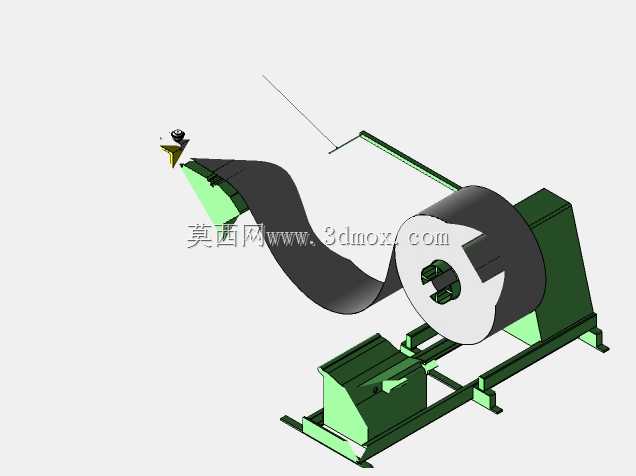

　　从结构设计逻辑来看，整套设备采用分体式模块化布局，核心由卷材承托主轴单元、侧边挡料限位机构、导料斜托组件、机架支撑底座、出料导向臂几个部分组成。主轴部分采用涨缩式芯轴结构，可适配不同内径规格的卷材装夹，装夹时通过芯轴的径向涨紧固定卷材内圈，避免开卷过程中卷材松脱打滑；主轴两侧配置可调式挡料盘，可根据卷材的实际宽度调整挡料盘间距，限制卷材轴向窜动，保证带材输出时的轴向位置精度，从源头减少送料跑偏的概率。导料斜托组件设置在主轴出料侧，采用带光滑过渡面的托板结构，托板表面做低摩擦处理，薄带材从料卷引出后沿托板斜面平缓输送，避免带材因自重下垂产生折痕，托板的倾斜角度经过反复校核，匹配不同厚度带材的弯曲曲率，防止薄料因过度弯折产生塑性变形。

　　机架部分采用型钢焊接框架结构，底部设置可调式支撑脚，可根据现场地面平整度调整设备水平度，同时抵消设备运行过程中产生的小幅振动，保证开卷过程的稳定性。出料导向臂延伸至加工主机进料口位置，臂端设置可调式压料杆，可根据带材厚度调整压下间隙，在开卷启停过程中压住带材端头，防止带材回弹松散。整套设备的安装边界需要结合生产线整体布局核算，设备主体占地长度约2.2米，宽度约1.1米，主轴中心高度约0.8米，安装时需要预留卷材吊装的操作空间，主轴侧方至少留出1.5米的吊装作业通道，方便行车或叉车将卷材吊装到主轴位置；出料端与后续加工主机的进料口需要保持0.3-0.5米的衔接间距，方便调整导料位置，避免带材输送过程中出现卡滞。

　　在功能特性上，这套开卷设备采用被动式开卷结构，依靠后续送料机构的拉力带动料卷转动，相比主动开卷结构，更适配薄板加工的张力控制需求，不会因为主动送料速度与后续主机速度不匹配导致带材拉皱或者堆料。设备的挡料机构、托板位置、导向臂角度都设计为可调结构，可快速适配不同宽度、不同厚度、不同卷重的卷材，换型调整时间短，适配多品种小批量的钣金加工生产需求。结构设计过程中充分考虑了薄料加工的痛点，所有与带材接触的部位都做了圆角光滑处理，没有尖锐棱角，避免划伤带材表面，对于表面质量要求高的彩涂板、覆膜铝板加工场景也能适配。另外，机架底部预留了动力单元安装位，如果后续需要升级为主动开卷模式，可直接加装驱动电机与减速机构，不需要对主体机架做大规模改动，结构拓展性较强。在实际选型匹配时，需要结合后续加工主机的送料速度、卷材最大重量、带材最大宽度来校核主轴的承载能力，这套结构的主轴承载可适配最大2吨的卷材，满足常规中小型钣金生产线的开卷需求，安装时需要将设备固定在硬化地面上，避免大卷重上料时设备出现侧倾。
