标准轨距铁路钢轨结构三维设计

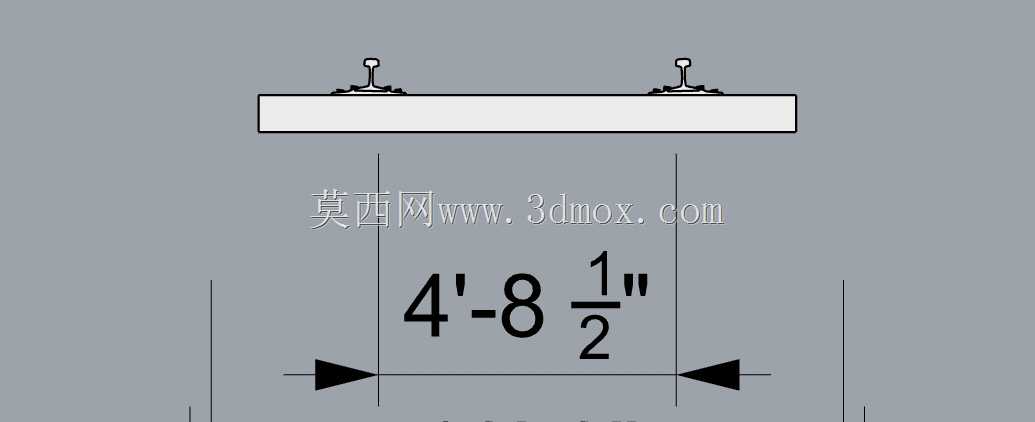

　　在铁路运输系统的线路铺设、站场改造以及工矿企业专用线建设场景中，钢轨作为直接承接列车轮压、引导车辆走行的核心承载部件，其结构尺寸的标准化直接决定了线路的适配性与运行安全性。本次设计的钢轨结构严格遵循1435mm标准轨距的配套尺寸要求，对应英制标注的4英尺8.5英寸轨距边界，在建模过程中完整还原了钢轨的轨头、轨腰、轨底三段式截面特征，同时兼顾了与扣件系统、轨枕的安装配合界面。从实际应用角度出发，钢轨的核心功能是将列车车轮的集中载荷均匀传递至下部轨枕与道砟结构，同时为车轮滚动提供连续、平顺的接触面，因此在设计时首先明确了轨头的圆弧轮廓参数，匹配常用铁路车辆轮对的踏面锥度，减少轮轨接触时的局部应力集中，降低长期运行后的磨耗速率。

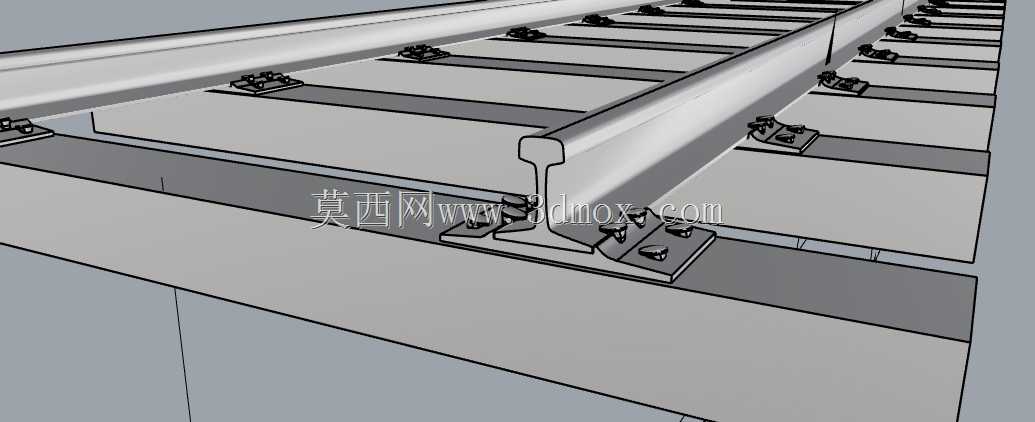

　　轨腰部分采用变厚度过渡结构，在保证垂向承载刚度的同时，预留了扣件弹条的安装避让空间，避免现场铺设时出现扣件与轨身干涉的问题；轨底则设计为宽面平底结构，增大与轨枕垫板的接触面积，分散垂向压力的同时，提升钢轨横向定位的稳定性，防止列车通过时产生过大的横向位移。设计过程中没有刻意追求非必要的细节冗余，而是优先保证安装边界尺寸的准确性：两根钢轨的内侧工作边距离严格控制在标准轨距公差范围内，轨顶平面的平面度公差满足线路铺设的平顺性要求，轨底的安装孔位（若为焊接长轨则省略孔位特征）匹配常用扣件的安装间距，可直接用于线路铺设的施工模拟、扣件系统的配套选型校核，也可作为铁路相关教学演示、站场布局三维仿真的基础构件使用。在结构细节处理上，

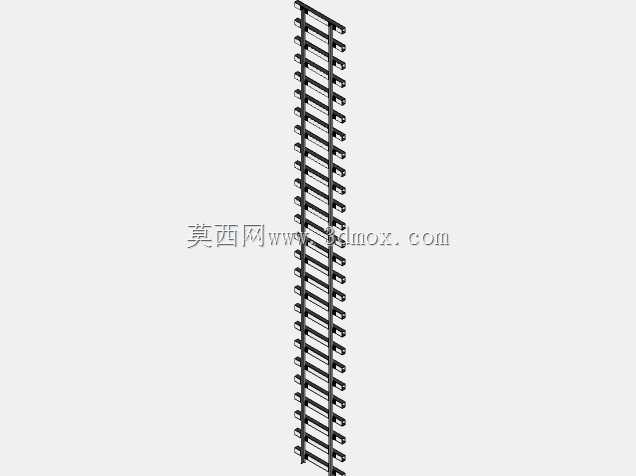

　　轨头的非工作边做了微小的倒角处理，避免长期运行后产生飞边损伤轮对；轨腰与轨头、轨底的过渡位置采用圆弧平滑过渡，减少应力集中点，符合钢轨实际生产的轧制工艺特征，不会出现直角转折等不符合实际加工逻辑的结构。不同于简化的示意性模型，该结构在建模时充分考虑了不同场景的使用需求：如果用于施工方案模拟，可直接搭配轨枕、道砟、扣件模型完成整段线路的装配，验证轨道铺设的标高、轨距是否符合设计要求；如果用于轮轨接触动力学仿真，可直接提取轨头的工作曲面作为接触边界，无需二次修整模型轮廓；如果用于工矿企业的厂区专用线设计，可根据实际载重需求调整钢轨的截面规格，当前模型的尺寸基准可直接作为参数化修改的基础模板。需要说明的是，

　　模型中呈现的轨距尺寸是全球多数国家铁路采用的标准轨距，适配绝大多数普速铁路、高速铁路以及城市轨道交通的地面线路钢轨选型，在进行专用线设计时，可根据实际运行的车辆轴重、运行速度调整钢轨的单重参数，但安装配合的边界尺寸保持通用标准，确保与市面上通用的扣件、轨枕产品适配，无需单独定制配套连接件，降低工程建设的采购与施工成本。在建模逻辑上，采用了截面拉伸加特征切削的方式构建模型，所有轮廓线均基于实际钢轨的轧制截面轮廓绘制，没有随意简化关键的承载结构，比如轨头的磨耗预留量、轨底的宽度尺寸都严格对应实际产品的参数，避免模型与实物偏差过大导致后续仿真或装配出现错误。对于结构设计从业者而言，该模型可直接作为轨道类设备的基础走行部件使用，比如厂区内的轨道平车、龙门吊走行轨等场景，都可以基于该模型的尺寸基准调整适配，不需要从零开始绘制钢轨截面，大幅提升设计效率。
