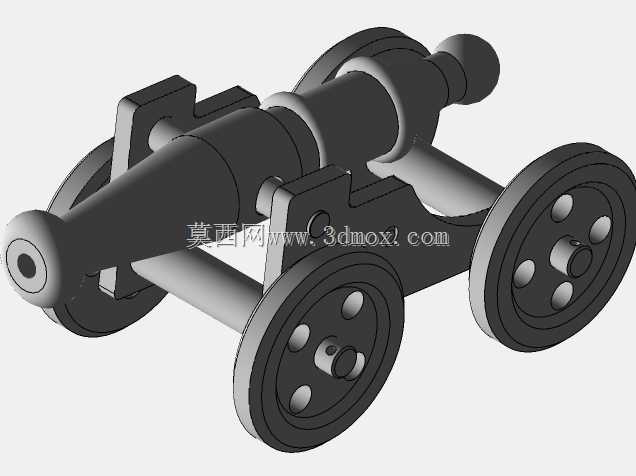

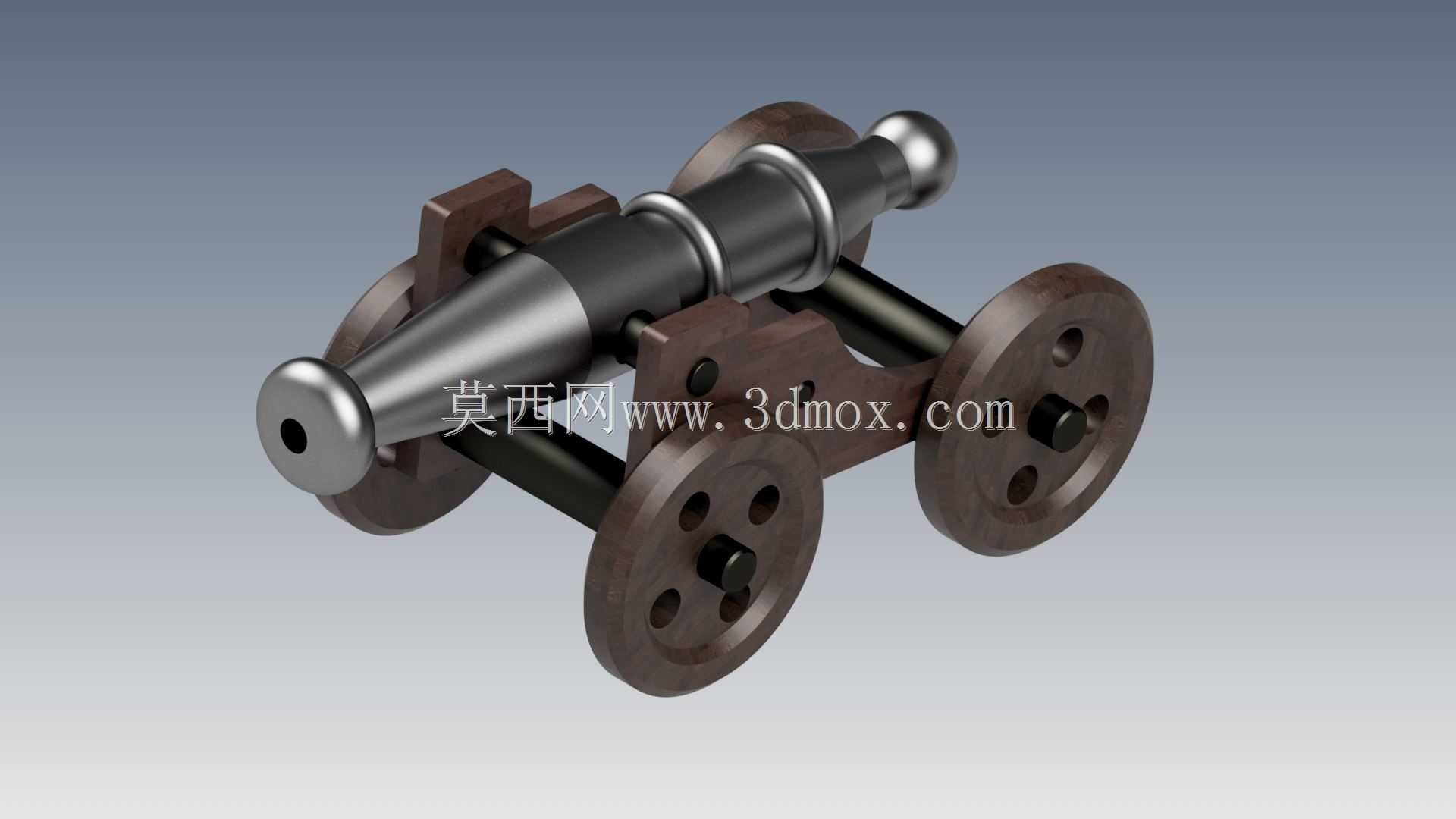

轮式复古加农炮结构三维设计作品

　　这款轮式古火炮结构的设计，最初是面向国防教育展陈、历史场景复原道具以及青少年机械科普教具的需求开发的，在实际落地场景中，既可以等比例缩放后作为展馆静态展示件，也可通过调整材质参数制作成可动的研学实操模型，帮助学习者理解早期身管武器的力学传递逻辑与轮式支撑结构的设计思路。从功能特性上看，整个结构分为身管总成、炮架支撑、轮组行走三个核心模块，身管部分采用了前粗后细的锥形外壁设计，既符合早期铸铁火炮的壁厚承压逻辑——药室部位壁厚更大以承受发射瞬间的膛压，炮口位置适当减薄控制整体重量，也在外观上还原了古火炮的典型识别特征；炮耳轴与身管为一体化结构设计，直接卡装在炮架的两侧支撑立板上，无需额外紧固件即可实现炮身的俯仰转动，

　　这种设计在实际使用中可以快速调整射击仰角，配合炮尾的支撑楔块就能实现不同射程的发射角度锁定，结构简单可靠，适配早期无复杂调节机构的使用场景。炮架部分采用了双侧立板加横向连接杆的框架式结构，两侧立板上预留了炮耳轴的安装卡槽、轮轴的穿装孔位以及炮尾支撑的抵接面，横向连接杆既承担了两侧立板的连接拉紧作用，避免受炮身后坐力时立板外张变形，也可以作为火炮拖拽时的挂接点位，适配畜力或者人力拖拽的移动需求；整个炮架的重心经过反复调整，落在前后轮轴的中心偏前位置，保证平置时炮身稳定不会出现翘头或者后翻的情况，即使在一定坡度的场地放置也能保持稳定。轮组部分采用了四个等直径的辐条式车轮，轮缘做了加厚处理，适配早期非硬化路面的通行需求，

　　能够分散整体重量避免轮体陷入松软地面，轮轴与炮架立板之间采用了间隙配合的穿装结构，转动阻力小，不需要额外添加润滑结构就能满足短距离移动的转动需求，每个轮体上开设的四个减重孔，在不降低轮体结构强度的前提下有效减轻了整体重量，同时还原了古木轮的辐条视觉特征。在设计思路上，整个模型没有采用复杂的曲面造型，所有结构件都以规则的拉伸、旋转特征为主，一方面是还原早期工业加工能力下的零件特征——所有构件都可以通过铸造、简单车削、木工切削完成加工，不需要复杂的多轴加工设备，符合当时的生产制造水平；另一方面这种规整的结构也方便后续的3D打印、铸造或者木艺加工落地，不需要做额外的结构拆件就能直接适配不同的加工工艺。从安装边界来看，按照1:

　　10的缩放比例制作教具模型时，整体长度控制在280mm左右，宽度150mm，高度120mm，身管内径可以根据展示需求调整，如果是做静态展示件可以将身管设计为实心结构降低加工成本，如果是做可发射软弹的科普教具，只需要在身管尾部预留弹簧安装腔即可，不需要改动外部的整体结构尺寸；轮轴的安装孔位与炮耳轴的卡槽位置做了公差冗余设计，即使采用FDM3D打印的0.2mm层厚加工，也不需要额外打磨就能顺利装配，各个零件之间的配合间隙控制在0.3mm，适配不同加工工艺的精度误差。在实际的展陈应用中，这种结构的模型可以直接放置在展台上不需要额外固定，整体重心低，触碰后不会轻易倾倒；如果是作为影视道具使用，可以等比例放大到原尺寸，将材质替换为铸铁与实木，结构强度完全满足场景拍摄的使用需求，不需要额外做内部加强结构。整个结构的受力路径非常清晰，发射时的后坐力通过炮耳轴传递到两侧炮架立板，再通过立板传递到轮轴与地面，横向连接杆承担侧向的拉力，避免结构受侧向力时散架，没有多余的受力冗余构件，完全贴合早期火炮的实用化设计逻辑，没有为了外观添加无实际功能的装饰构件，每一处结构都有对应的力学或者使用功能上的考量。
