快装式对夹传感固定夹持组件结构设计

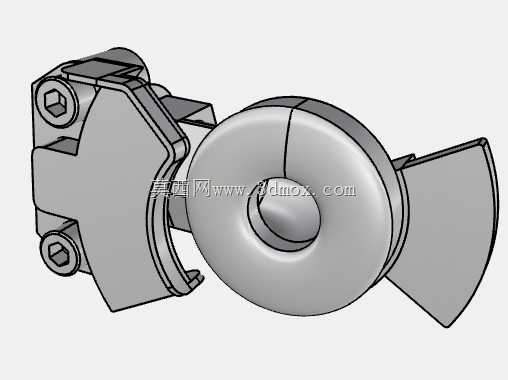

　　这类对夹式夹持组件，核心服务于工业现场各类外置传感器的快速加装场景，尤其适配老旧产线技改时无法在原有设备基体上打孔攻丝的安装痛点——很多运行多年的输送线、旋转工装、管道外壁，不允许动火或钻孔破坏原有结构强度，这种双侧抱合的夹持结构就能靠螺栓预紧力抱紧圆柱或平面基体，为传感器提供稳定的安装基准。从结构功能上看，组件采用分体式对夹设计，中间的环形抱合面做了微弧倒角处理，既可以适配一定直径公差范围内的圆柱轴类安装面，也能翻转后贴合平面安装基体，双侧的翼状延伸板预留了传感器安装孔位，可直接固定光电、接近、霍尔等常见的工业检测传感器，不需要额外加装转接板。设计思路上完全围绕现场安装的容错性展开，两个内六角锁紧螺栓分布在夹持主体的单侧，

　　安装时不需要双侧对位操作，作业人员在设备单侧就能完成全部锁紧动作，适配设备旁狭窄的操作空间；抱合面内侧没有做防滑齿，而是采用微糙的铸面处理，既可以避免锁紧时刮伤被夹持的设备基体表面，也能提供足够的静摩擦力防止传感器位置偏移，不会因为设备运行的长期振动出现松脱。从安装边界来看，夹持组件的环形内孔适配直径范围覆盖常规设备的光轴、小口径输送管道尺寸，双侧翼板的安装孔距匹配主流小型传感器的标准安装孔位，整体厚度控制在较薄的区间，安装后不会超出设备原有安全防护边界，不会和周边运动的工装、物料产生干涉。实际使用中，这类夹持件的受力路径经过了针对性优化，螺栓预紧产生的抱紧力会均匀分散在整个环形抱合面上，不会出现局部应力集中压伤基体的情况，

　　翼板和夹持主体采用一体化结构设计，没有额外的焊接或拼接接缝，长期承受传感器自重和设备振动载荷也不会出现连接断裂的问题。针对不同的安装场景，翼板的角度做了对称式设计，不管传感器需要朝向哪个检测方向，都可以通过松开螺栓旋转整个夹持组件来调整角度，调整到位后锁紧螺栓即可固定位置，不需要反复拆装传感器本身，大幅降低现场调试的时间成本。和传统的传感器安装支架相比，这种对夹式组件不需要依赖设备上的预留螺纹孔，也不需要定制专用的转接支架，单套组件就能适配多种安装基体，在多规格小批量的产线技改场景下，能大幅减少安装配件的种类储备，降低现场安装的配件适配难度。结构上的分体式设计也让后续维护更换更加便捷，如果需要调整传感器位置或者更换传感器类型，不需要把整个组件从基体上拆下来，只需要松开翼板上的传感器固定螺丝即可操作，不会破坏原有夹持结构的安装定位精度，避免重复定位带来的检测位置偏差。
