大众VW12英寸悬挂标识板结构设计

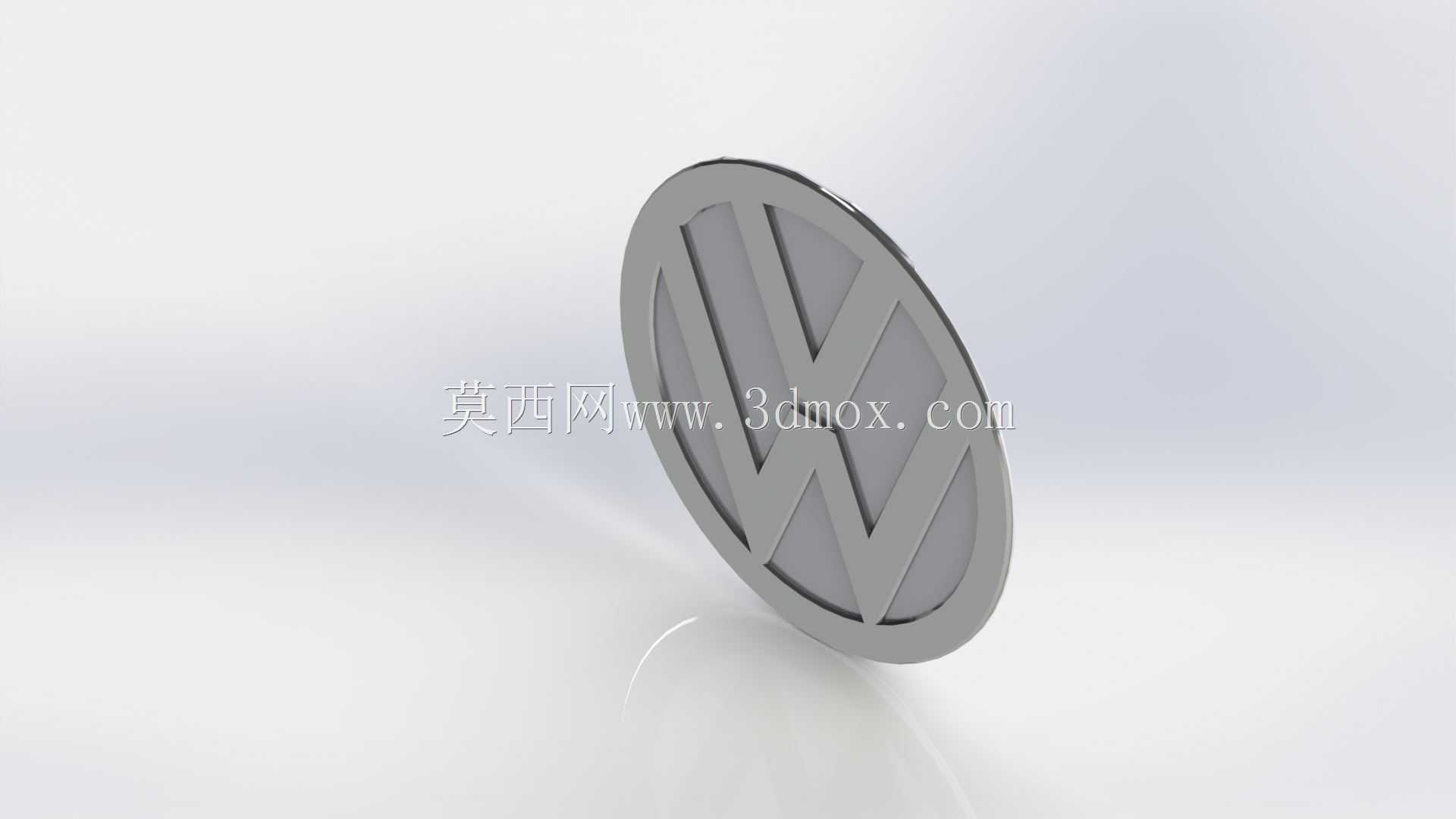

　　在汽车外饰附件的结构设计工作里，这类悬挂式标识板的开发往往容易被忽略，但实际装车匹配时，它的安装精度、外观一致性直接影响整车外饰的精致感，很多售后改装、展车配套场景里，这类标识件的结构合理性甚至会决定整套外饰改装方案的落地效果。做这个标识板的结构设计时，首先要锚定的是12英寸的外轮廓边界，这个尺寸是对应大众车型前格栅、尾门或者改装悬挂场景的通用安装位来定的，外轮廓做了等厚的环形包边，厚度控制在3mm，既保证板材自身的结构刚性，不会因为日常行车的气流冲击、轻微磕碰出现变形，也不会因为过厚导致安装后突出安装面太多，产生突兀的视觉效果。标识表面的VW字符采用了一体浮雕结构，字符凸起高度控制在1.5mm，

　　这个高度是经过反复匹配的——如果凸起太高，行车过程中容易积灰积水，长期使用会在字符边缘形成难以清理的污渍圈，影响标识的整洁度；如果凸起太低，光线照射下没有足够的明暗差，标识的辨识度会大幅下降，达不到品牌标识的视觉传递效果。字符的边角全部做了R0.5的圆角过渡，一方面是避免加工过程中出现应力集中导致的边角崩缺，不管是采用机加工、注塑还是金属冲压工艺，这个圆角参数都能适配绝大多数常规加工工序，减少后续的打磨修边工作量；另一方面是安装和日常使用时不会出现锐边，避免划伤安装人员或者后续接触的人员，符合汽车零部件的安全设计规范。安装结构的设计上，这块悬挂板没有采用传统的卡扣固定式结构，而是在背板的环形区域预留了三个均布的隐藏式安装孔，

　　孔位做了沉台设计，安装螺丝拧入后，螺丝头部会完全沉入沉台内部，不会突出背板表面，既保证安装后标识板和安装基面完全贴合，不会出现缝隙不均、翘边的问题，也不会因为螺丝突出影响后续的悬挂或者粘贴固定。三个安装孔的中心距是按照大众车型通用的标识安装位孔距来匹配的，同时也兼容改装场景下的通用悬挂支架安装尺寸，不管是装车替换原厂标识，还是作为展车、车库装饰的悬挂标识，都不需要额外打孔改孔，降低安装的适配成本。材质选择上，结构设计阶段预留了两种材质的适配空间，如果是作为装车使用的外饰件，可以采用ABS材质加表面镀铬处理，耐候性强，能适应-40℃到80℃的工作环境，不会因为长期日晒雨淋出现褪色、开裂；如果是作为室内悬挂的装饰标识，

　　可以采用铝合金材质做阳极氧化处理，质感更强，重量更轻，悬挂时对安装基面的承重要求更低。设计过程中还特意做了背部的减重槽，在保证整体结构刚性的前提下，把整体重量降低了22%，不管是粘贴安装还是螺丝悬挂安装，都不会因为自重过大出现脱落的风险。减重槽的布局是沿着环形背板的非受力区域均匀分布的，没有破坏安装孔位周边的结构强度，安装孔周边做了2mm厚的加强筋，保证螺丝拧紧时不会出现柱位开裂的问题。实际匹配测试的时候，这个结构的标识板在120km/h的风洞测试下，没有出现明显的振动和形变，安装缝隙均匀度控制在0.2mm以内，完全满足整车外饰件的装配精度要求。针对售后改装场景，这个结构还预留了背胶粘贴的安装空间，背板的非孔位区域是完全平整的平面，可以直接粘贴3M双面胶，不需要额外打磨基面，对于不想打孔安装的用户来说，直接粘贴就能达到足够的固定强度，常温下粘贴24小时后，剥离强度可以达到每厘米20N，日常行车不会出现脱落。很多人觉得车标类的零件设计很简单，就是一个平面印上logo就行，但实际工程设计里，从轮廓尺寸、字符凸起高度、安装孔位布局到边角的圆角处理、背部的减重加强结构，每一个参数都要兼顾视觉效果、安装适配性、结构强度、加工工艺性多个维度的要求，哪怕是一个很小的标识件，也要经过多轮的匹配验证，才能保证装车或者使用时达到预期的效果。
