管式车架双座休闲卡丁车结构设计

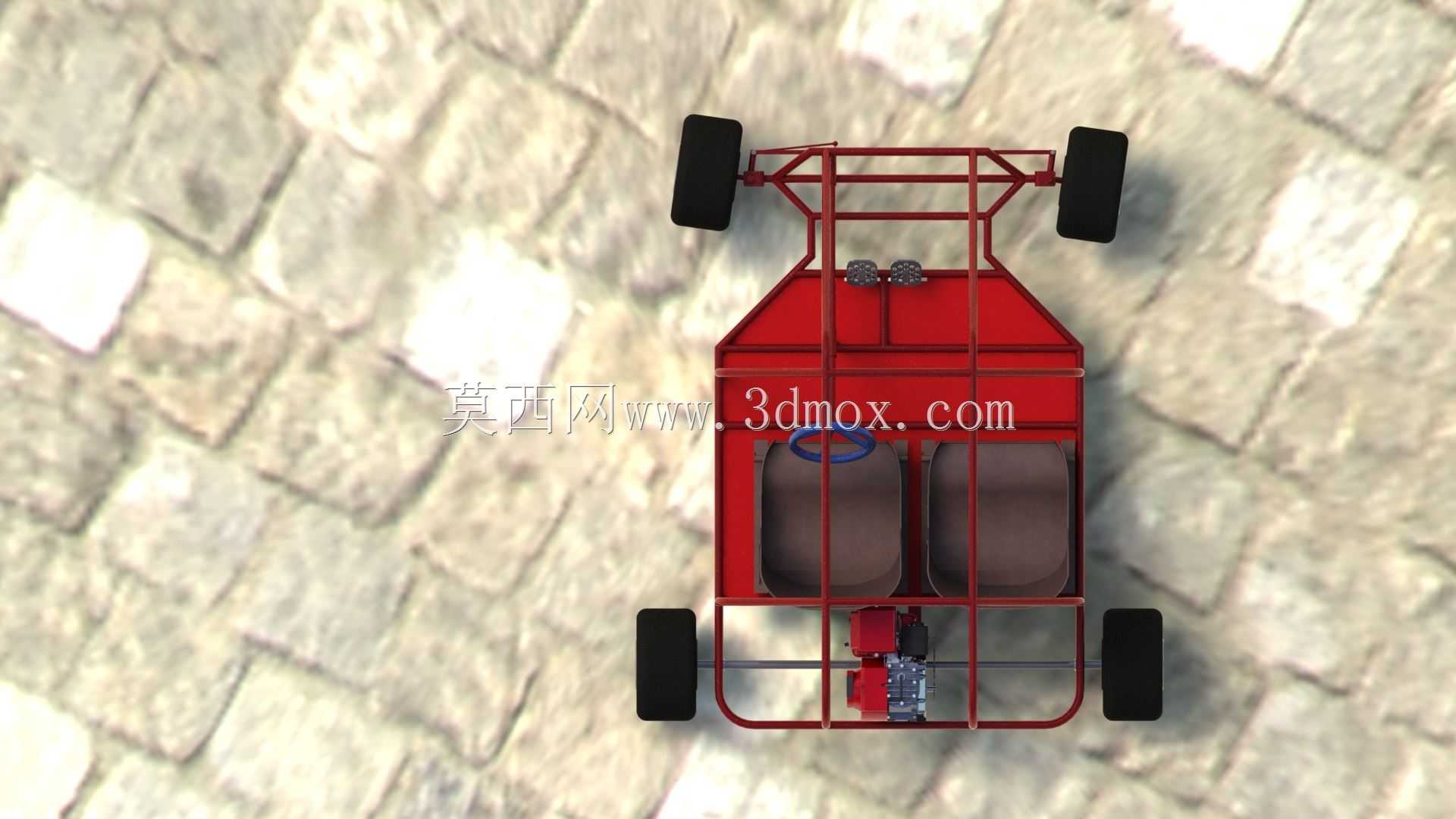

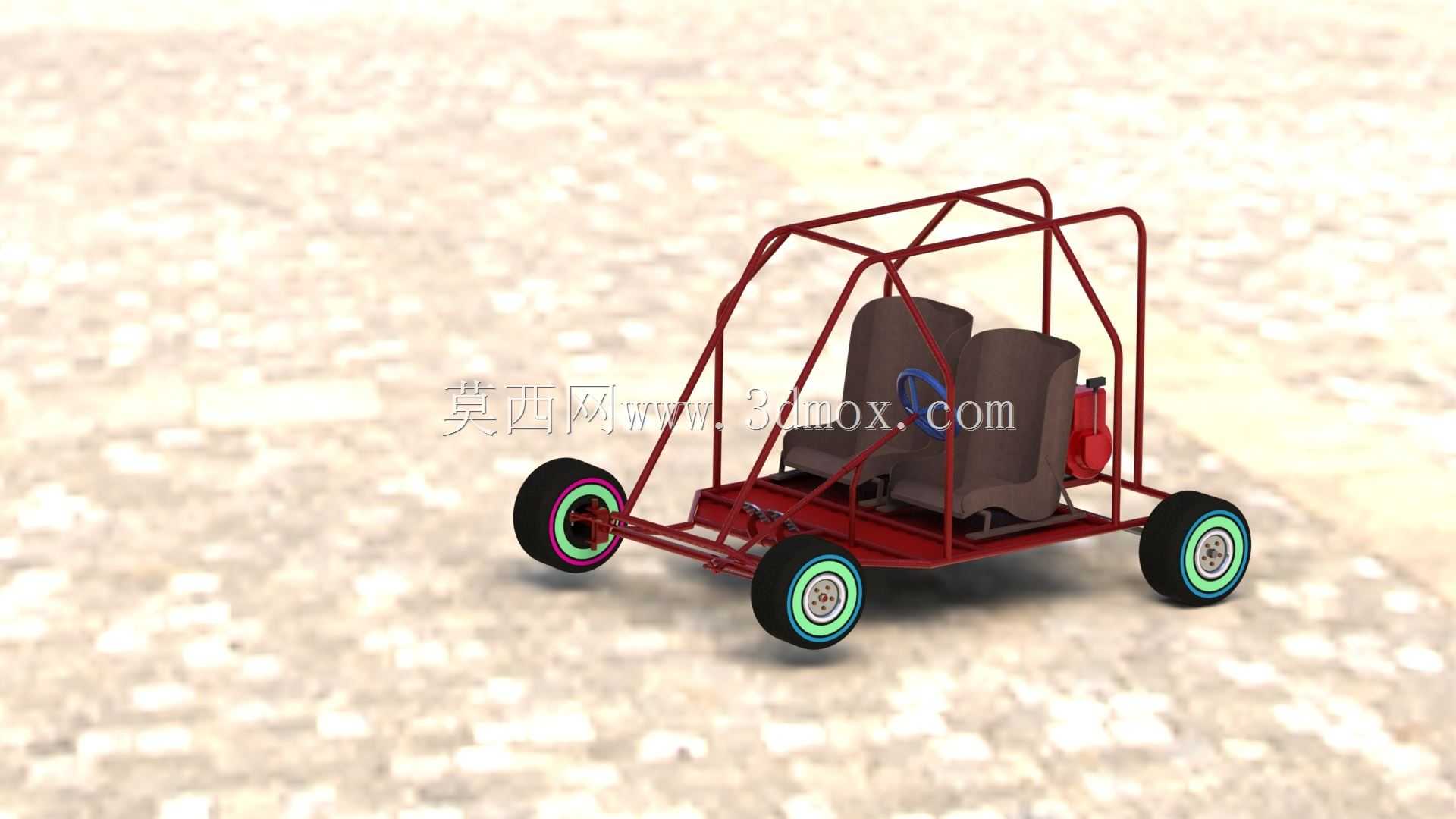

　　这款双座管式车架卡丁车，主要面向户外休闲娱乐场地、小型越野体验赛道、景区自驾体验项目等场景使用，区别于专业竞速卡丁车的极致轻量化取向，该设计更兼顾日常使用的结构强度与双人乘坐的实用性，可满足非专业级别的休闲驾驶、轻度越野穿越体验需求，也可作为个人DIY改装、机械结构教学的参考载体。从结构布局来看，整车采用外露钢管焊接式车架作为核心承载结构，没有额外覆盖式的承载式车身，所有动力总成、行走机构、座椅、转向系统均直接安装在管式车架上，这种设计的优势在于结构直观、改装冗余度高，同时维修时无需拆解大量覆盖件，可快速对各部件进行调整更换。车架主体采用矩形钢管拼焊形成主承载框，前后端延伸出轮距固定支架，

　　四个车轮分别通过独立的短轴支架固定在车架四角，轮距设定兼顾了低速行驶的稳定性与转向灵活性，避免过宽导致的转向半径过大，也不会因轮距过窄在轻度起伏路面出现侧倾风险。动力单元采用后置布局，安装在两个座椅的后下方位置，这种布局可以平衡前后轴荷，避免前置动力占用前排乘坐空间，同时后置后驱的形式也能减少传动结构的长度，降低动力传递过程中的损耗，动力输出端直接连接后轴差速结构，通过链条或传动轴将动力传递至两个后轮，转向系统则采用简单的齿轮齿条结构，直接连接前轮转向节，转向比设定偏大，适合低速场景下的操控，不需要高速行驶所需的精细转向反馈。乘坐区域设置两个并排的独立座椅，座椅采用凹陷式的桶型结构，可在车辆转向时为驾乘人员提供侧向支撑，

　　座椅安装位置预留了前后调节的安装孔位，可根据不同驾乘人员的身高调整坐姿，方向盘设置在座椅前方偏左位置，转向柱采用倾斜式安装，适配休闲驾驶的坐姿角度，不需要专业赛车的半躺式驾驶姿态，降低长时间驾驶的疲劳感。行走系统采用大尺寸的低压越野轮胎，胎面花纹深度较大，可在砂石、泥土、硬化土路等非铺装路面提供足够的抓地力，轮毂采用钢制结构，抗冲击能力强，可应对轻度越野场景下的路面颠簸冲击，悬架结构采用简单的直臂式连接搭配螺旋弹簧阻尼，行程设定偏长，可过滤路面的小幅颠簸，同时结构简单可靠，故障概率低，适合户外非专业场地的使用环境。设计过程中优先考虑了结构的易加工性，所有车架管材均采用常规规格的矩形钢管，不需要特殊定制的异形型材，

　　焊接节点均采用直连拼焊的形式，没有复杂的空间曲面连接结构，个人制作者使用普通的氩弧焊接设备即可完成车架的拼接加工，各安装点位的孔位均采用标准孔径，可适配市面上通用的卡丁车配件、小型通用动力单元，不需要单独定制非标零件。安装边界方面，整车的长宽高尺寸控制在小型休闲车辆的常规范围内，长度不超过2.5米，宽度不超过1.4米，高度不超过1.2米，可通过常规的家用货车车厢运输，也可放置在小型拖车后斗内转运，不需要特殊的运输资质，车架底部的离地间隙设定在150毫米左右，可应对常见的路面凸起、碎石障碍，不会出现底盘剐蹭的问题，同时重心高度控制在较低水平，配合合适的轮距，静态侧翻角度可达到35度以上，满足休闲驾驶场景下的安全要求。整车的管线布局全部沿车架管材内侧走线，通过扎带固定在车架上，没有外露的悬空管线，可避免行驶过程中被路边的树枝、石块剐蹭损坏，燃油箱安装在车架前部的空置区域，与后方的发动机、座椅区域通过钢管框架隔开，提升使用安全性，制动系统采用四轮碟刹结构，制动总泵安装在方向盘下方的车架位置，通过机械拉杆连接四个车轮的制动分泵，制动踏板的位置设置在座椅前方的右脚区域，油门踏板采用落地式安装，操作逻辑与常规民用车辆保持一致，降低初次驾驶者的适应门槛。
