老式校舍照明控制专用金属钥匙

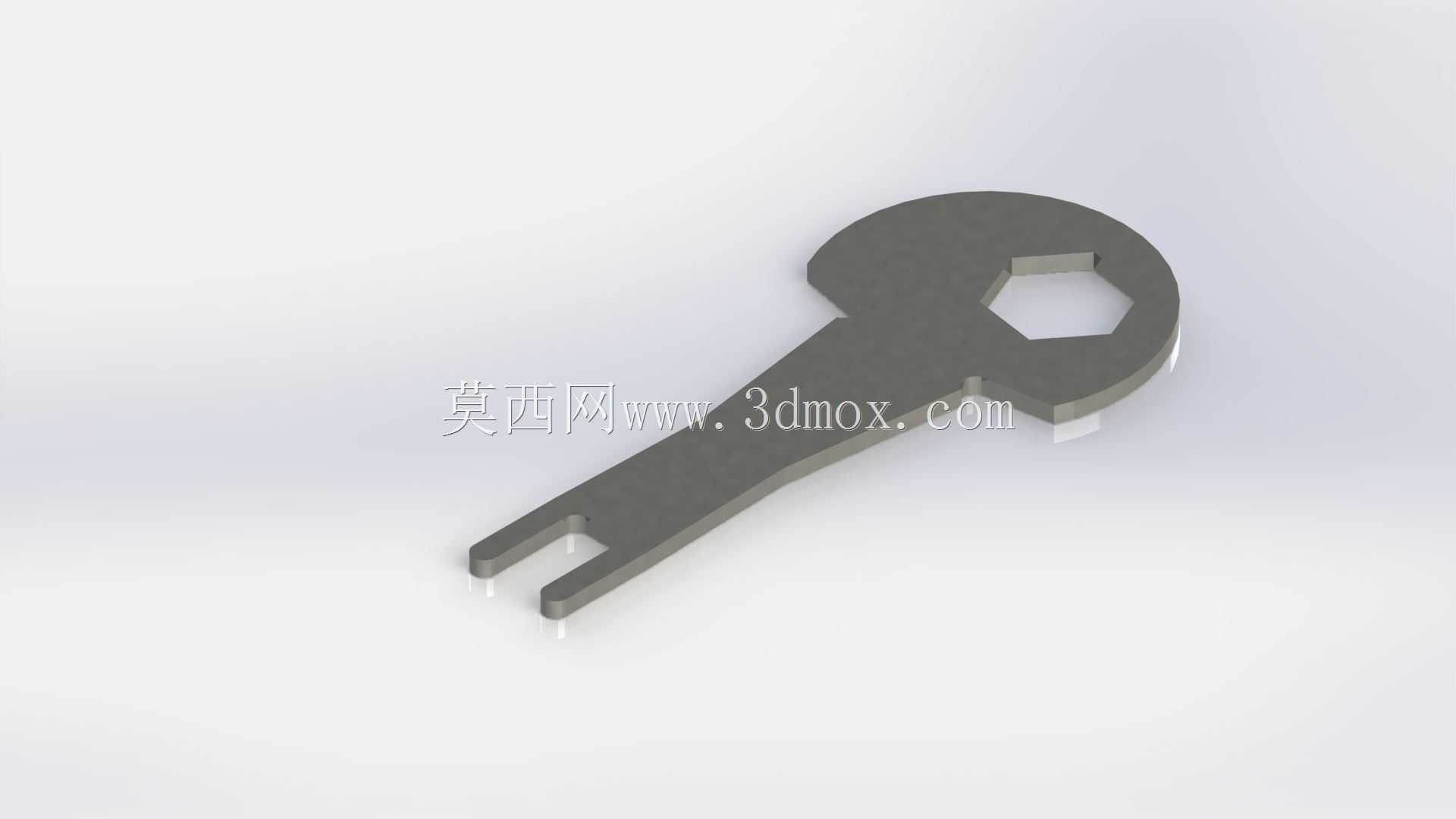

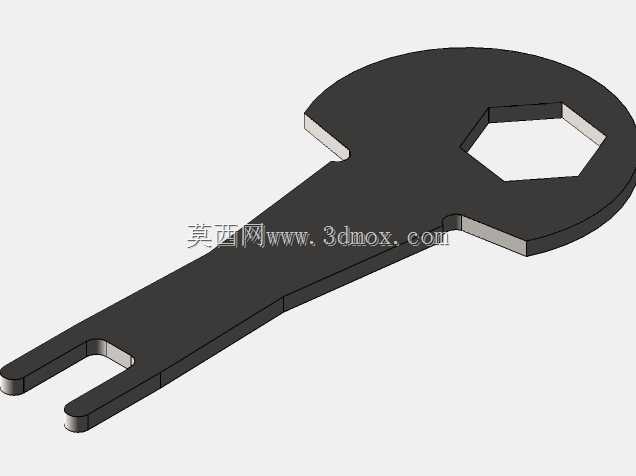

　　在早年的校舍、老式公共建筑配电场景中，这类带特殊卡位的金属钥匙是照明回路控制的专属操作构件，区别于普通门锁钥匙，它的结构完全匹配老式壁装照明开关的锁止机构，只有插入对应卡位旋转才能完成回路的通断操作，避免非管理人员随意触碰开关造成用电隐患，尤其在人员流动大的公共教学区域，这种带锁控的开关设计能有效杜绝误操作、乱开照明造成的电力浪费。从结构设计来看，钥匙头部采用内六角形的镂空卡位，这个尺寸完全对应开关锁芯的六角凸台，插入后间隙控制在0.1mm以内，既保证旋转时不会打滑，也不会因为间隙过小出现卡滞无法插入的情况，头部的圆形轮廓做了R2的圆角过渡，没有尖锐棱角，操作人员手持旋转时不会硌手，也避免磕碰造成构件边缘崩缺。

　　钥匙的杆身做了渐变收窄的流线型设计，从头部到握持端厚度均匀控制在2.5mm，整体采用钣金冲压成型工艺，加工时不需要复杂的机加工序，一次冲压即可完成外形落料，再经过去毛刺、表面氧化发黑处理，就能达到耐磨、防锈的使用要求，适合长期在公共区域存放使用，哪怕接触手上的汗液、空气中的潮气也不容易出现锈蚀卡滞。杆身末端的双叉卡位是辅助定位结构，插入锁芯后双叉会嵌入开关端面的两个定位槽，旋转时能承受更大的扭矩，哪怕使用多年锁芯出现一定磨损，双叉结构也能带动锁芯转动，不会出现拧空的情况，这个结构的槽宽尺寸经过匹配，刚好卡入定位凸台，不会因为槽宽过大造成旋转旷量，也不会因为槽宽过小无法对准插入。从安装边界和使用场景来看，

　　这类钥匙不需要额外的配套安装结构，本身就是手持操作件，整体长度控制在70mm左右，头部最大直径28mm，握持端宽度12mm，尺寸刚好适合成年人单手持握旋转，平时可以挂在值班室的钥匙串上，不会占用过多存放空间，重量仅15g左右，长期随身携带也不会有负重感。早年的校舍照明开关大多安装在走廊墙面1.5米高度位置，开关外部带金属锁盖，平时锁盖闭合，只有用这种专用钥匙才能掀开锁盖操作开关，或者直接通过钥匙旋转控制内部触点通断，相比普通的翘板开关，这种带锁的设计能有效避免学生课间随意触碰开关，在放学、课间操时段管理人员可以统一关闭照明，避免无人时段长明灯的问题，在当年的校园用电管理中起到了很实际的作用。建模时需要重点关注几个配合尺寸的公差控制，

　　头部内六角的对边尺寸需要和锁芯凸台做间隙配合，公差带取H8/g7即可，既保证插拔顺畅，又不会出现旋转晃动；末端双叉的槽间距需要和开关定位槽的凸台间距匹配，公差控制在±0.05mm，避免长期使用后出现磨损打滑；杆身的过渡曲面需要做平滑处理，不要出现折线棱角，否则冲压成型时会出现应力集中，受力时容易从折线位置断裂；表面处理的厚度需要在建模时提前预留，氧化层厚度大概0.02mm，不会影响整体的配合尺寸，不需要额外调整公差。这类构件虽然结构简单，但每个尺寸都对应实际的使用需求，没有多余的设计冗余，所有结构都是为了可靠操作、耐用防误触服务，在当年的公共建筑配电控制场景中是非常实用的小五金构件，哪怕现在部分老式建筑改造时，依然能见到这类钥匙的使用场景，其结构设计的实用性思路也值得小五金设计从业者参考，不需要复杂的结构，只要匹配实际使用需求，简单的冲压件就能解决实际的管理痛点。
