曲面内部边删除处理结构设计方案

项目分类:传感器 发布时间:2022-03-03 ID:574136
  • 曲面内部边删除处理结构设计方案
  • 曲面内部边删除处理结构设计方案
  • 曲面内部边删除处理结构设计方案
  • 曲面内部边删除处理结构设计方案
  • 曲面内部边删除处理结构设计方案
  • 曲面内部边删除处理结构设计方案

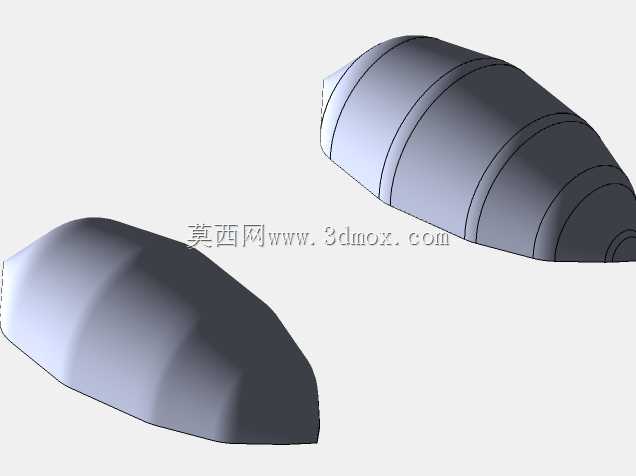

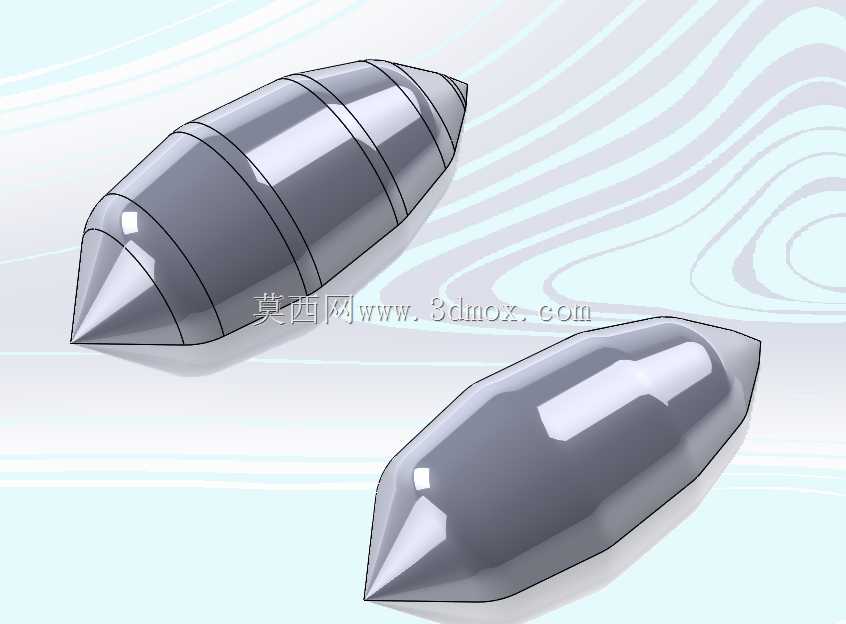

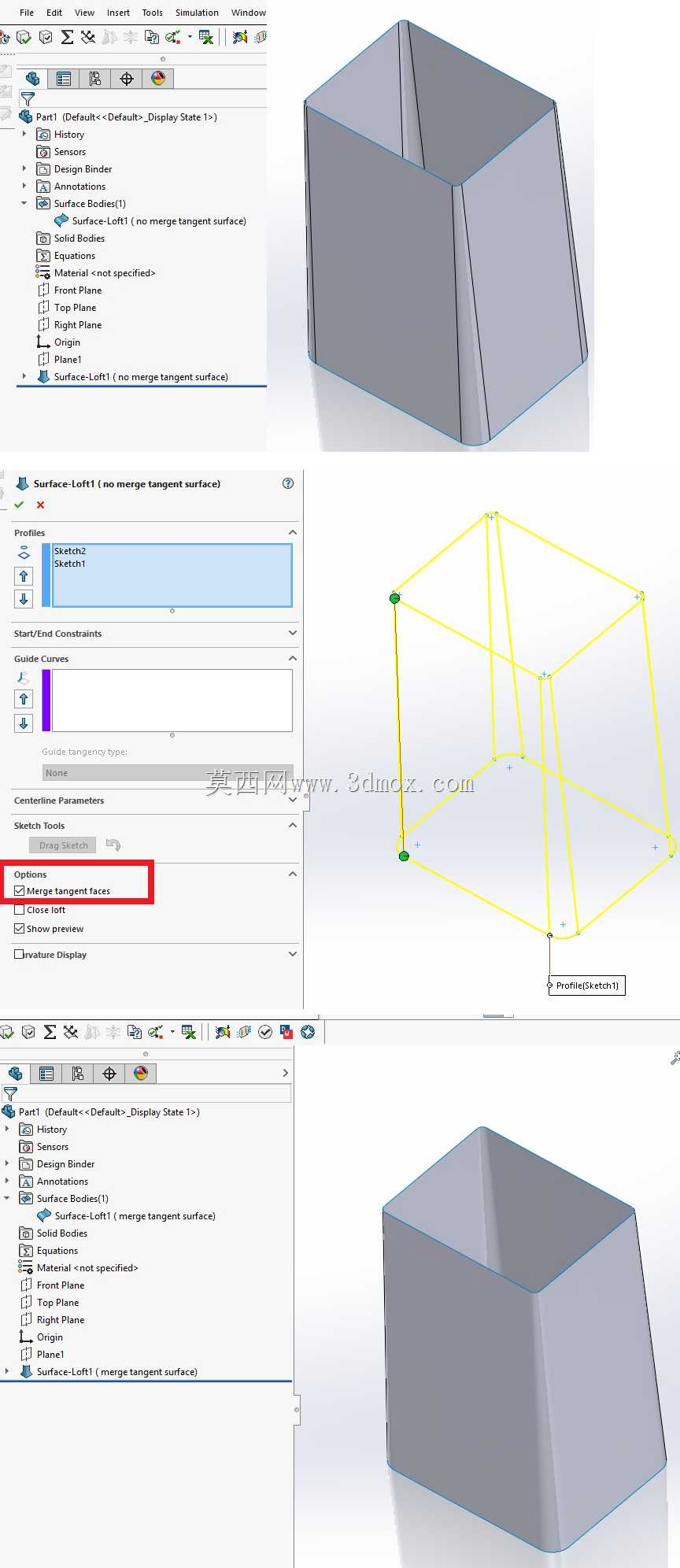

  在精密传感设备的曲面结构设计环节,经常会遇到曲面拼接后残留内部冗余边线的问题,这类边线并非曲面的真实轮廓边界,而是多段曲面拼接、草图投影或者特征转换过程中生成的无效分割边,会直接影响后续曲面加厚、实体转换、曲面分析以及数控加工刀路的生成质量。很多设计人员在处理这类问题时,容易陷入直接隐藏边线的误区,这种方式只是在视觉层面掩盖了问题,并没有从几何拓扑层面消除内部边,后续导入仿真软件、加工编程模块时,这些隐藏的边线依然会被识别为分割边界,导致网格划分失败、刀路断刀、曲面偏移报错等一系列工程问题。

  这套曲面处理结构的核心设计逻辑,是跳出线段拼接生成曲面的传统思路,转而采用组合曲线投影生成脊线的方式来构建完整曲面,从几何生成的源头避免内部冗余边的产生。具体落地时,首先要梳理待处理曲面的边界轮廓,区分真实的产品外形边界和拼接产生的内部无效边,不要直接对现有碎面进行缝合或者删除面操作,这类操作很容易导致曲面曲率突变,破坏原有曲面的光顺性。先提取曲面的整体外轮廓,将原本分散的多段轮廓线通过曲线复合命令整合为单条连续的组合曲线,避免多段线衔接处的断点在后续曲面生成时演变为内部边。

  在构建曲面的过程中,采用曲面填充功能时,不要直接选取零散的边界线段,而是以整合后的组合曲线作为填充边界,同时在曲面上创建约束草图时,优先选择将现有曲面转换为实体引用的方式获取参考线,而不是重新绘制近似轮廓,避免参考线与原有曲面存在微小间隙导致生成额外分割边。如果是旋转类曲面结构,要确保旋转草图的轮廓线是连续无断点的单一样条线,绘制样条线时启用“删除几何体”选项,将草图中多余的构造线、辅助线段完全清除,不要让草图内存在与轮廓线重合或者交叉的冗余线段,从草图阶段就杜绝内部边的生成诱因。

  从实际应用场景来看,这类曲面处理方式尤其适配传感器类产品的光滑外壳设计,传感器的探测面、防护外壳很多都要求曲面连续无棱边,一方面是为了减少粉尘、水汽在棱边处的堆积,提升设备在工业现场的防护等级,另一方面光滑连续的曲面可以降低信号传输过程中的反射干扰,提升传感检测的精度。在安装边界层面,处理完成的无内部边曲面,在与传感器基座进行配合安装时,曲面的配合面可以实现完全贴合,不会因为内部边的存在导致配合面出现微小台阶,避免密封失效、装配应力集中等问题。

  在外形尺寸控制上,采用这种方式生成的曲面,不会因为删除或者隐藏内部边出现曲面变形,能够严格保证设计要求的曲率半径和外形轮廓尺寸,不会出现局部鼓包、凹陷的问题,后续进行曲面加厚生成实体外壳时,壁厚可以保持均匀一致,避免出现加厚失败或者局部壁厚过薄导致的结构强度不足问题。很多设计人员之前处理这类问题时,会反复尝试删除面、替换面、缝合曲面等操作,往往花费大量时间还无法得到满意的结果,本质上是没有从曲面生成的源头解决问题,只是在已有碎面的基础上做修补,很容易出现“越修越乱”的情况。

  实际建模过程中还要注意,在投影组合曲线生成脊线时,要确保投影方向与曲面的法向保持合理夹角,避免投影曲线出现自交情况,一旦投影曲线自交,生成的曲面依然会出现额外的分割边。旋转草图的轮廓线要保证曲率连续,不要在样条线上添加过多的控制点,控制点过多反而容易导致曲面出现微小的褶皱,这些褶皱在视觉上很难发现,但在进行曲率分析、拔模分析时就会显现出来,同样会影响后续的加工和装配。完成曲面构建后,可以通过曲率检查、斑马纹分析来验证曲面的连续性,确保整个曲面除了设计要求的外轮廓边界外,不存在其他多余的内部边线,从几何拓扑层面保证曲面的完整性。

  这种处理思路不仅适用于传感器外壳的曲面设计,在各类需要光滑曲面结构的零部件设计中都可以复用,核心就是从曲线、草图的源头保证几何元素的连续性,不要在生成碎面之后再做修补,从建模流程的上游规避内部冗余边的产生,能够大幅提升曲面建模的效率和质量,减少后续工程环节的报错概率。
