快动式机用台虎钳结构设计方案

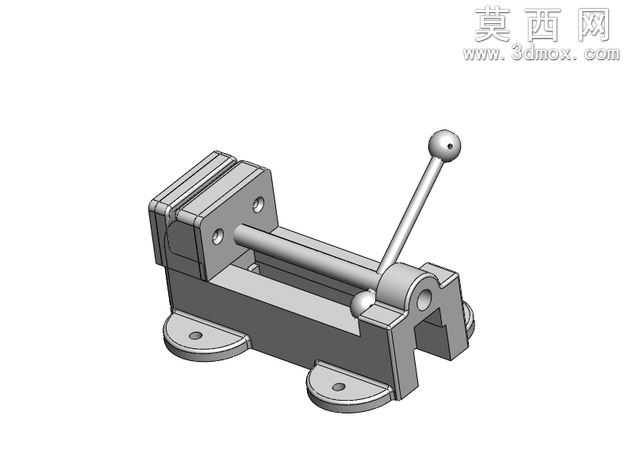

本模型为快动式机用台虎钳的完整三维结构设计，采用参数化建模方式完成全零件的特征构建，整体建模过程严格遵循机械设计的公差配合规范，所有活动部件均保留了真实的运动间隙，可直接用于装配干涉检查与运动仿真演示。模型的固定钳身采用一体式铸铁结构设计，底部设置两个带定位孔的安装法兰，可通过螺栓直接固定在机床工作台面，钳身内部加工有梯形丝杠安装槽与导向滑轨，活动钳身通过底部的导向凸台与固定钳身的滑轨配合，保证夹紧过程中钳口的平行度误差控制在合理范围内。传动部分采用梯形丝杠传动结构，丝杠端部设置快动操作手柄，手柄末端采用球形握把设计，符合人体工程学操作要求，丝杠与活动钳身的连接部位采用开合式螺母结构，可实现钳口的快速开合调整，无需全程转动手柄，大幅提升工件装夹效率。钳口部位采用可更换式齿面钳口板，通过内六角螺钉固定在钳身安装面上，齿面设计可增大与工件的接触摩擦力，避免夹紧过程中工件打滑，钳口板磨损后可单独拆卸更换，降低设备维护成本。建模过程中对所有零件的倒角、圆角、退刀槽等工艺结构均做了完整还原，材质分配阶段为固定钳身、活动钳身等铸件赋予了铸铁磨砂材质，为丝杠、手柄等传动件赋予了合金钢抛光材质，为钳口板赋予了淬火合金钢的深色氧化质感，渲染阶段采用工作室柔光环境，清晰展现各部件的结构层次与装配关系，整体结构紧凑，装夹行程充足，可满足常规机加工工序中的工件装夹需求，可作为机床工装设计、夹具教学演示的参考模型使用。
