直齿尖顶锥齿轮三维结构设计

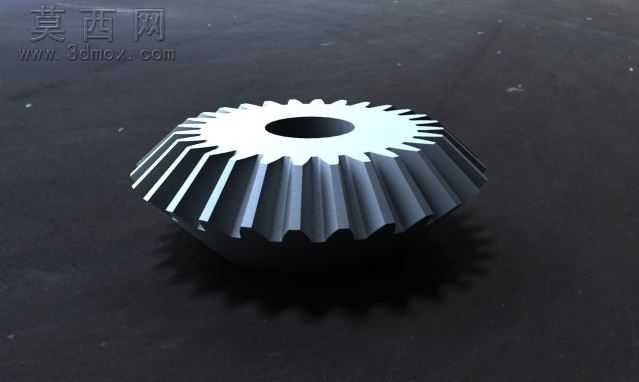

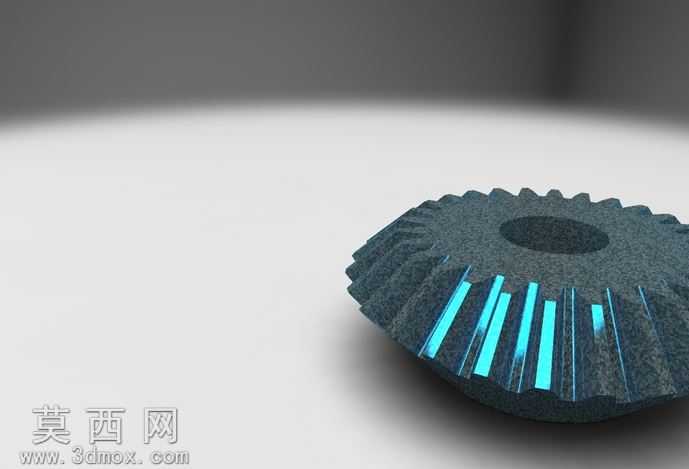

本作品为直齿尖顶锥齿轮的三维建模成果，建模过程依托参数化设计逻辑完成，首先以锥齿轮的分锥顶点为基准原点，确立背锥、节锥、根锥的对应角度参数，结合模数、齿数、齿顶高系数、顶隙系数等核心传动参数，先绘制齿轮的轴向剖面轮廓草图，通过旋转特征生成锥齿轮的基体毛坯结构。齿形建模阶段，依据球面渐开线的生成原理，先在背锥展开平面上绘制标准直齿齿廓曲线，将齿廓曲线投影至锥齿轮的对应分度球面上，通过扫描切除特征生成单个轮齿的实体结构，再以齿轮中心轴线为阵列基准，完成全周轮齿的圆周阵列，保证所有轮齿的齿距均匀、齿形一致，齿顶收尖结构严格匹配设计参数，齿根处做了标准圆角过渡处理，避免应力集中问题。建模完成后对模型进行结构校验，确认轮齿的啮合间隙、齿厚偏差、锥角精度均符合机械传动设计规范，中心轴孔的尺寸与安装定位面的平面度满足装配要求。材质渲染阶段，为模型赋予金属合金钢材质，调整材质的粗糙度、金属度参数，模拟实际机加工后的金属表面质感，添加柔和的环境光与定向光源，突出轮齿的棱线结构与曲面光影变化，清晰展现锥齿轮的尖顶齿顶特征、轮齿的锥面排布形态、齿根与基体的过渡结构。该锥齿轮属于相交轴传动部件，可用于两轴线垂直相交的传动场景，建模过程中保留了参数可编辑性，可通过修改核心参数快速生成不同规格的同类型尖顶锥齿轮模型，适配不同的传动比、安装尺寸需求，模型结构完整无破面，可直接用于装配验证、运动仿真、工程图导出等后续设计环节，轮齿的啮合面做了精度优化，能够在运动仿真中准确模拟齿轮啮合的传动过程，还原锥齿轮传动的扭矩传递特性。
