带三角加强支架的拉伸滑轮组件结构

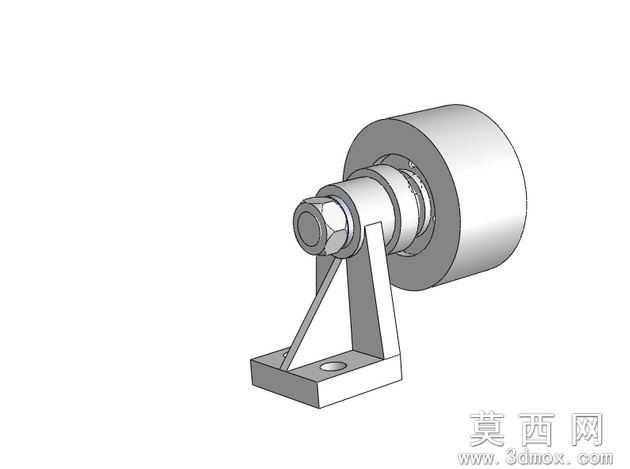

本作品为带三角加强支撑结构的拉伸滑轮组件，采用三维参数化建模方式完成整体设计，建模过程中先从底座基准特征入手，绘制带安装孔的L型支撑底座草图，通过拉伸凸台命令生成底座实体，随后在底座竖直立板与水平底板之间添加三角加强筋结构，筋板特征通过筋命令生成，厚度均匀过渡，有效提升支架整体抗弯折、抗形变能力，避免滑轮受侧向拉力时支架出现结构失效。完成支架建模后，进行滑轮主体部分的设计，先绘制滑轮轮体的回转截面草图，通过回转命令生成圆柱型滑轮主体，轮体中心预留轴孔用于穿装连接轴，轴体部分采用阶梯轴设计，依次穿过支架立板的安装孔、滑轮中心孔，轴端通过六角螺母与防松垫片实现锁紧固定，建模过程中对螺纹特征进行了简化装饰处理，既保证视觉辨识度又控制模型整体文件体量。材质渲染阶段，支架部分赋予哑光金属灰的结构钢材质，表面添加轻微磨砂质感模拟实际钣金焊接或机加工后的表面效果，滑轮轮体赋予浅灰色硬质工程塑料材质，表面做光滑高光处理，区分轮体与金属支架的材质差异，螺母、垫片等紧固件赋予亮面镀锌金属材质，突出标准件的金属光泽感。整体结构设计遵循力学受力逻辑，三角筋板正对滑轮受拉的受力方向，可将滑轮承受的拉伸载荷均匀分散到底座的两个安装固定面，底座上的沉头安装孔可适配内六角螺栓，实现组件在设备机架上的稳固安装，轴与孔的配合间隙在建模时预留了合理的装配公差，保证滑轮可绕轴顺畅转动无卡滞，各零件之间的装配关系完全符合实际机械装配逻辑，无干涉、无错位，可直接用于装配验证、结构受力模拟以及相关输送、张紧机构的方案设计参考。
