哈斯HTS6机床旋转尾座结构设计

　　在数控回转加工、四轴联动铣削以及长轴类零件车削配套场景中，尾座的定位精度、支撑刚性直接决定了工件加工的形位公差表现，哈斯HTS6旋转尾座正是针对中小规格加工中心、数控转台配套开发的高刚性支撑组件。这款尾座的核心用途是配合回转主轴完成轴类、盘套类零件的双顶装夹，在加工过程中抵消切削力带来的工件挠曲变形，尤其适合带分度功能的多面加工场景，避免工件悬臂过长引发的振刀、让刀问题。

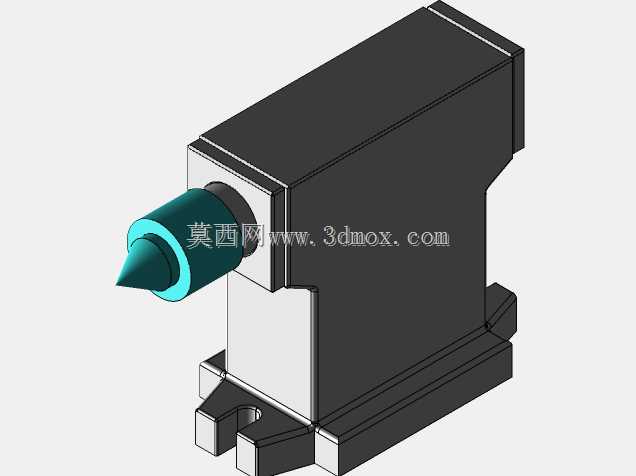

　　从功能特性来看，该尾座采用内置回转式顶尖结构，顶尖部分随工件同步旋转，相比固定式顶尖能大幅降低顶尖与工件中心孔的摩擦损耗，长时间高速回转工况下也不会出现中心孔烧蚀、顶尖磨损过快的问题。顶尖锥度采用莫氏3号标准锥度，可兼容同规格的固定顶尖、回转顶尖以及特殊工装顶尖的替换，适配不同装夹需求，尾座本体的伸缩机构采用手动锁紧式设计，调整到位后通过侧边锁紧机构完成套筒固定，锁紧刚性足以承受钢件铣削、钻削时的轴向切削力，不会出现支撑退让。

　　设计思路上，这款尾座优先考虑了安装适配性与刚性平衡，本体采用箱式结构布局，底部设置带定位槽的安装基面，可直接适配哈斯原厂转台的工作台T型槽安装尺寸，安装时无需额外制作过渡转接板，通过T型螺栓即可完成快速定位锁紧。本体的壁厚经过刚性校核，在保证整体重量可控的前提下，针对切削力传导路径做了加强筋布局，从顶尖受力点到安装基面的力传递路径无结构薄弱点，可有效抑制加工过程中的共振。顶尖部分的伸出量预留了足够的调整行程，可适配不同长度工件的顶紧需求，行程范围内的套筒配合间隙经过精密研磨，伸缩顺畅无卡滞，径向跳动控制在微米级，保证装夹后的工件同轴度。

　　外形尺寸与安装边界方面，该尾座中心高为6英寸，可匹配对应中心高的哈斯数控转台，保证顶尖与转台主轴的同轴度在装配公差范围内，无需额外调整中心高垫片。底部安装基面的两个定位凸台间距与标准T型槽间距匹配，安装时凸台卡入T型槽即可完成X向定位，仅需调整Y向位置与顶尖顶紧行程即可完成装夹准备。尾座整体外形无突出的干涉结构，在工作台上安装后不会与刀具路径、机床防护门产生运动干涉，本体侧面预留了锁紧扳手的操作空间，操作人员在机床侧方即可完成尾座的锁紧与松开操作，无需探入工作台内部，操作便利性符合车间实际加工的人机工程要求。

　　在实际加工场景中，这款尾座可覆盖直径200mm以内、长度500mm以内的轴类零件四轴加工支撑，比如小型传动轴、阀芯、模具镶件的分度铣削、斜孔加工等工序，双顶装夹的方式相比卡盘单悬臂装夹，能将工件的装夹刚性提升40%以上，加工后的工件圆度、同轴度公差可稳定控制在0.02mm以内，满足精密零件的加工要求。尾座的密封结构做了防切削液、防切屑设计，回转部位的密封件可阻挡加工过程中的切屑、切削液进入内部轴承腔，延长内部轴承的维护周期，日常使用仅需定期对顶尖锥孔、套筒配合面做清洁润滑即可，维护成本极低。
