双转盘多工位立式钻削加工设备结构

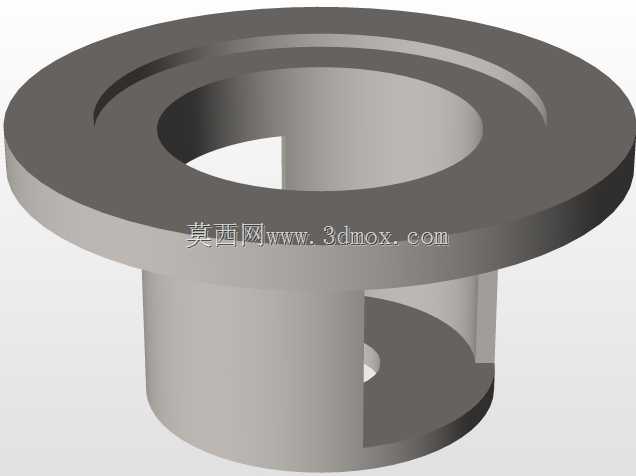

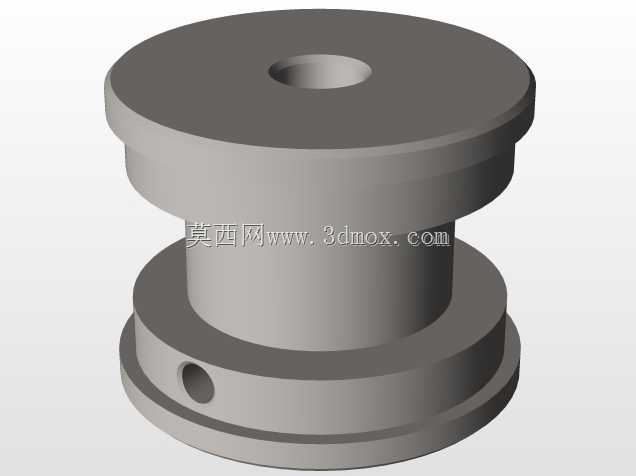

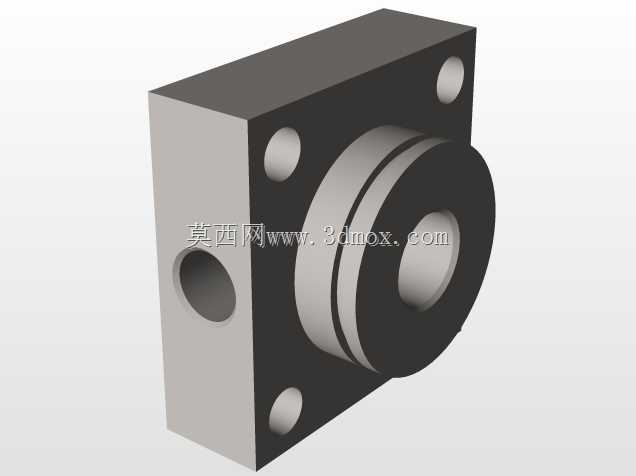

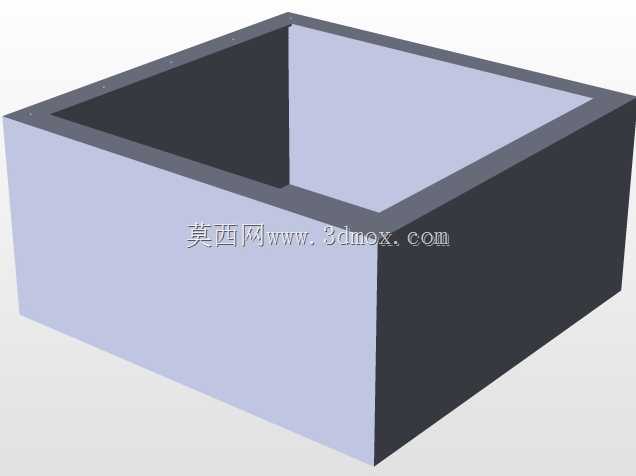

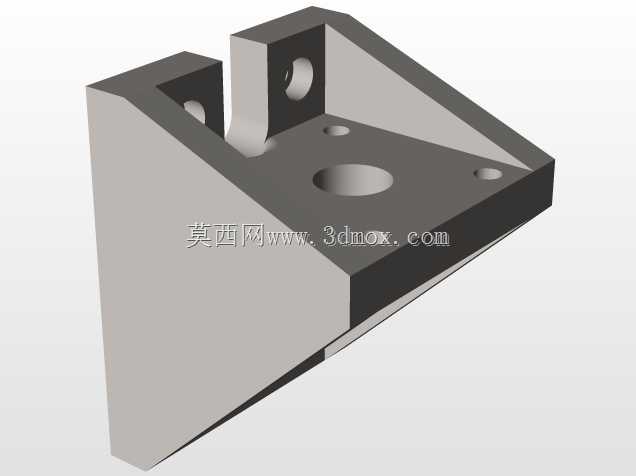

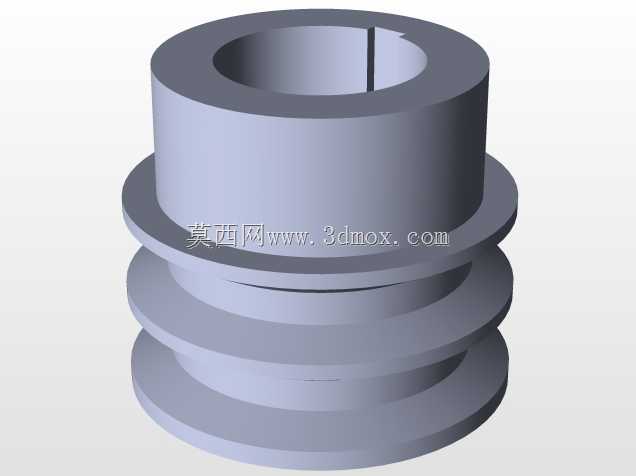

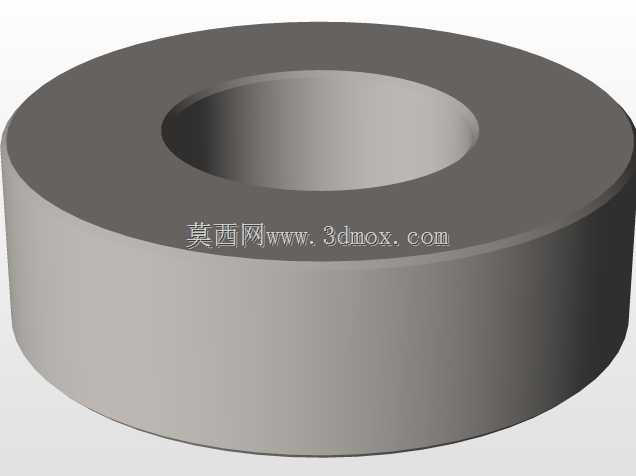

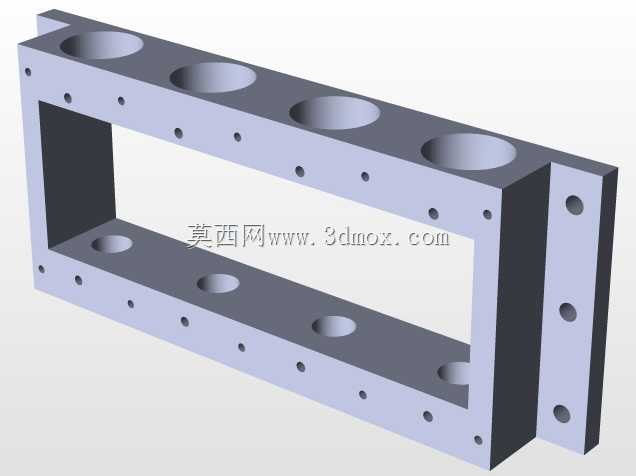

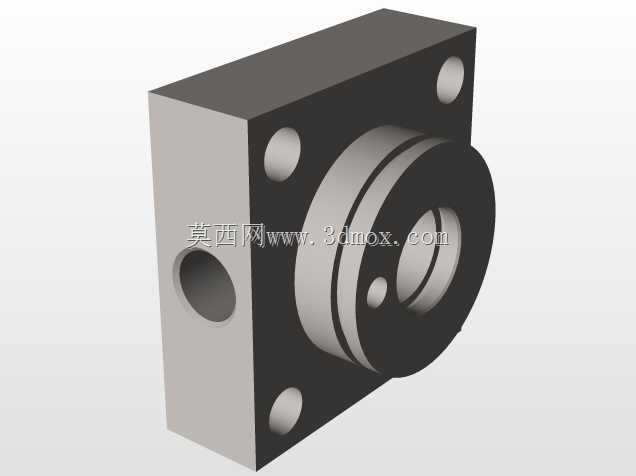

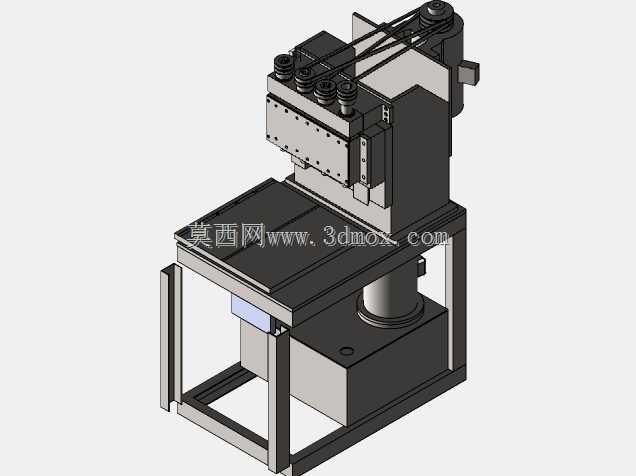

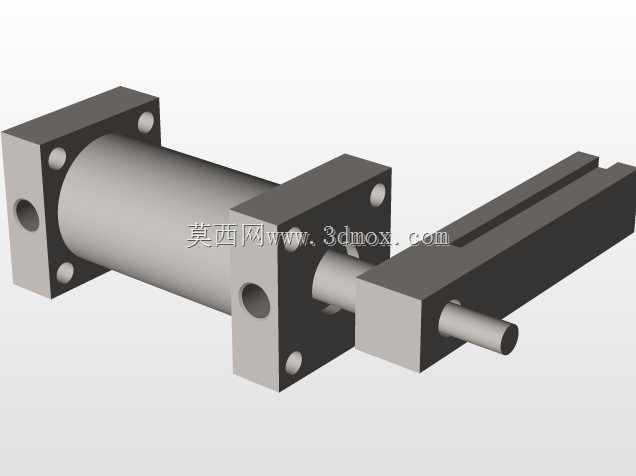

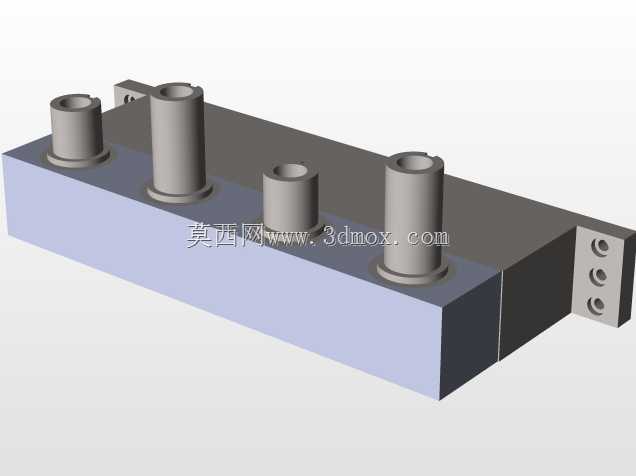

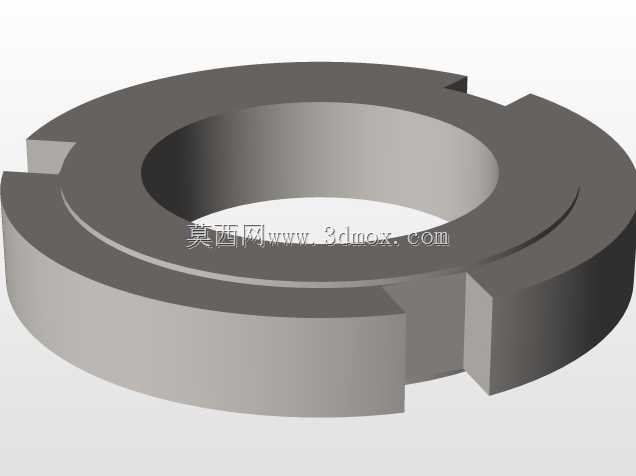

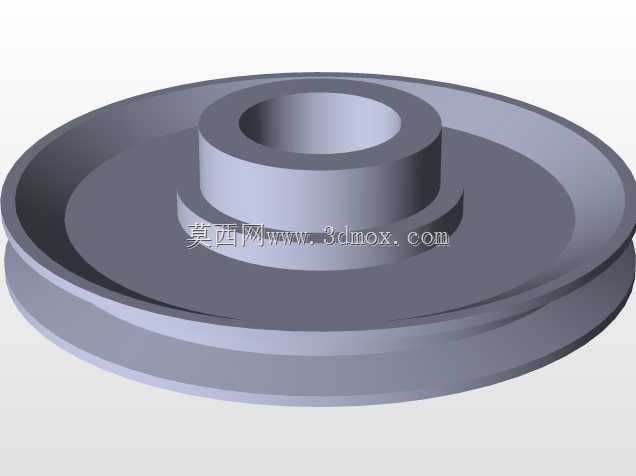

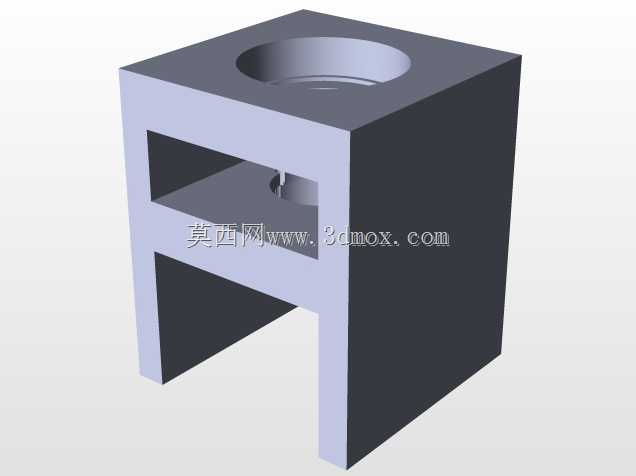

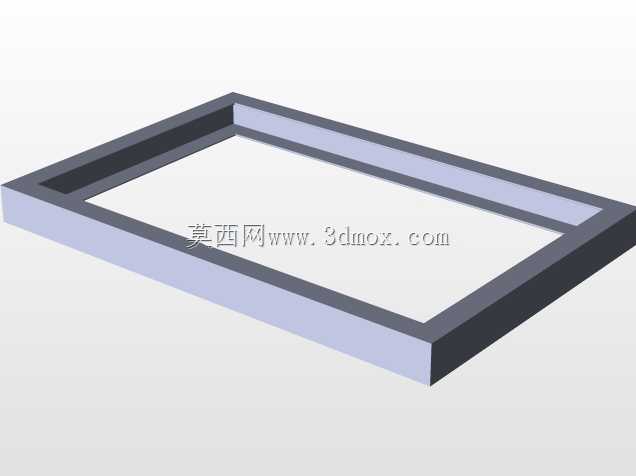

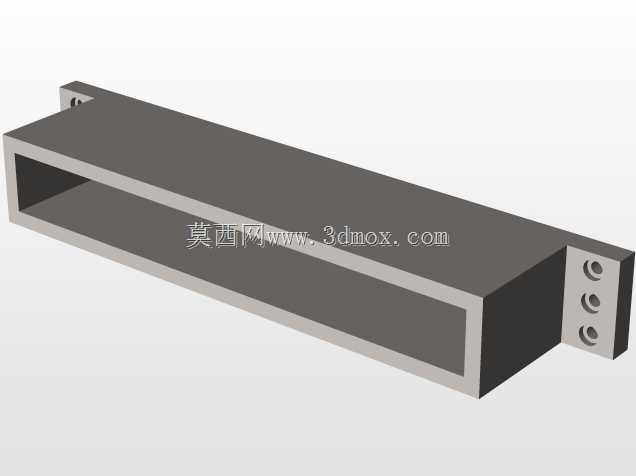

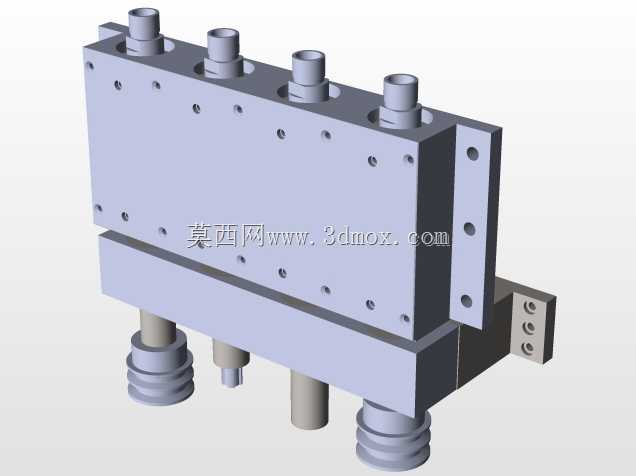

　　这款双转盘结构的立式钻削设备，主要面向中小尺寸五金零件、仪表壳体类工件的批量孔加工场景，在仪器仪表零配件、小型五金冲压件的二次加工工序中应用广泛，可适配沉孔、钻孔、倒角等多道钻削类工序的连续作业需求。设备采用立式框架式布局，底部为方管焊接成型的承力机架，机架内部预留了切削液存储槽与电气元件安装腔，机架上方通过螺栓固定安装工作台面板，作为工件装夹与转盘机构的安装基准面。上部钻削单元采用多主轴并排布置的结构，主轴箱通过线性导轨与立式立柱连接，可沿竖直方向完成进给动作，主轴的动力传递采用同步带传动结构，可保证多主轴转速的一致性，同时降低传动过程中的振动传递，提升孔加工的表面质量与位置精度。双转盘的结构设计是该设备的核心特点，

　　两个转盘可交替完成上下料与加工工位的切换，当其中一个转盘携带工件进入钻削工位完成加工时，操作人员可在另一个位于外侧的转盘上完成待加工工件的装夹与已加工工件的拆卸，大幅减少设备待料停机时间，相比单工位钻床可提升40%以上的加工效率。转盘采用间歇式回转驱动结构，定位端设置有锥销定位机构，可保证转盘每次转位后的重复定位精度控制在0.02mm以内，避免因转盘移位导致的孔位超差问题。设备的钻削进给行程可根据工件的实际加工深度进行调整，主轴箱的上下限位设置有硬限位与软限位双重保护，防止进给超程损坏主轴或工件夹具。在安装边界方面，设备整体占地尺寸适配常规小型机加工车间的工位布局，机架底部设置有可调式地脚螺栓，可根据地面平整度调整设备水平度，

　　无需额外制作专用安装基础，接通电源与切削液管路即可投入使用。设计过程中重点考虑了钻削过程的排屑问题，工作台面板对应钻削工位的位置设置有排屑缺口，加工产生的铁屑可顺着缺口落入下方的排屑槽，配合切削液的冲刷可快速进入集屑区域，减少人工清理的工作量。主轴箱的润滑采用集中式油脂润滑结构，日常维护时仅需定期加注润滑脂即可，无需复杂的油路维护，降低设备的后期使用成本。设备的操作按钮集中布置在机身侧方的操作盒上，可分别控制主轴启停、转盘转位、进给动作，操作逻辑符合常规机加工操作人员的使用习惯，无需长时间培训即可上手操作。在结构刚性设计上，立式立柱采用加厚钢板焊接结构，焊后经过时效处理消除内应力，可承受多主轴同时钻削时产生的切削反力，减少钻削过程中的机身形变，保证深孔加工时的孔直线度要求。转盘的盘面设置有标准T型槽，可适配不同规格的专用夹具，无需对转盘本身进行二次加工即可快速切换加工产品，适配多品种小批量的零件加工需求。
