铣床可调式顶尖尾座结构设计

　　在常规铣床的轴类、套类零件加工场景中，这类顶尖尾座是配合分度头、卡盘完成工件同轴定位的核心配套工装，日常作业里主要承担工件回转过程中的轴向顶紧支撑作用，抵消铣削过程中刀具接触工件产生的径向切削力与轴向窜动，避免长轴类零件加工时出现悬臂挠曲变形，保障加工面的形位公差符合工艺要求。从实际使用场景来看，这类尾座既可以配套卧式铣床完成键槽铣削、平面铣削的工件装夹定位，也能在小型工具铣床上配合回转工作台完成等分零件、螺旋槽类零件的加工支撑，适配的工件直径覆盖几毫米的小型销轴到百余毫米的短轴类零件，是车间铣加工工位通用性极强的辅助定位部件。

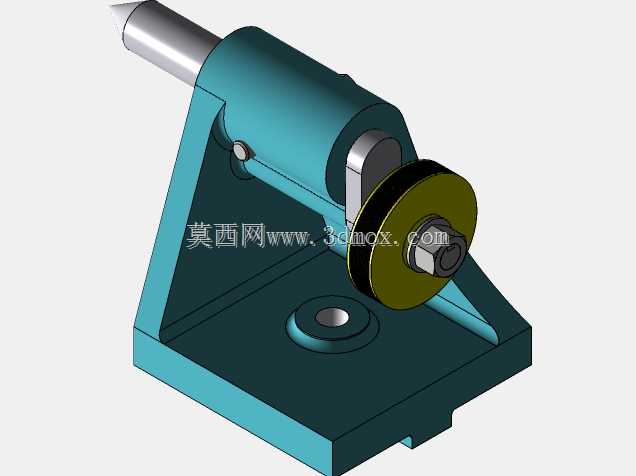

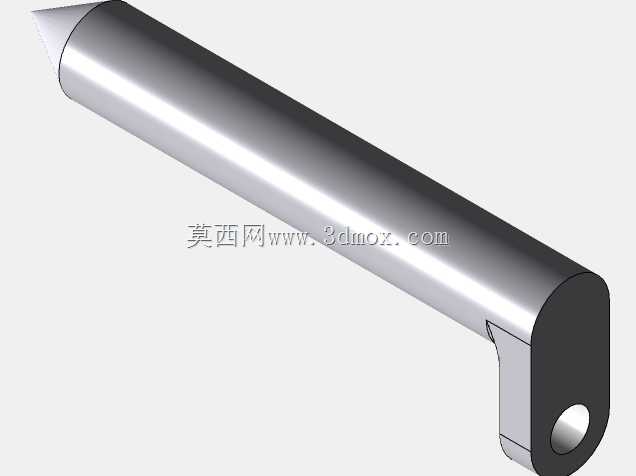

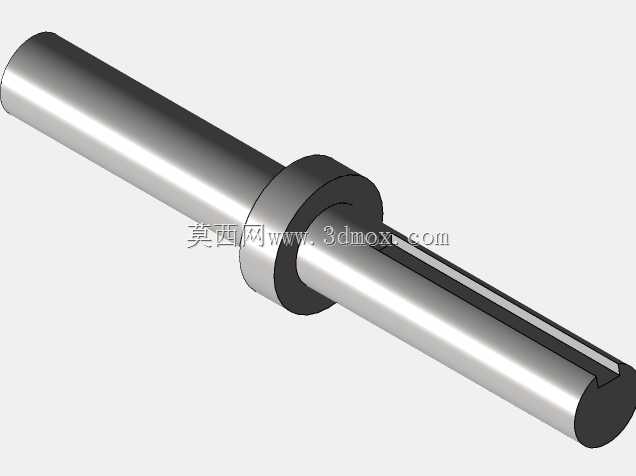

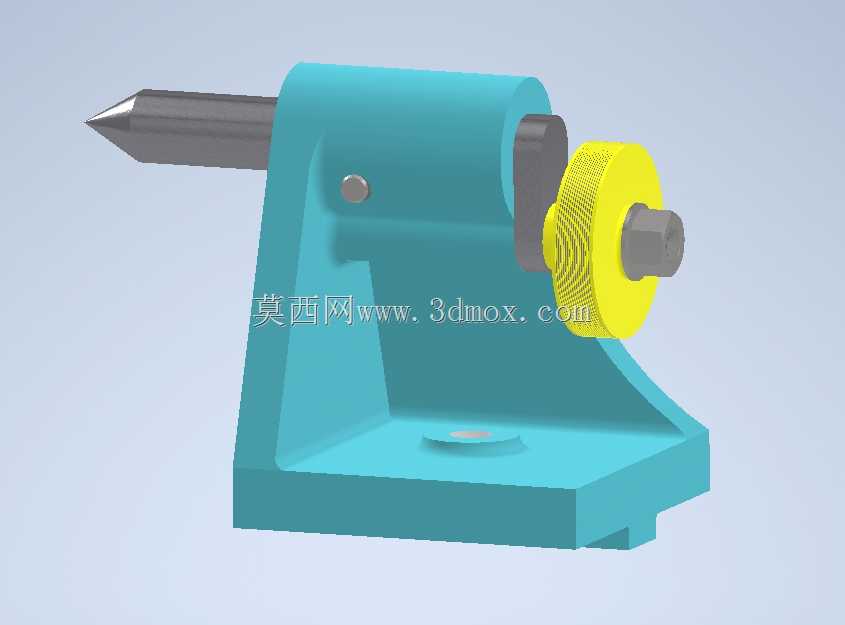

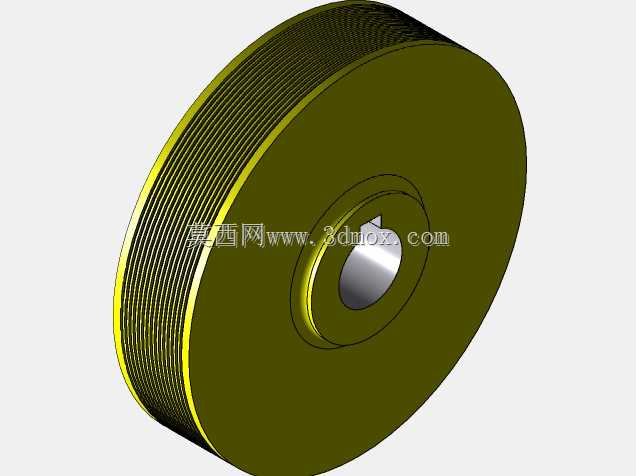

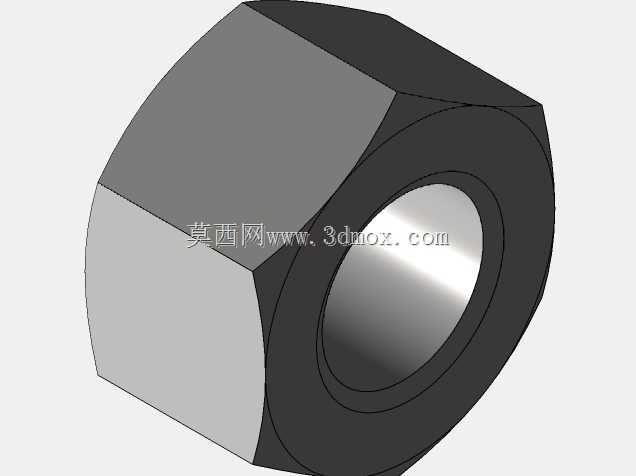

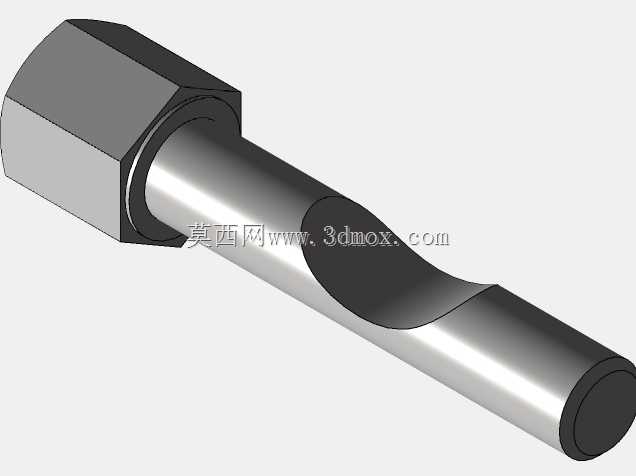

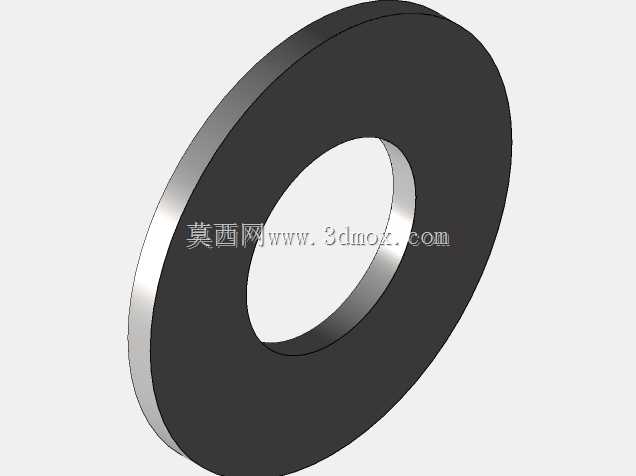

　　从功能特性上看，该尾座采用了固定式底座加滑移顶尖套筒的结构，底座底部设置有与铣床工作台T型槽匹配的安装凸台，安装时可通过T型螺栓快速完成在工作台不同位置的固定，适配不同长度工件的装夹间距需求。顶尖部分采用标准莫氏锥度的固定顶尖，锥面经过淬硬处理，耐磨性优异，可长期承受工件回转的摩擦损耗，顶尖套筒与尾座本体的配合孔采用H7/h6的间隙配合，既保证套筒轴向滑移的顺畅度，又能将径向跳动控制在0.01mm以内，满足精加工的定位精度要求。尾座侧方设置的黄色滚花调节手轮，内部通过梯形螺纹副与套筒连接，转动手轮即可带动顶尖实现轴向进退，梯形螺纹的自锁特性可以保证顶紧工件后不会因切削振动出现松动退移，滚花手轮的网纹结构设计增大了手动调节时的摩擦力，操作人员无需借助扳手即可完成足够顶紧力的调节，作业效率更高。尾座本体上设置的锁紧螺钉，可在套筒调整到合适位置后完成套筒的位置锁定，避免重切削工况下套筒出现位移，进一步提升装夹刚性。

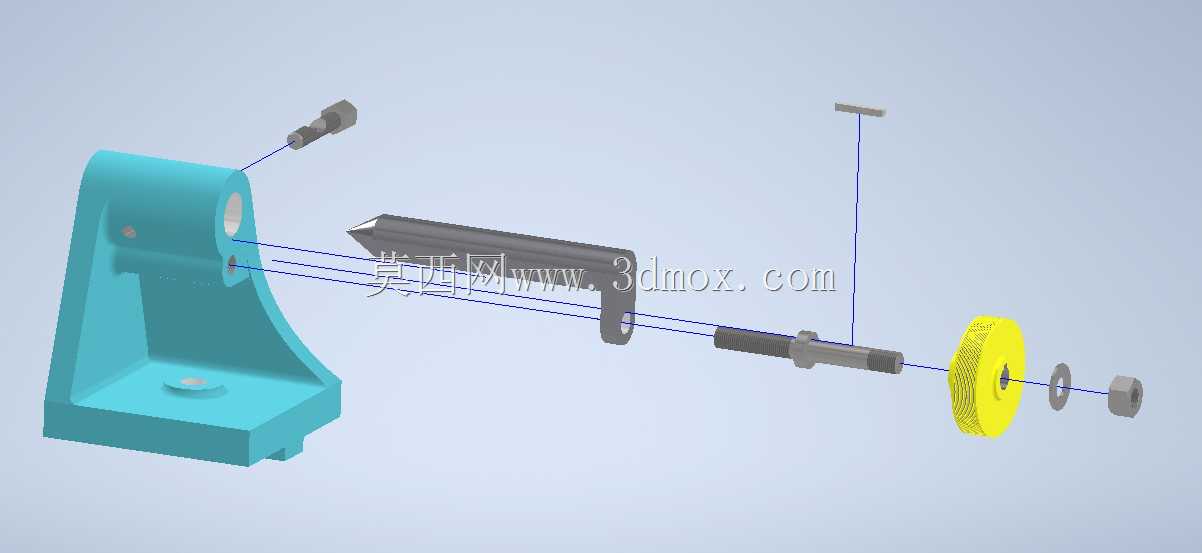

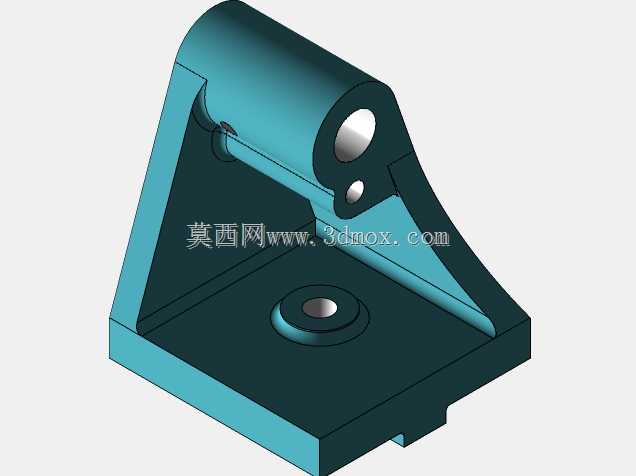

　　设计过程中，首先围绕铣床工作台的安装边界确定了底座的整体尺寸，底座的横向宽度控制在120mm，纵向长度160mm，整体高度140mm，既保证了足够的支撑刚性，又不会因为体积过大占用过多工作台操作空间，底座上的安装槽采用通槽设计，槽宽14mm，适配国内通用铣床工作台的12mm、14mmT型螺栓，安装时可沿工作台纵向任意调整位置，最小可装夹工件长度50mm，最大支撑长度可根据尾座滑移行程覆盖到300mm以内的轴类零件。结构设计时优先考虑了车间日常维护的便捷性，顶尖与套筒采用锥面配合，磨损后可快速更换不同规格的顶尖，无需拆解整个尾座结构；尾座本体与底座采用一体化铸造成型后加工的工艺，内部加强筋的布置在保证整体刚性的前提下尽可能降低了铸件重量，单人即可完成工位间的搬运调整。套筒的行程设计为40mm，足够覆盖常规工件装夹时的顶紧余量需求，无需频繁调整尾座在工作台上的固定位置。在精度设计上，尾座本体的套筒孔与底座安装底面的平行度控制在0.008mm/100mm，保证顶尖顶紧后工件的轴线与工作台面平行，避免加工出的轴类零件出现锥度误差；顶尖锥面的径向圆跳动控制在0.005mm以内，满足半精加工、精加工的装夹精度要求。

　　实际使用中，这类尾座的操作逻辑十分简单，安装时先将底座通过T型螺栓初步固定在铣床工作台上，将工件一端装夹在分度头或卡盘内，转动尾座手轮带动顶尖伸出，顶入工件端面的中心孔内，确认工件无轴向窜动后，先锁紧套筒的固定螺钉，再拧紧底座的安装螺栓完成整体固定，即可开始铣削作业。针对不同材质的工件，还可以更换配套的回转顶尖来适配高转速的铣削工况，该尾座的套筒内锥孔采用标准莫氏2号锥度，可直接适配市售的同规格标准顶尖，配件通用性极强，无需单独定制替换件。在日常保养层面，只需定期向套筒与本体的配合面注入少量润滑油，清理手轮螺纹副间的切屑粉尘，即可长期保持调节的顺畅度，无复杂的维护需求。
