乘用车铝合金轮毂带制动总成结构设计

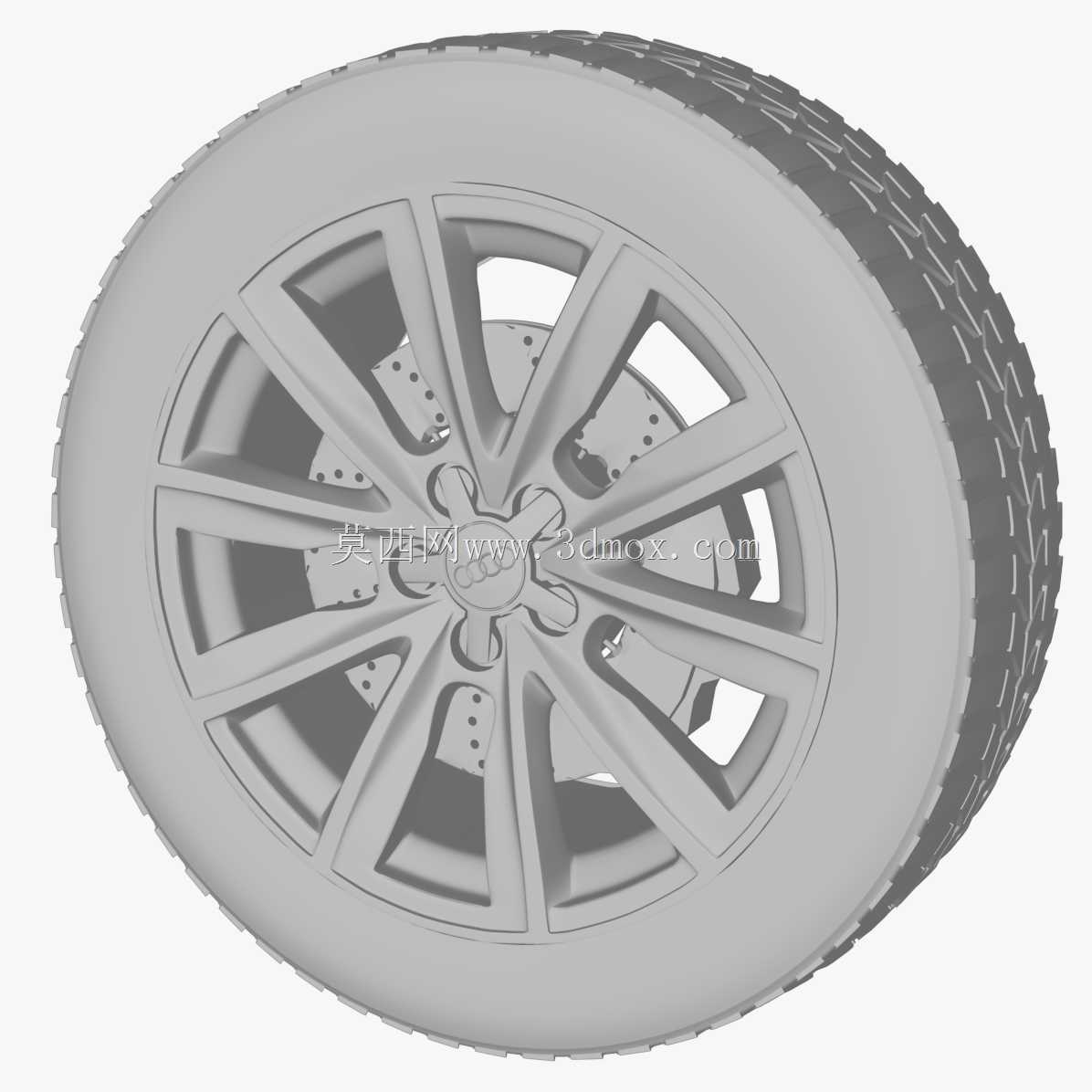

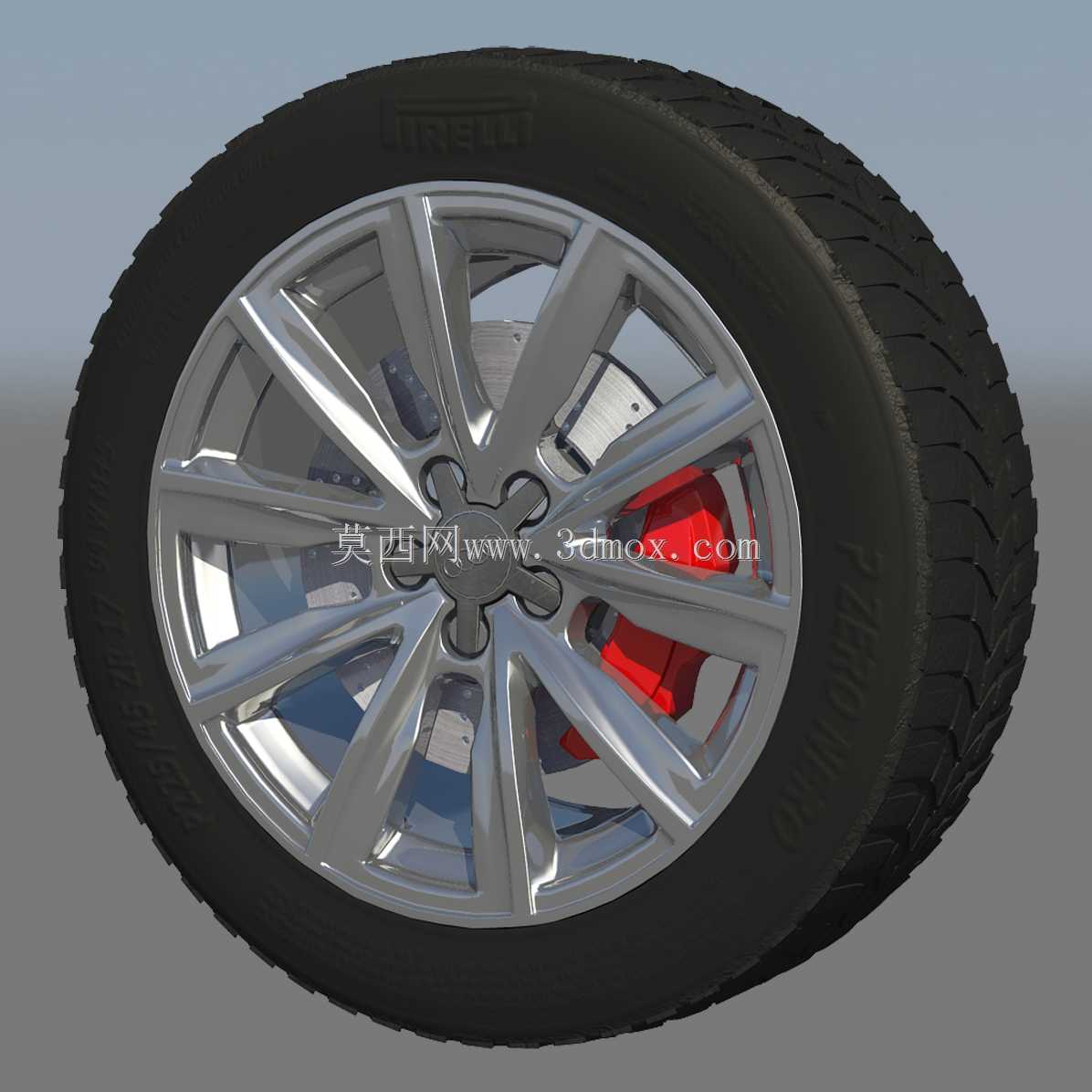

　　这套轮毂带轮胎、制动卡钳的总成结构，主要面向民用乘用车的行走系统配套场景，覆盖家用轿车、城市SUV这类量产车型的底盘行走部件选型与结构验证环节，在整车开发流程中，属于底盘行走系统的核心外露部件，既要满足承载、制动散热的硬性性能要求，也要兼顾整车外观的视觉协调性。从实际装车用途来看，该总成承担整车全部垂直载荷传递，在车辆转向、加减速过程中，轮辐结构需要承受多方向的交变冲击载荷，轮胎部分负责缓冲路面颠簸带来的振动，内侧配套的通风刹车盘与红色制动卡钳，负责将制动钳的夹紧力转化为轮胎的制动力矩，实现车辆的减速与驻车动作。设计过程中首先确定了轮辐的多辐条分叉结构，这种结构相比少辐条设计，

　　能在同等重量下将轮毂中心的螺栓安装座受力均匀分散到轮辋的整个圆周方向，避免局部应力集中导致的轮辐开裂问题，同时多辐条之间的镂空间隙，能为内侧的刹车卡钳、刹车盘提供足够的通风散热通道，在连续制动工况下，气流可以顺着辐条间隙快速带走刹车盘摩擦产生的热量，降低制动热衰减的风险。安装边界方面，轮毂中心的定位孔与螺栓孔按照乘用车常规的五孔安装规格设计，中心孔的配合公差选取过渡配合区间，保证装车时轮毂与车轴法兰的同轴度，避免高速行驶时出现车轮抖动问题；轮辋的宽度、直径尺寸匹配常规民用轿车的轮胎规格，轮辋边缘的凸缘结构按照标准设计，保证轮胎充气后胎圈能牢固卡合在轮辋上，不会在大侧向力工况下出现脱胎风险。轮胎部分的胎面花纹、

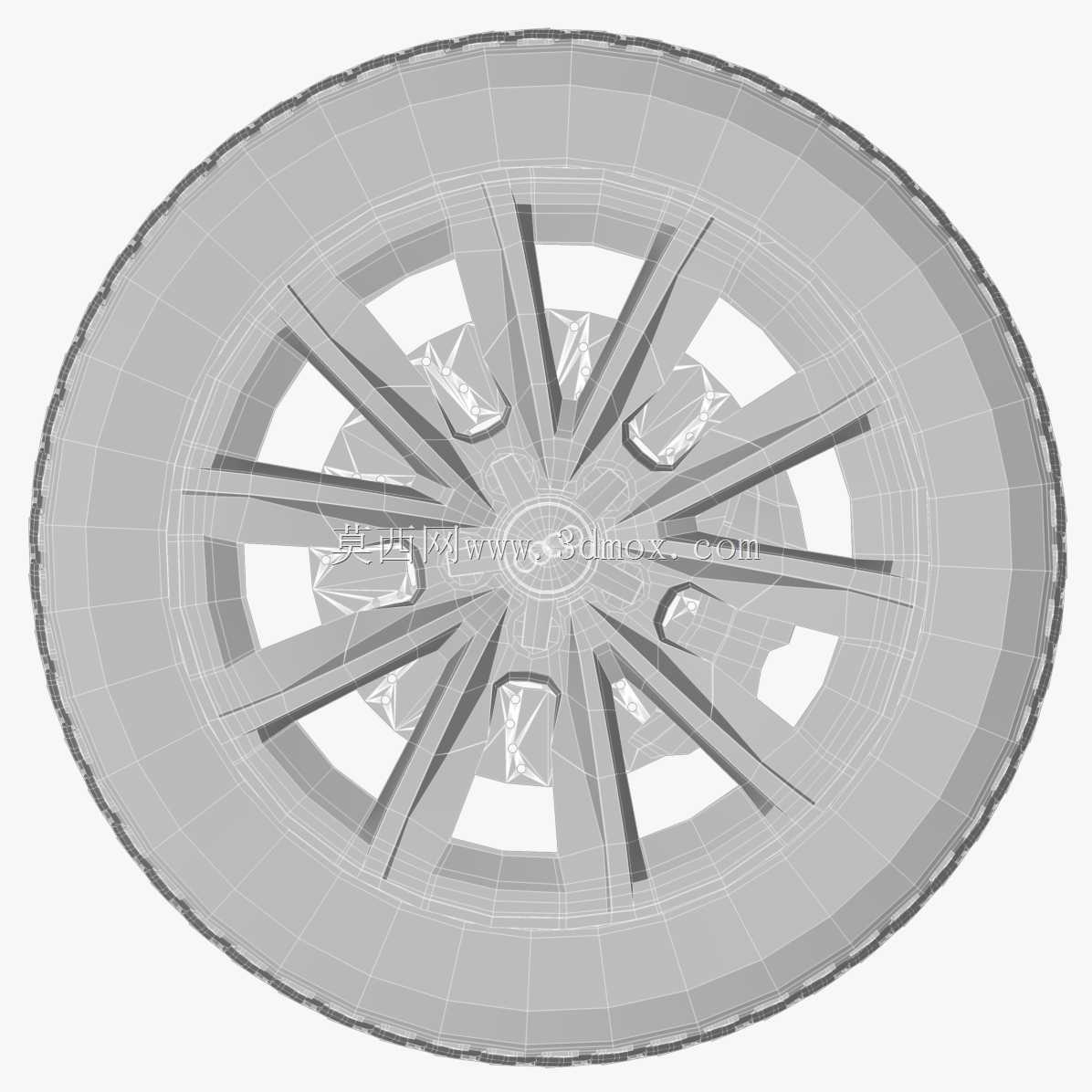

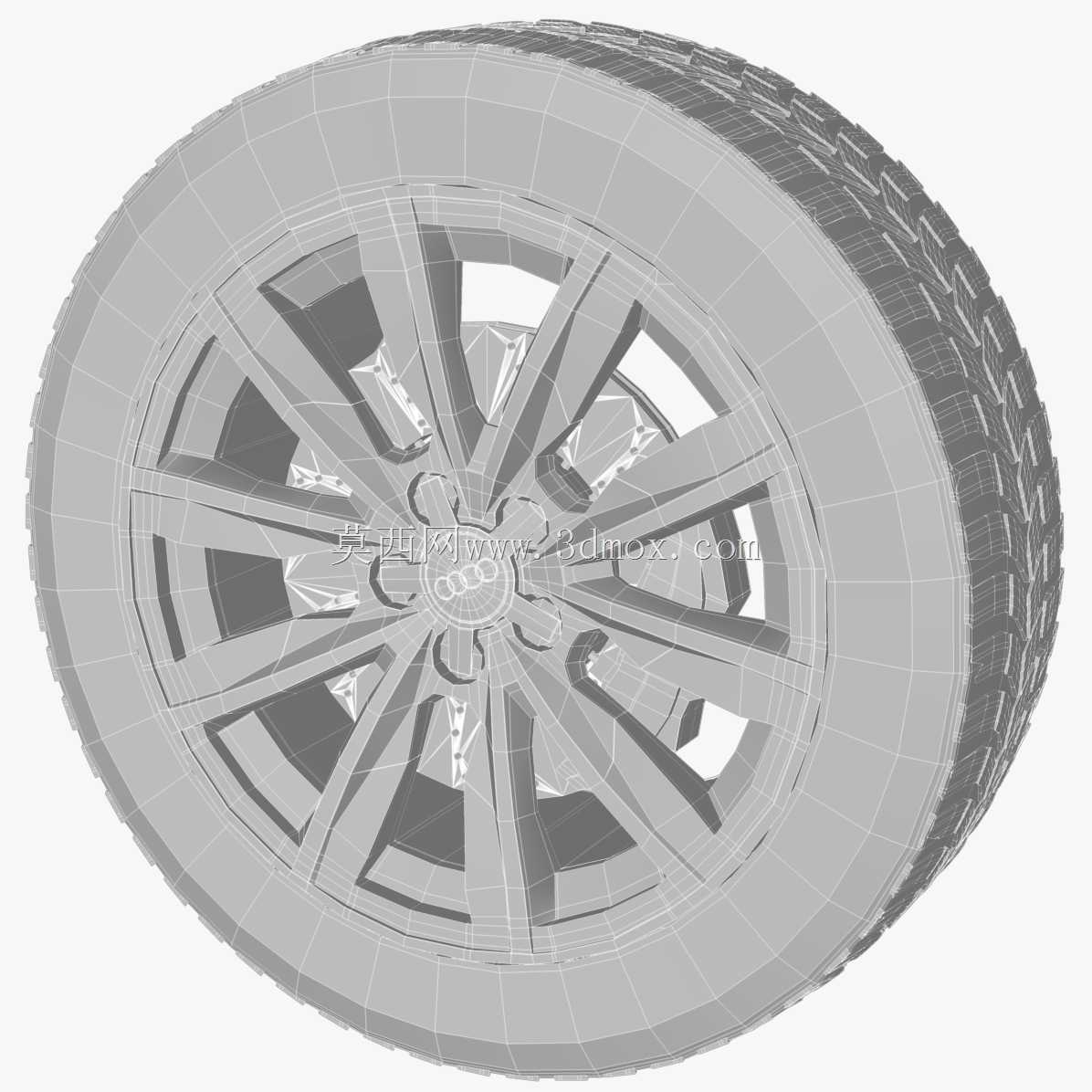

　　胎侧厚度按照民用公路胎的参数设计，胎面的排水沟槽布局兼顾干地抓地力与雨天排水性能，胎侧的缓冲层结构能过滤路面细碎颠簸，提升行驶舒适性。制动卡钳的安装位置避开轮辐的实体区域，在车轮转动过程中不会出现卡钳与轮辐的运动干涉，卡钳的活塞布局、刹车盘的通风道结构，都按照常规乘用车的制动性能参数匹配，保证制动力矩输出满足整车满载工况下的制动距离要求。从结构细节来看，轮辐表面做了亮面切削的造型处理，在满足结构强度的前提下，通过辐条的曲面造型优化，降低车轮转动时的空气阻力，同时外露的金属质感也能提升整车外观的精致度；轮毂与轮胎的装配间隙、平衡块安装位置都做了预留，方便后期装车时做动平衡校准，避免高速行驶的振动问题。在三维建模过程中，

　　所有配合面的公差、安装孔位的位置度都按照量产零部件的加工精度要求设定，轮辐的壁厚从中心安装座到轮辋连接位置做了渐变处理，中心安装座位置壁厚更大，承受螺栓预紧力与车轴传递的冲击载荷，靠近轮辋的位置适当减薄，在保证强度的前提下降低簧下质量，提升悬架的响应速度。刹车盘与轮毂的配合面做了平面度要求，保证制动时刹车盘与刹车片的全面接触，避免偏磨导致的制动抖动；卡钳的安装支架固定在转向节的对应位置，建模时预留了足够的安装操作空间，方便生产线的装配作业，也为后期售后维修更换刹车片预留了操作间隙。
