浮动式摩托车制动盘结构三维设计

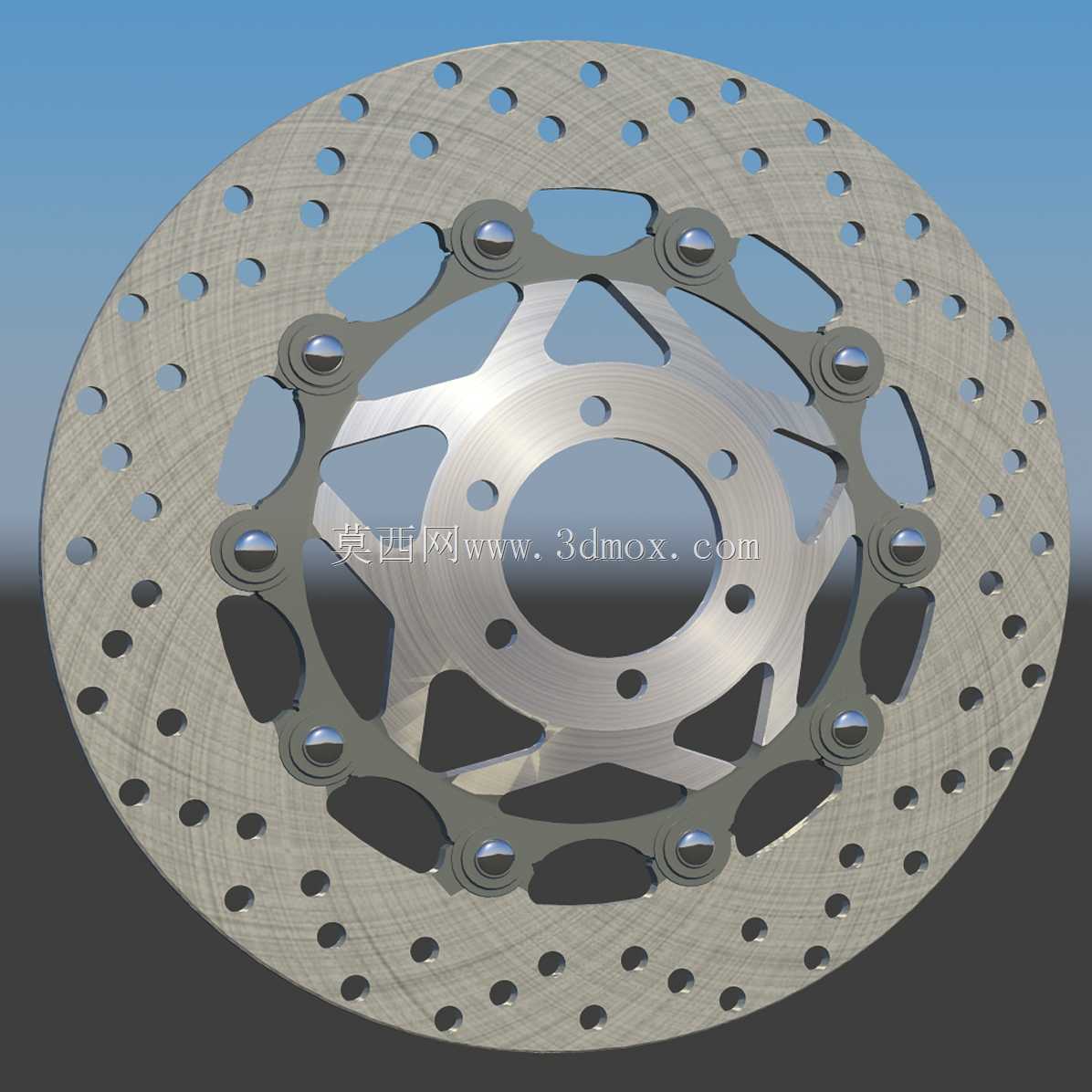

　　这款浮动式制动盘的结构设计，核心围绕两轮车辆行驶过程中的制动热稳定性与装配适配性展开，日常应用场景覆盖中小排量街车、越野摩托的前轮制动回路，在频繁制动、长下坡连续制动的工况下，可通过自身结构特性分散摩擦产生的热应力，避免制动盘翘曲变形导致的制动力衰减。从结构组成来看，产品分为内外两个功能区域，外圈为带通风散热孔的摩擦工作环，内圈为与轮毂连接的安装基座，两者通过周向均匀分布的浮动铆钉实现弹性连接，这种设计思路是为了抵消制动过程中摩擦环受热产生的径向膨胀量，避免热胀冷缩带来的安装应力拉扯轮毂连接位，同时在制动咬合瞬间允许摩擦环有微小的周向浮动量，让刹车片与摩擦面的接触更均匀，减少制动抖动。摩擦环表面的密集圆孔并非单纯为了减重，

　　一方面可以在制动过程中刮除刹车片表面的磨屑，避免磨屑夹在摩擦副之间形成硬点划伤盘面，另一方面可以形成空气对流通道，带走制动摩擦产生的热量，降低摩擦片的热衰退速率；摩擦环上的异形镂空槽进一步提升了散热效率，同时也能在雨天制动时快速排走盘面的水膜，缩短湿滑路面的制动响应时间。内圈安装基座采用星形辐条结构，在保证连接强度的前提下尽可能削减了非受力区域的材料重量，中心安装孔的尺寸与常见的前轮轮毂轴承定位凸台匹配，周向的安装螺栓孔位置严格对应主流车型的轮毂安装孔位，安装时无需额外加工转接码即可直接适配。浮动铆钉的位置做了沉台设计，铆钉端面不超出摩擦环的基准平面，避免制动时铆钉与刹车片发生干涉，每个铆钉与安装孔之间预留了合理的活动间隙，

　　既保证浮动量充足，又不会出现径向窜动带来的制动异响。摩擦环的工作平面做了平行度公差约束，盘面平面度控制在0.05mm以内，保证刹车片贴合时不会出现偏磨；摩擦环的厚度尺寸适配常规的双活塞浮动卡钳，安装后刹车片的有效摩擦接触面积覆盖整个摩擦环宽度，不会出现摩擦面超出工作区域的情况。在材料匹配层面，摩擦环采用高碳耐磨铸铁材质，表面做了相应的涂饰处理提升防锈能力，内圈安装基座采用铝合金材质锻造加工，兼顾强度与轻量化需求，两种材料的热膨胀系数差异通过浮动连接结构进行补偿，避免不同材料受热变形量不一致导致的结构卡滞。实际装配过程中，需要先确认内圈基座与轮毂定位面的贴合度，安装螺栓按照对角顺序逐步拧紧到规定扭矩，

　　避免基座安装偏斜导致摩擦环端面跳动量超标；浮动铆钉的安装松紧度需要控制在合理范围，过紧会丧失浮动功能，过松则会在非制动状态下出现异响。这款制动盘的安装边界尺寸经过多轮适配验证，外径尺寸适配17寸前轮辋的安装空间，不会与轮辋辐条、前减震套筒发生运动干涉，摩擦环的内缘与轮毂中心凸台之间预留了足够的安全间隙，即使在最大热膨胀状态下也不会出现摩擦碰擦。
