无内胎纤维复合运动摩托轮辋结构设计

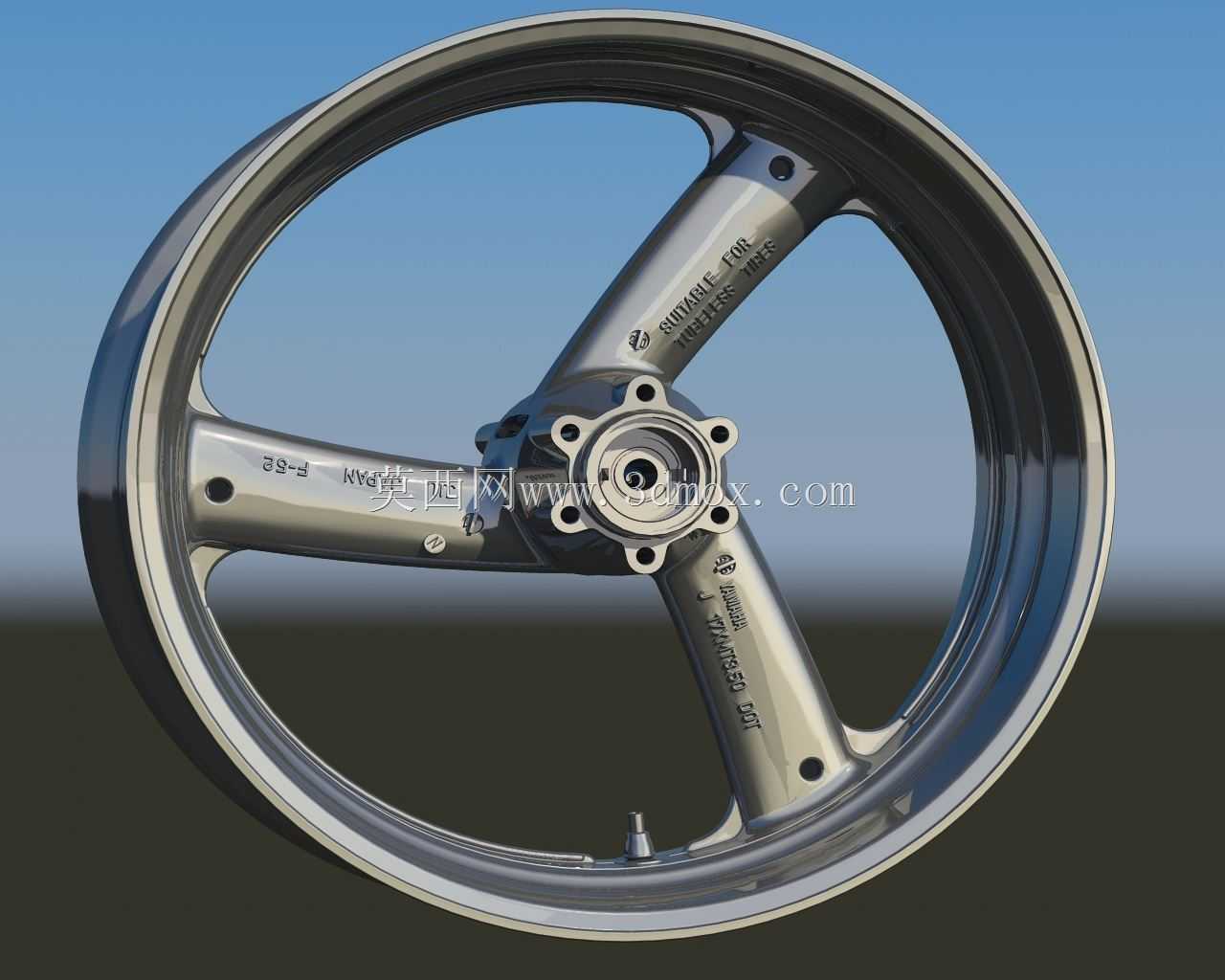

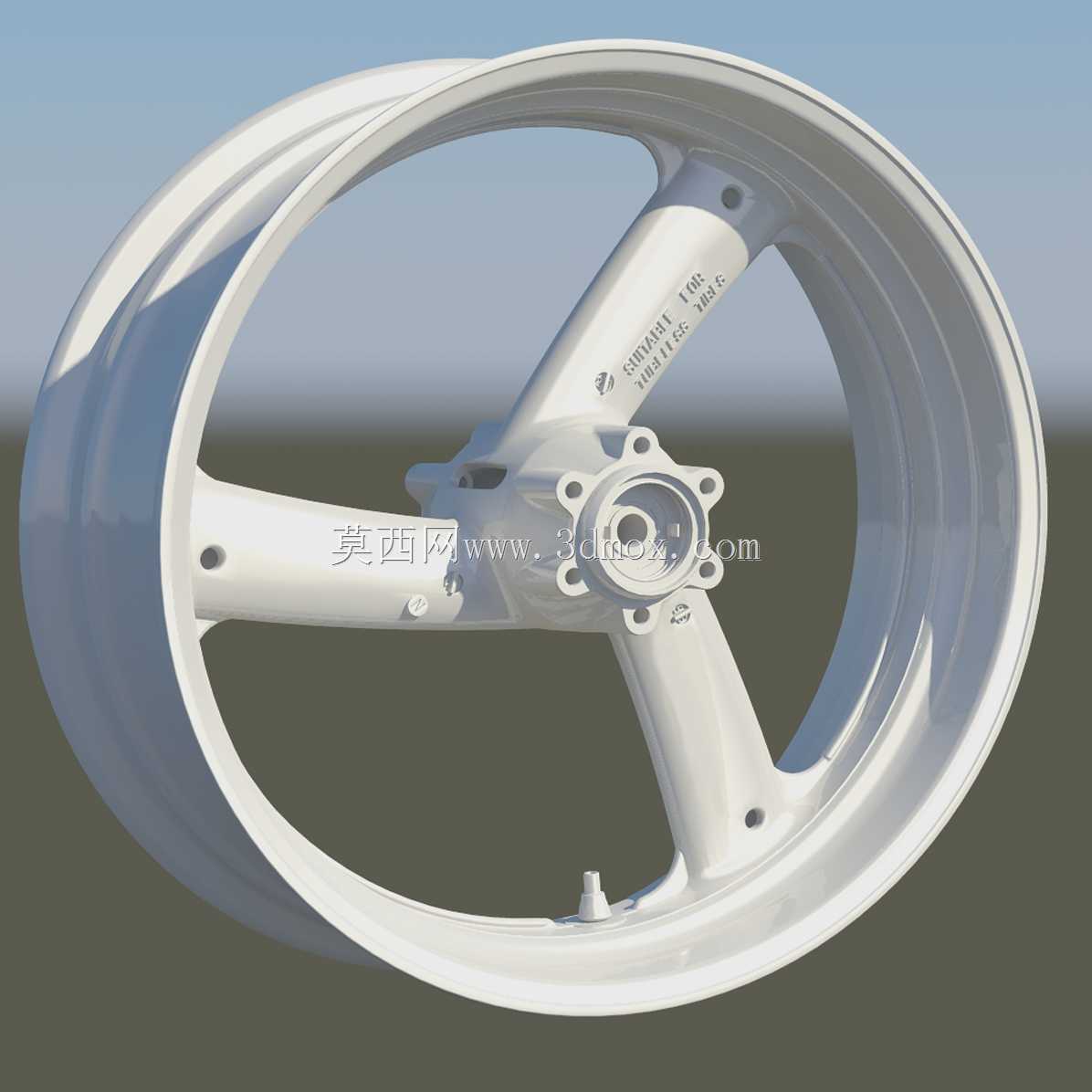

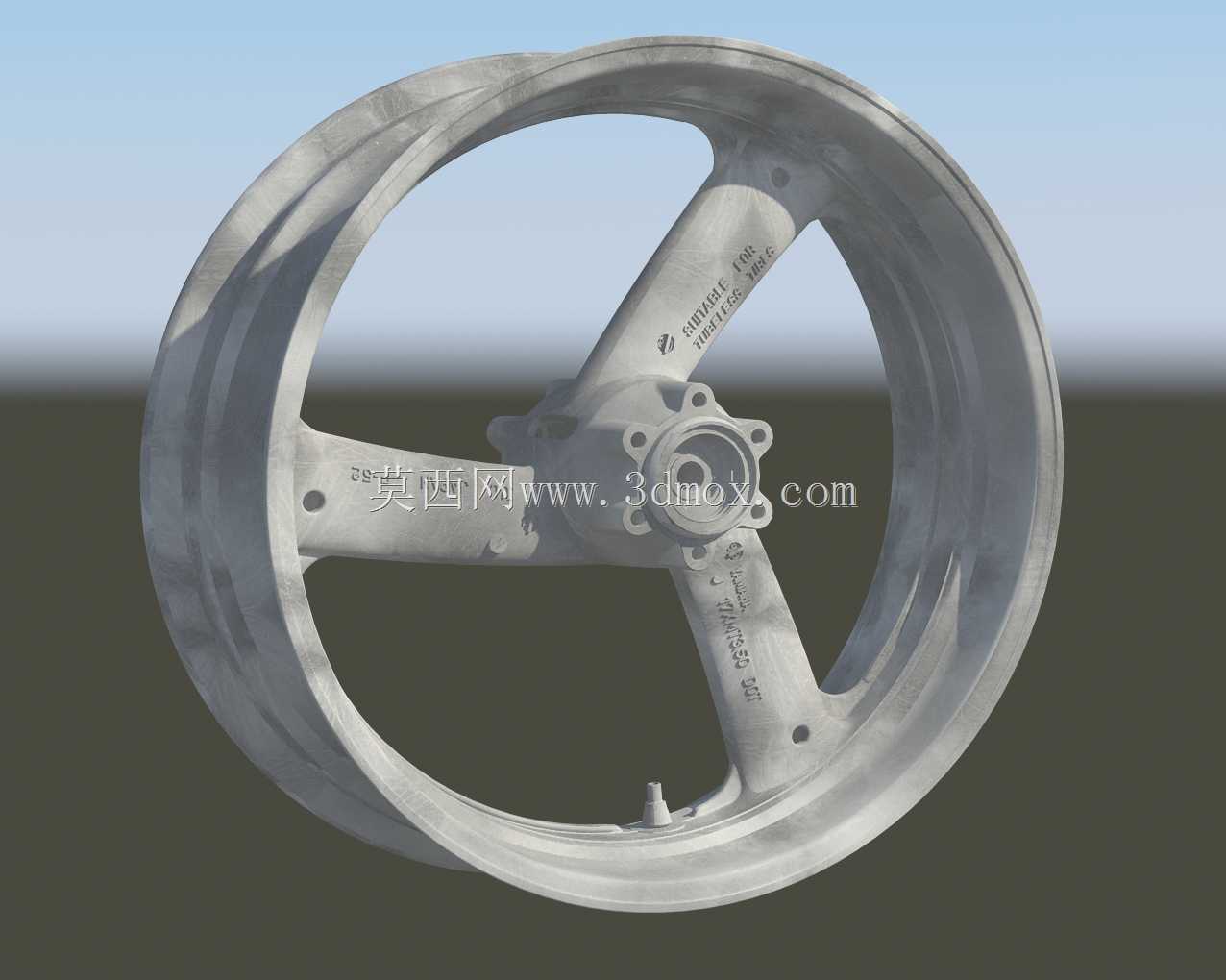

　　这款轮辋主要面向中小排量运动型两轮摩托的改装与配套场景，适配铺装路面的运动骑行、赛道日练习等使用工况，区别于传统钢制或铸铝轮辋，纤维复合材质的应用直接瞄准了非簧载质量降低的核心需求——车轮作为非簧载部件，每降低一公斤重量，对悬挂响应速度、路面贴附性能的提升效果远高于簧载部件减重五公斤的收益，这也是运动车型轮辋迭代中始终围绕轻量化做设计的核心原因。从结构设计逻辑来看，这款轮辋采用三辐条对称布局，辐条截面做了变厚度处理，靠近轮毂安装位的区域厚度更大，向轮缘延伸过程中逐步收窄厚度，这种设计是基于有限元受力分析结果做的优化：轮辋在承受整车负载、过弯侧向力以及路面冲击载荷时，应力集中点主要出现在辐条与轮毂的连接区域，加厚该区域的铺层厚度，

　　同时在辐条与轮辋衔接处做圆弧过渡，能够有效分散应力传递路径，避免急加速、重刹或者过坑时出现辐条根部断裂的问题。轮毂安装位采用了多螺栓孔定位结构，中心设置定位止口，安装时止口与轮毂轴套先完成同轴定位，再通过均布的螺栓完成锁紧，这种设计能够保证轮辋转动时的动平衡精度，减少高速行驶时的车轮抖动问题，安装边界上，螺栓孔的节圆直径、中心止口的配合公差都严格匹配对应车型的轮毂接口尺寸，不需要额外做转接件就能完成装配，轮缘位置做了无内胎密封结构设计，轮辋胎圈座的表面粗糙度控制在Ra1.6以内，配合轮胎胎圈的压紧力就能实现密封，不需要额外加装内胎，既减少了装配步骤，也避免了内胎摩擦导致的爆胎风险，同时轮辋的气门嘴安装位做了一体化成型的凸台，

　　不需要后期钻孔安装，避免了钻孔位置出现应力集中或者密封失效的问题。表面涂饰层的设计也并非单纯为了外观效果，纤维复合材料本身的抗紫外线能力较弱，长期暴露在户外日晒环境下容易出现树脂层老化、纤维层剥离的问题，涂饰层首先起到隔绝紫外线、水汽的作用，延缓材质老化速度，同时涂饰层的硬度控制在HB级别，能够抵御行驶过程中带起的碎石冲击，避免表层出现划痕或者破损，涂饰工艺上采用了底涂加面涂的双层结构，底涂负责提升涂层与复合基材的附着力，避免长期使用后涂层脱落，面涂则负责耐候、抗冲击的功能，同时可以根据需求调配不同的色彩效果，满足外观改装的需求。从实际使用的性能维度来看，这款复合轮辋的径向刚度经过调校，既保留了足够的支撑性，

　　避免过弯时轮辋变形过大导致轮胎抓地力下降，又能通过材质本身的阻尼特性过滤一部分路面的细碎振动，降低手把的震动反馈，提升长时间骑行的舒适度，轮辋的额定负载经过台架测试，能够满足单人加随身行李的总负载要求，同时通过了100万次径向疲劳测试、50万次侧向疲劳测试，符合两轮车轮辋的相关性能标准。在建模过程中，所有曲面都做了连续性处理，辐条与轮毂、轮辋的衔接位置没有尖锐棱角，既方便后续铺层工艺的实现，也能减少应力集中点，轮辋的整体宽度、直径尺寸严格对应适配轮胎的规格，胎圈座的角度、深度都符合轮胎安装的标准要求，保证轮胎安装后不会出现脱圈、漏气的问题，动平衡块的安装位预留了足够的空间，方便后期装配时做动平衡校准。
