轮胎卡盘空气喷嘴轮结构设计

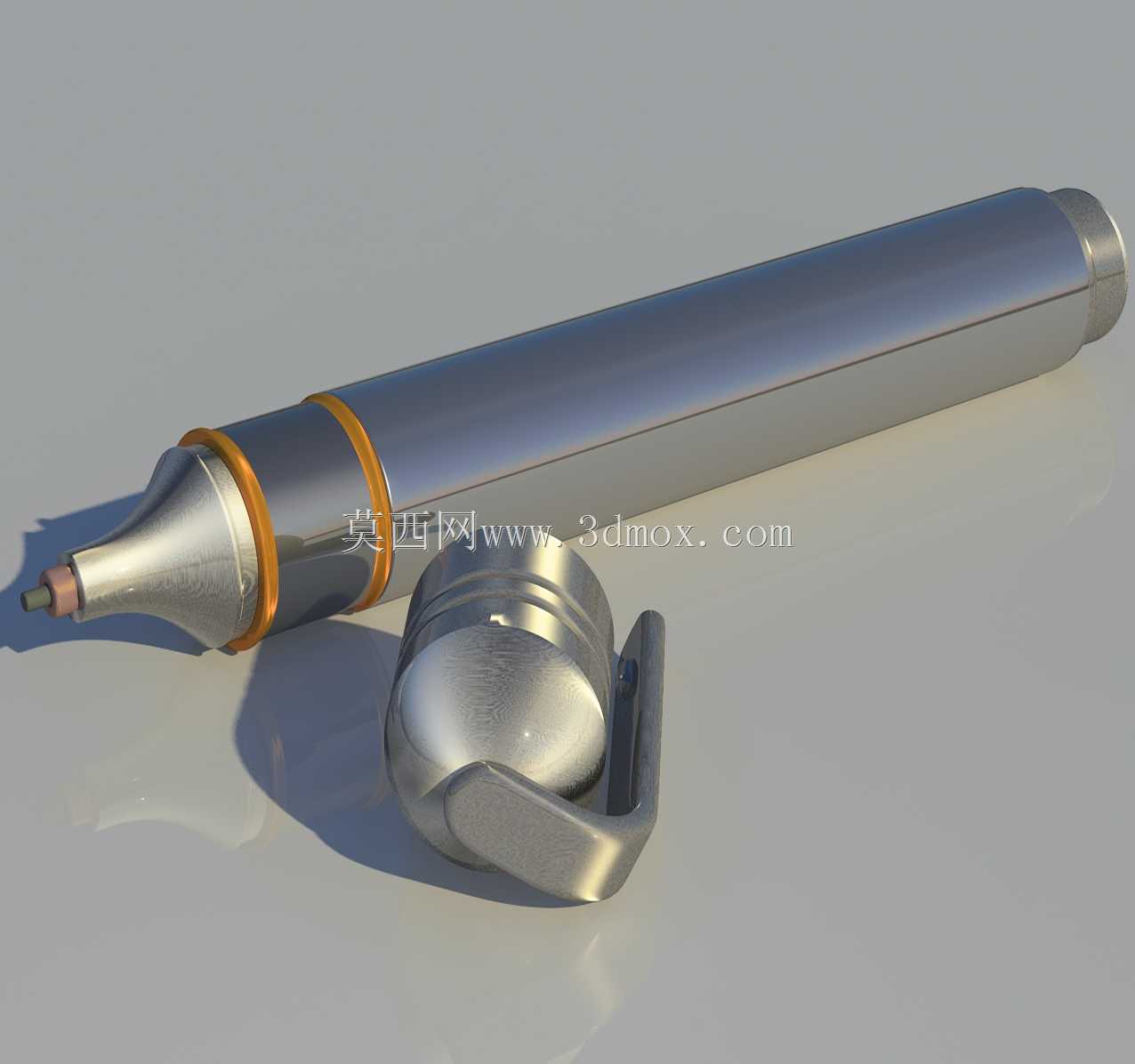

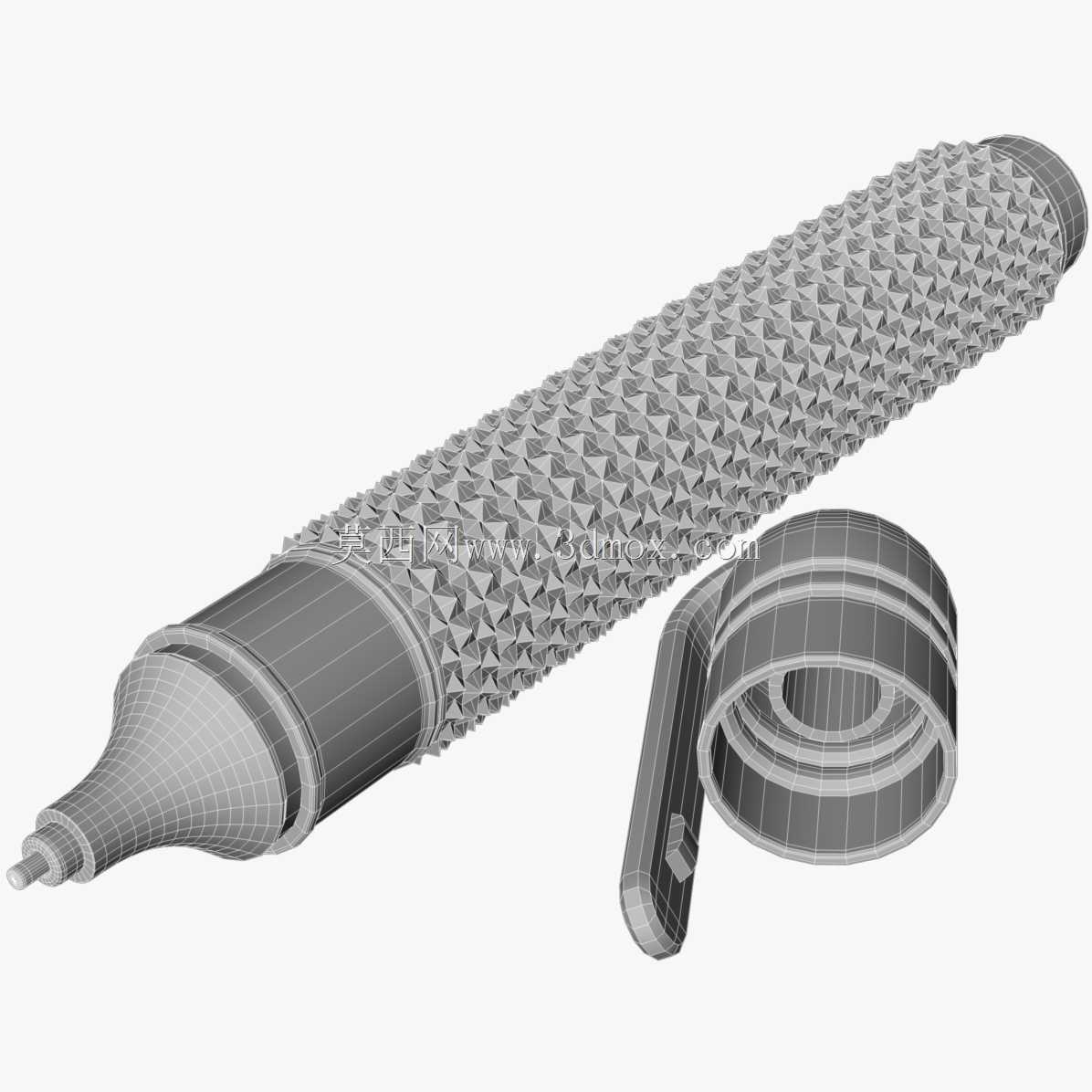

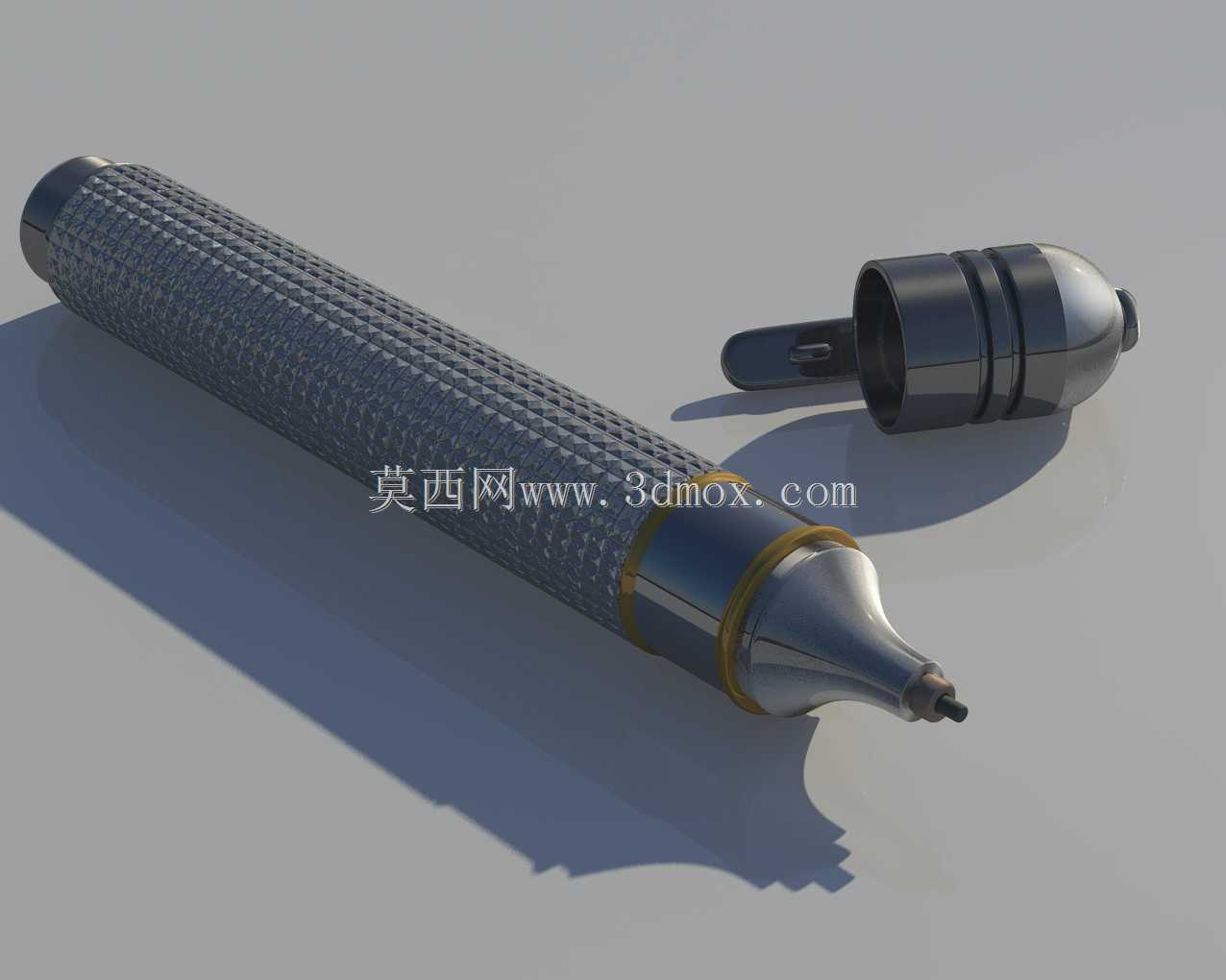

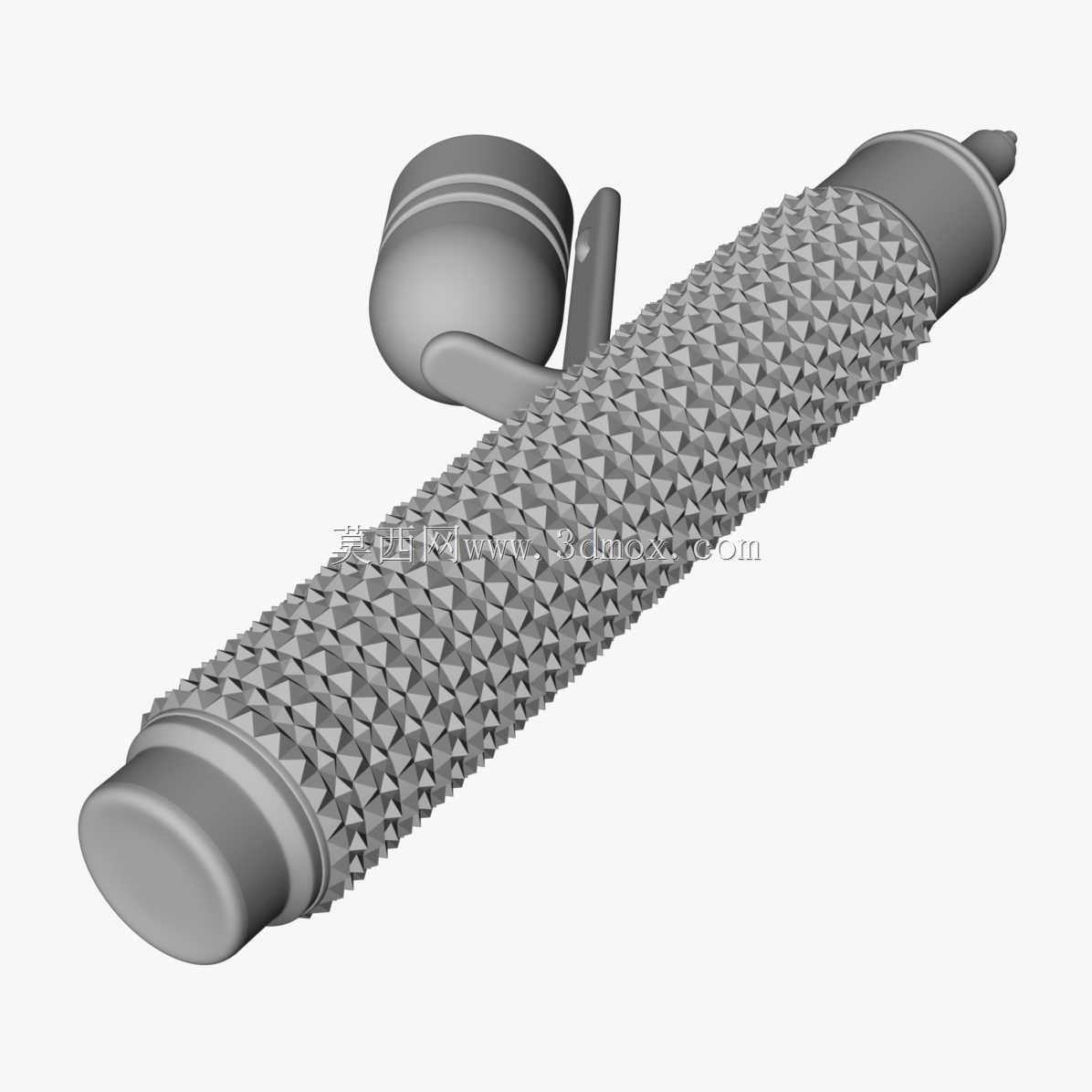

　　在商用车轮胎维保、轮胎生产线上的气密性检测工位，这类卡盘式空气喷嘴轮是核心执行部件，日常作业中需要反复对接轮胎气门嘴完成充放气、气压检测动作，其结构可靠性直接决定整条维保或检测线的作业节拍。从结构设计逻辑来看，主体采用长筒式杆身布局，杆身主体做等径圆柱设计，表面做硬质阳极氧化处理，既保证足够的结构刚度，避免反复插拔对接时出现杆身弯曲变形，也能降低日常作业中磕碰、粉尘附着带来的磨损问题。杆身靠近喷嘴端设置两道环形密封槽，配套的橙色氟橡胶密封圈可以在对接卡盘锁紧后，形成两道径向密封，即使在1.2MPa的高压充气工况下，也不会出现气体泄漏的问题，适配多数乘用車、商用车轮胎的充气压力区间。

　　前端喷嘴头做锥面过渡设计，锥度匹配常规轮胎气门嘴的内孔倒角，对接时可以自动找正气门嘴轴线，不需要操作人员反复调整对位角度，降低一线操作的对位难度。配套的卡盘锁紧件采用偏心压块结构，旋转压杆即可完成喷嘴与气门嘴的锁紧或松脱，锁紧行程控制在3mm以内，单次对接锁紧的操作时间不超过1秒，完全匹配自动化检测线的快节拍作业需求。卡盘压块的接触端面做滚花处理，增大与气门嘴金属外圈的摩擦力，高压充气过程中不会出现喷嘴脱出的安全隐患。

　　从安装边界来看，杆身尾部预留标准快插气管接口，接口外径适配行业通用的8mm气动快插接头，不需要额外加工转接件即可直接接入车间现有气动管路。杆身总长度控制在180mm，最大外径22mm，安装时只需要在固定工装板上开设直径23mm的安装孔，配合两个锁紧螺母即可完成喷嘴的轴向固定，安装位置可以根据不同规格轮胎的气门嘴位置做轴向调整，调整行程覆盖120mm，适配12寸到22寸不同规格的轮胎维保、检测需求。

　　设计过程中重点考虑了作业场景的粉尘、油污干扰问题，所有活动配合面都预留0.02mm的配合间隙，表面做镀硬铬处理，即使在轮胎维保车间存在大量橡胶粉尘、脱模剂残留的环境下，卡盘压块的动作也不会出现卡滞，日常维护只需要定期擦拭杆身表面即可，不需要频繁拆解加注润滑脂。喷嘴内部的气路做等径通孔设计，通孔直径6mm，充放气过程中气流阻力小，给普通乘用车轮胎从0充至2.5bar的时间不超过15秒，相比传统手持式充气嘴效率提升40%以上。尾部的杆身端面做倒角处理，对接气管时不需要额外修磨切口即可顺利插入快插接头，降低现场安装的操作难度。

　　在结构强度校核阶段，针对卡盘锁紧状态做了受力仿真，给喷嘴施加150N的轴向拉脱力时，卡盘压块的最大应力为187MPa，远低于常用不锈钢材料的屈服强度，反复锁紧10万次后压块的变形量小于0.01mm，不会出现锁紧失效的问题。密封圈的压缩量控制在25%，既保证密封效果，也避免压缩量过大导致密封圈过早老化，正常使用工况下密封圈的更换周期不低于12个月，减少日常维护的配件成本。针对低温作业场景，密封圈选用耐低温氟橡胶材质，在-20℃的环境下依然可以保持足够的弹性，不会出现低温硬化导致的密封泄漏问题，适配北方冬季户外轮胎维保的作业需求。
