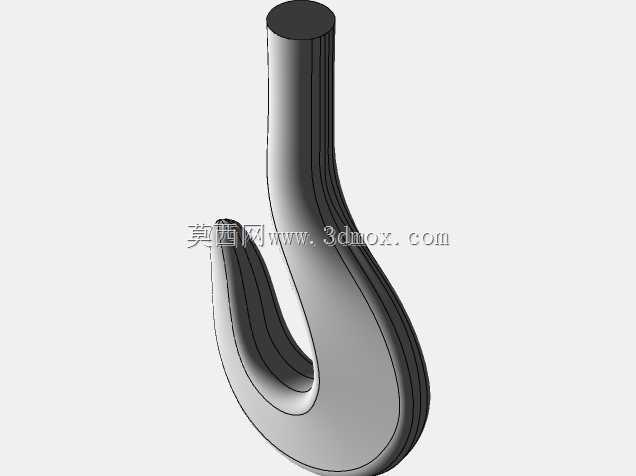

起重机吊钩结构设计三维数模

　　作为起重设备直接承载吊重的核心受力构件，吊钩的结构合理性直接决定吊装作业的安全冗余与使用寿命，本次设计的吊钩结构针对车间常规吊装、货场装卸、设备转场等通用起重场景开发，适配额定起重量范围内的桥式起重机、门式起重机、流动式起重机等主流起重设备的吊具挂载需求。从实际作业工况出发，吊钩在工作过程中需要承受吊重的静载荷、起升制动瞬间的动载荷，以及吊装过程中可能出现的偏载、斜拉带来的附加弯矩，因此整体结构采用锻造钩身配合上部螺纹连接段的经典构型，钩身的弯曲段通过多段相切圆弧平滑过渡，避免截面突变带来的应力集中问题，所有圆弧过渡区域的曲率半径均经过受力验算，确保在额定载荷下最大应力值低于材料许用应力阈值，预留足够的安全系数应对突发载荷冲击。

　　钩身的开口尺寸、钩腔深度经过匹配性设计，既能够满足常规吊装钢丝绳、卸扣、吊环的挂载需求，又不会因开口过大导致吊索具意外滑脱，钩尖位置设置有防脱挡板的安装位，可配套加装弹簧式防脱棘爪，避免作业过程中吊索具从钩口脱出引发安全事故。上部的连接段采用梯形螺纹结构，与吊钩螺母配合实现与吊钩横梁、推力轴承的装配连接，螺纹段的长度、直径匹配对应吨位的吊钩横梁安装尺寸，装配后可实现吊钩绕竖直轴线的自由回转，方便吊装过程中调整吊重的朝向，降低吊索具扭转带来的附加应力。从设计建模的逻辑来看，钩身的变截面曲面结构采用放样特征实现，先根据各截面的受力计算结果绘制不同位置的截面轮廓，通过引导线控制各截面之间的平滑过渡，

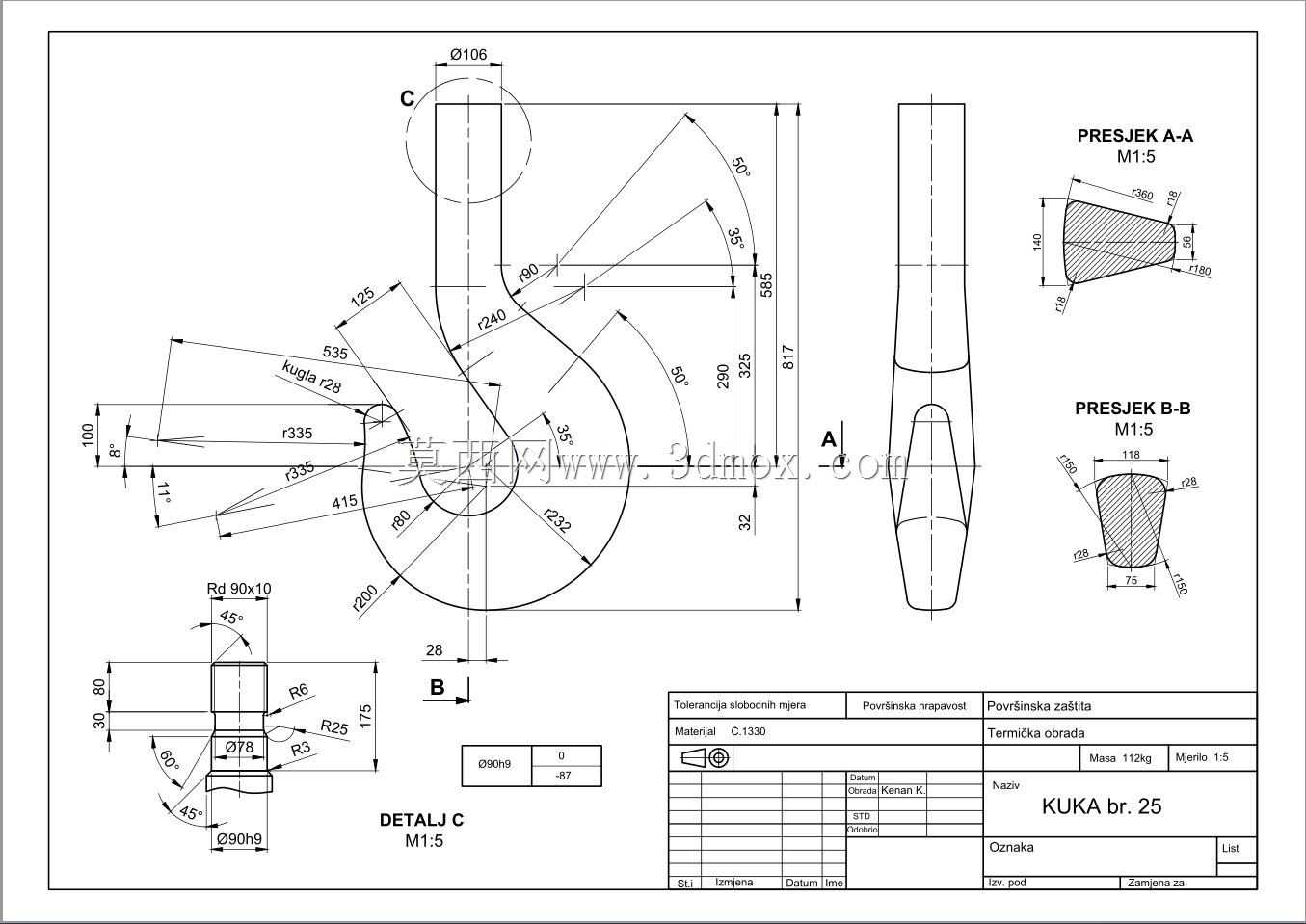

　　确保钩身从钩尖到螺纹连接段的截面变化与受力分布相匹配，在钩身弯曲段的内侧受拉区域适当加大截面厚度，抵消弯曲应力带来的拉应力叠加效应，外侧受压区域在保证结构刚度的前提下优化截面尺寸，控制整体构件重量，降低起重设备的头部自重载荷。从安装边界尺寸来看，钩身最大外轮廓尺寸适配对应吨位起重机的吊钩组安装空间，上部螺纹段的公称直径、螺距与标准吊钩螺母完全互换，钩身顶部的定位轴段尺寸匹配推力轴承的内圈安装孔径，装配后吊钩的回转间隙控制在合理范围内，不会出现吊装过程中的晃动窜动问题。图纸中附带的多个剖面视图清晰标注了各关键截面的尺寸公差与形位公差，钩身的工作表面粗糙度要求满足锻造后精加工的工艺要求，螺纹段的精度等级满足与标准螺母的互换装配要求，

　　所有过渡圆角的尺寸要求明确，可直接用于指导后续的锻造、机加工工艺编制。在实际使用过程中，该吊钩结构可直接替换同吨位起重机的原有磨损吊钩，不需要对吊钩横梁、滑轮组等周边部件进行额外改造，安装流程与标准吊钩完全一致，日常维护过程中仅需要定期检查钩身的磨损量、开口变形量以及螺纹段的连接紧固情况，即可保证长期稳定使用。针对吊装作业中常见的斜拉歪吊工况，钩身的弯曲段结构经过优化，能够将偏载产生的附加应力均匀分散到整个钩身截面，避免局部应力过大导致的钩身变形或开裂问题，钩腔内部的圆弧过渡设计能够减少对吊索具的磨损，延长钢丝绳、吊装带的使用寿命，降低作业过程中的耗材更换成本。
