起重作业用带安全锁销吊钩组件结构

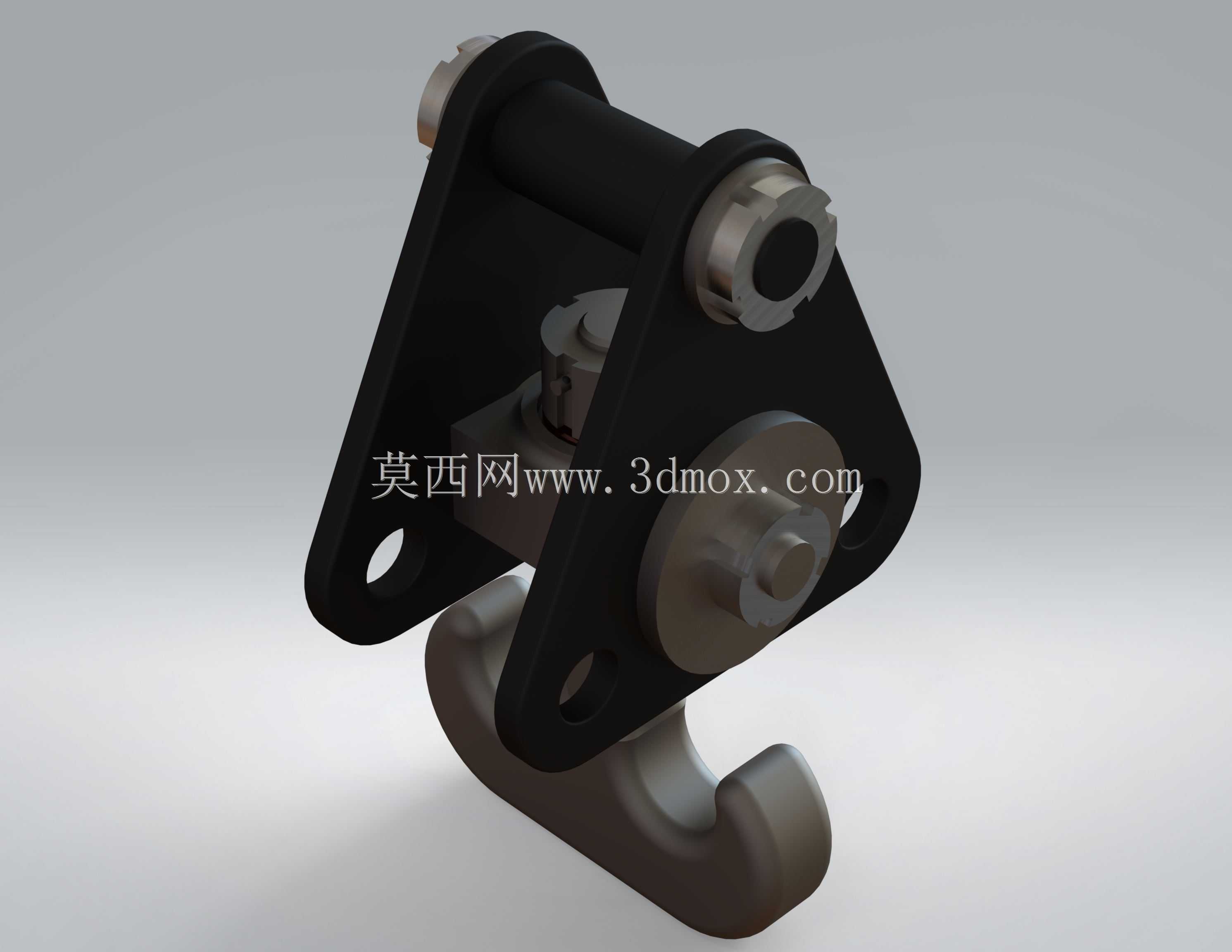

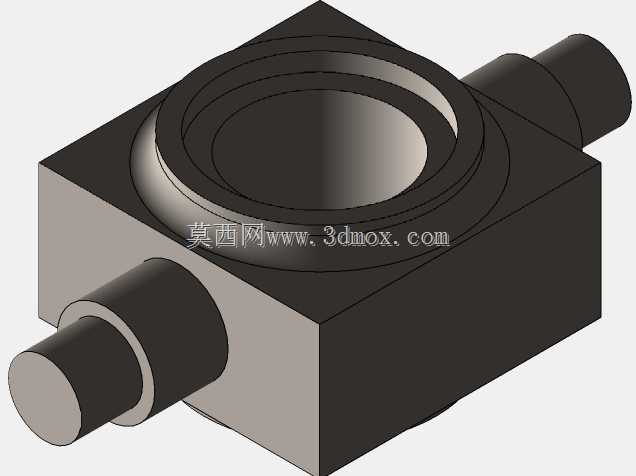

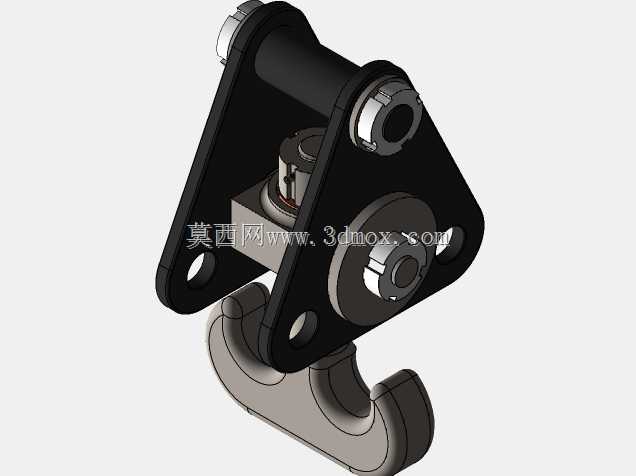

　　在车间重型工件转运、港口集装箱装卸、建筑施工物料垂直输送这类场景里，吊钩是直接承载载荷、衔接起重执行端与被吊物的核心受力构件，这套带三角挂载支架的吊钩结构，正是针对常规起重作业中易脱钩、挂载对位偏差的痛点做的结构优化。从实际作业逻辑来看，常规无防脱结构的吊钩在起升瞬间载荷晃动、斜拉起吊时，钢丝绳吊索、吊装链条或者纤维绳索很容易从钩头开口处滑出，直接引发坠物风险，因此这套结构在钩体与上部挂载支架的衔接位置，集成了可随钩体小幅摆动的安全锁销结构，锁销在无外力操作时依靠内置弹性件保持锁止状态，完全封闭钩头的开口间隙，只有挂取、摘除吊具时人工按压锁销端才能打开开口，从结构层面避免负载从吊索上脱离。

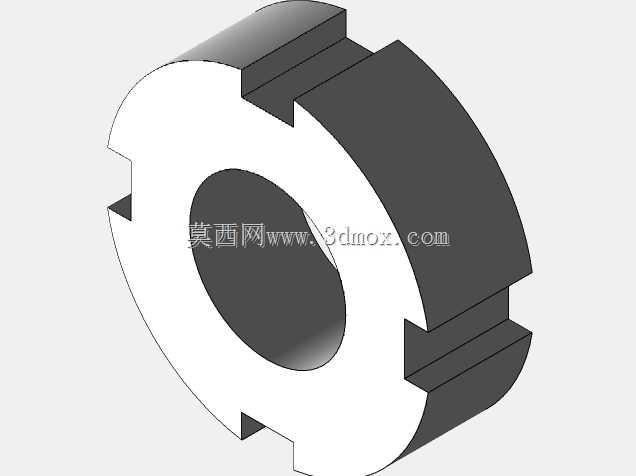

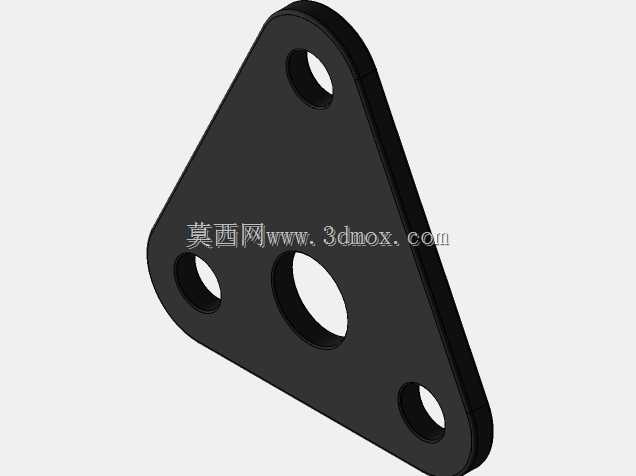

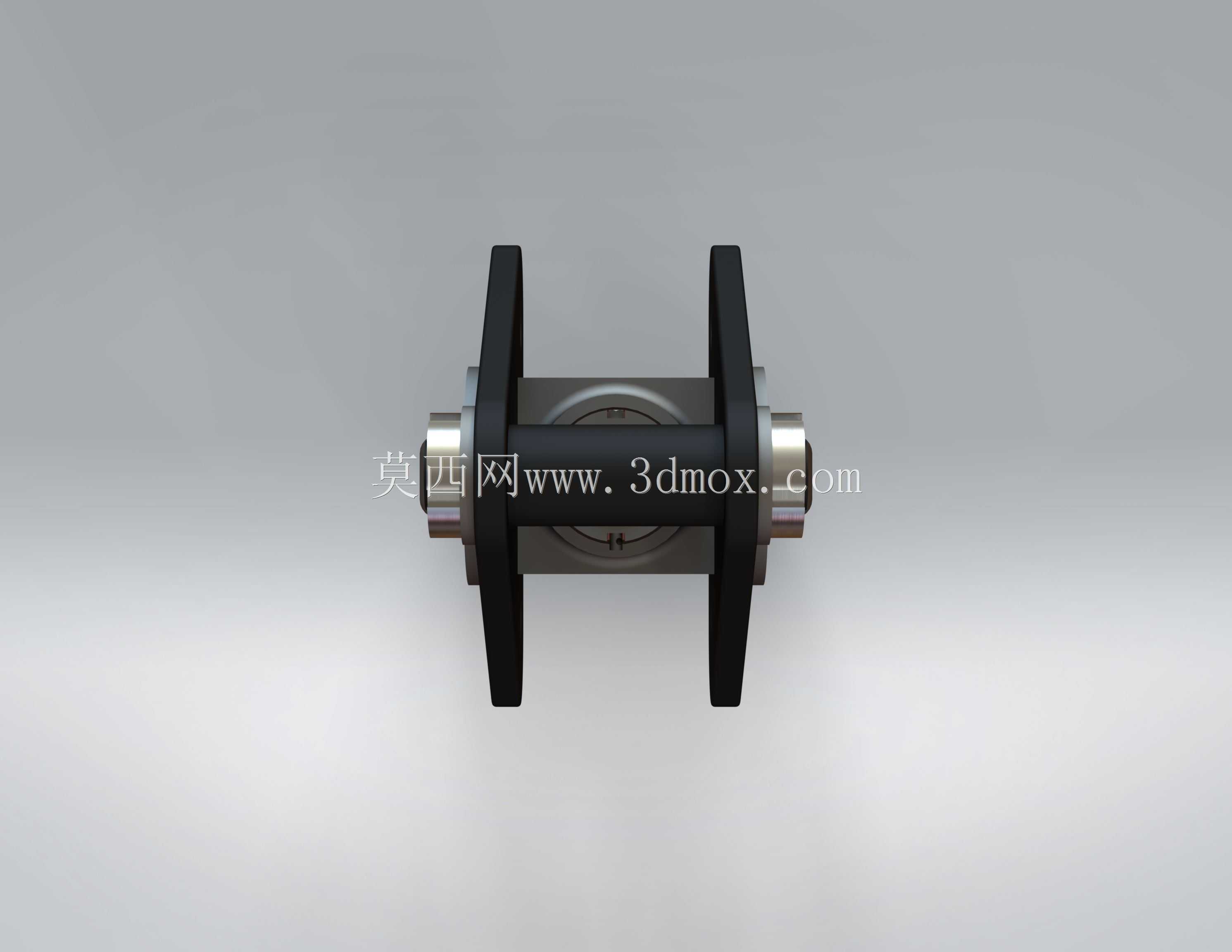

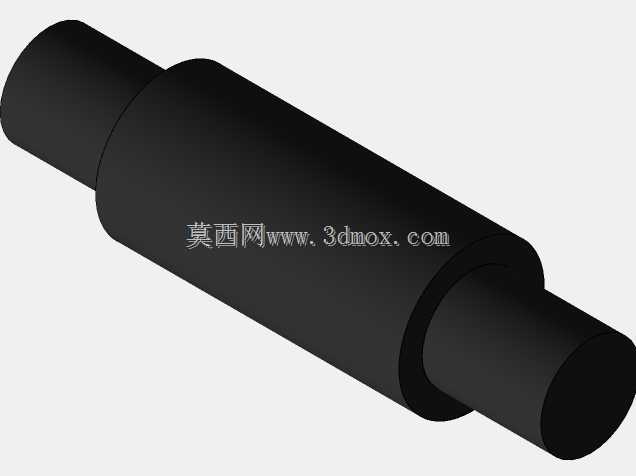

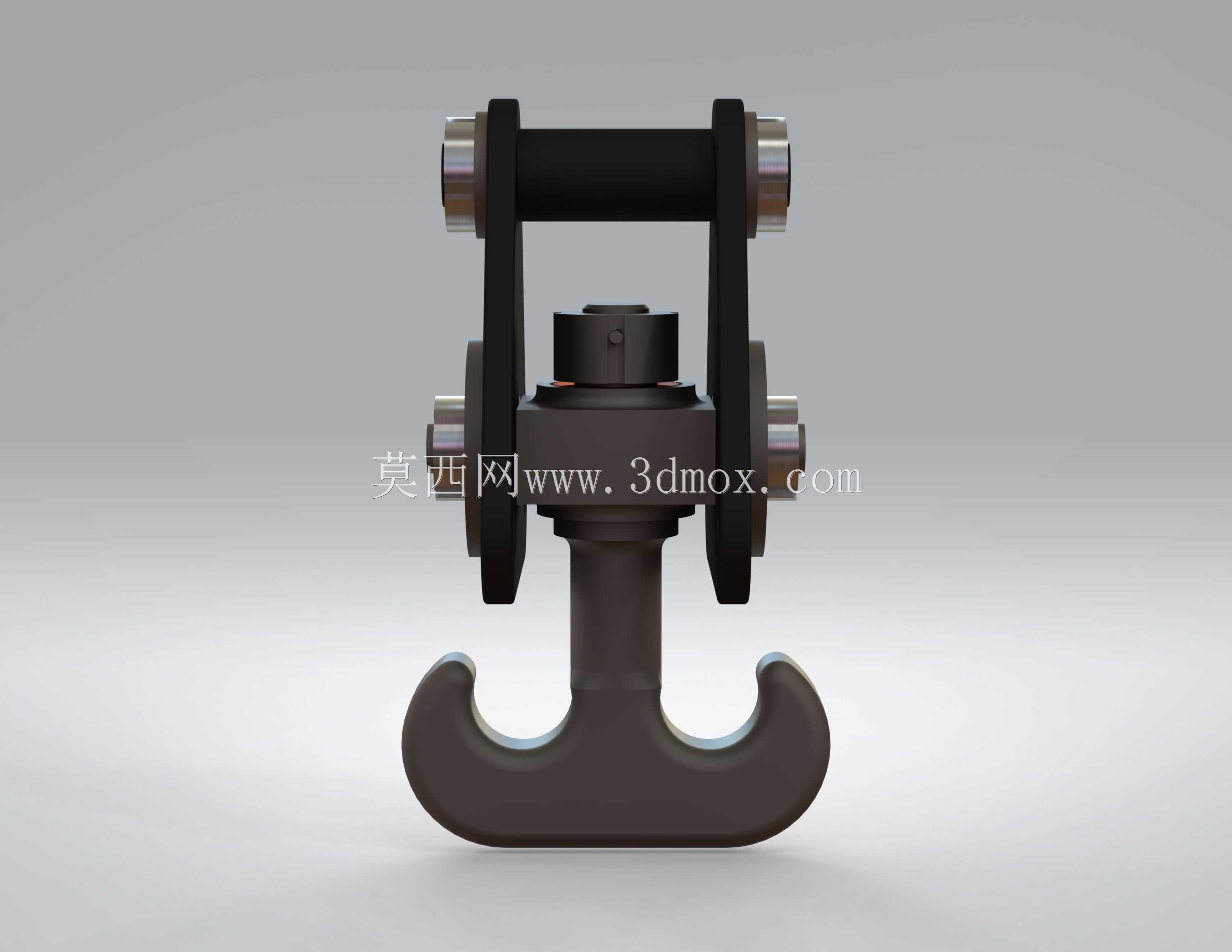

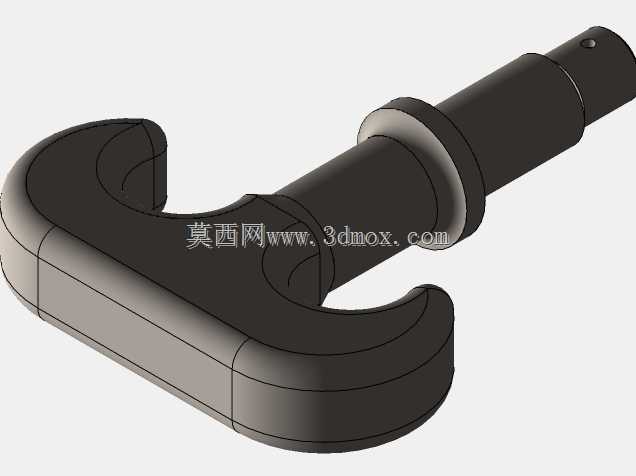

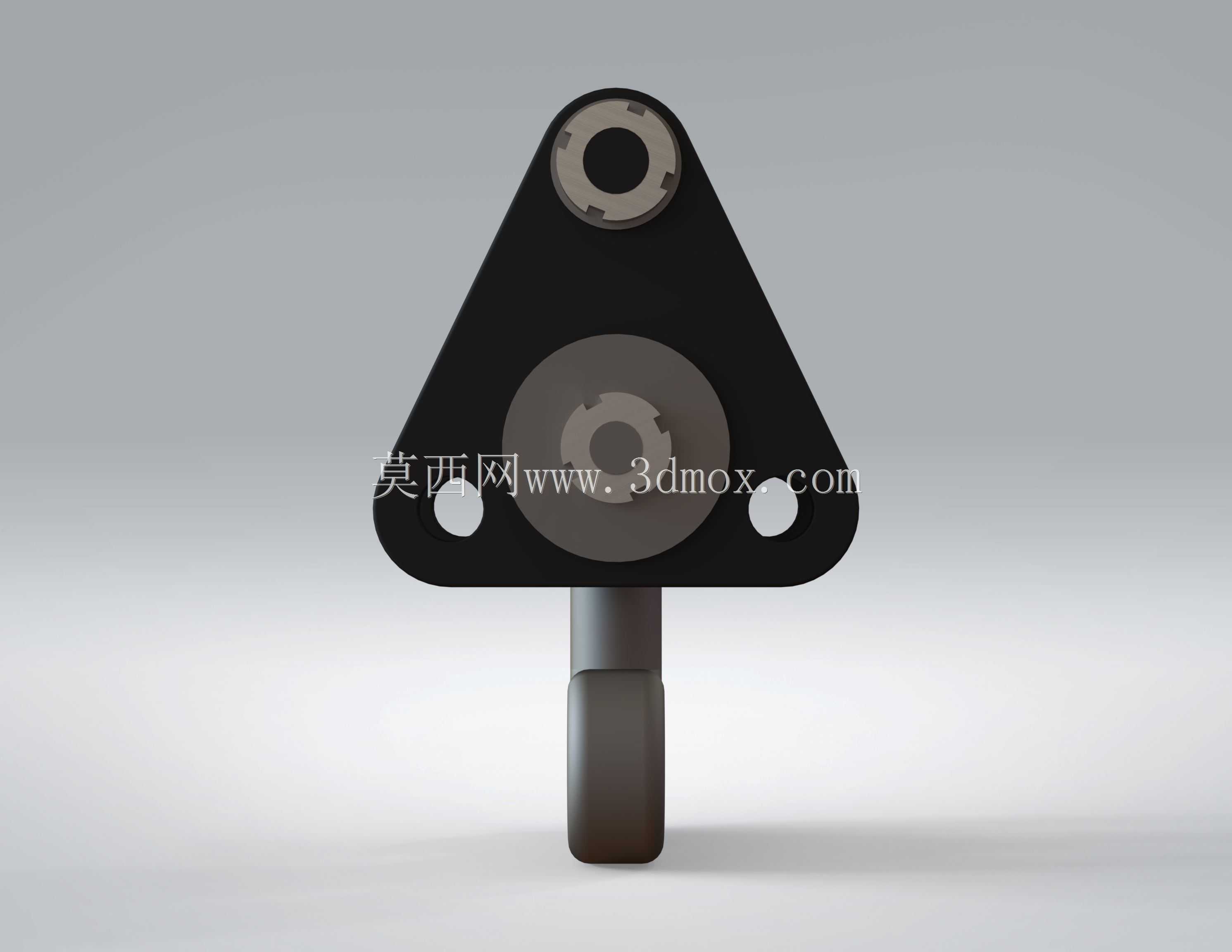

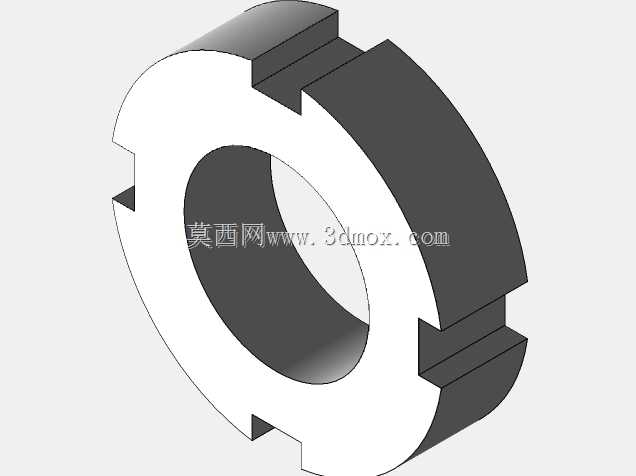

　　设计层面上，上部的三角式挂载支架没有采用常规的单耳板结构，而是用双侧对称的厚钢板裁切成型，三个连接孔位分别对应上部起重滑车的铰接轴、中部钩体铰接转轴、以及侧方的锁销联动限位轴，三角形的孔位布局让支架受力时的应力分布更均匀，不会出现单耳板结构常见的根部应力集中断裂问题，双侧板的间距刚好容纳钩体上部的铰接端，转轴两端采用卡簧加轴端挡圈的固定方式，既保证钩体可以沿铰接轴在一定角度范围内自由摆动，适配不同角度的起吊受力，又能避免转轴在长期交变载荷下出现轴向窜动脱落。钩体本身采用锻造曲面轮廓，钩头的承载圆弧半径按照常规吊装卸扣、钢丝绳套的接触尺寸做了匹配，避免接触应力过于集中导致钩体局部磨损过快，钩尾的铰接端做了加厚处理，和中部转轴的配合间隙控制在合理范围，既不会因为间隙过大出现起吊时的晃动冲击，也不会因为间隙过小导致铰接转动卡涩。

　　从安装边界来看，上部铰接轴的轴径尺寸适配市面上多数1-5吨级手动葫芦、电动葫芦的下滑车挂载接口，双侧板的外侧间距控制在常规滑车挂载耳板的开口间隙范围内，不需要额外加工转接件就可以直接装配替换；整体结构的垂直安装高度在挂载后不会过多占用起重设备的有效起升高度，对于车间内净空有限的吊装场景十分友好。锁销的操作端设置在支架侧方，操作人员站在地面用牵引绳就可以远程操作解锁，不需要攀爬至起重端近距离操作，降低了挂取吊具时的作业风险。

　　实际使用过程中，这套吊钩组件可以适配链条吊索、钢丝绳吊索、合成纤维吊装带等多种常见吊具，钩头的承载面做了圆弧过渡处理，不会切割损伤纤维吊带的编织层，也不会对钢丝绳的钢丝造成过度弯折损伤；铰接结构的摆动角度可以覆盖常规斜吊时的角度偏移，不会因为强制别劲导致支架或者钩体出现附加弯曲应力。在长期交变载荷作用下，支架的三角结构可以将上部的起吊拉力均匀分散到两个侧板上，相比单耳板结构的抗疲劳寿命提升明显，锁销的联动结构隐藏在双侧板之间，不会被吊装过程中飞溅的焊渣、工件毛刺磕碰损坏，日常维护只需要定期在铰接转轴位置加注润滑脂，检查轴端挡圈的固定状态即可，不需要复杂的拆解保养。

　　针对不同的额定载荷场景，只需要调整双侧板的厚度、钩体的截面尺寸以及铰接轴的轴径，就可以快速衍生出不同载荷等级的同系列吊钩结构，零部件的通用化程度较高，适合批量加工生产。在建模过程中，各部件的配合间隙、安装避让空间都做了完整的干涉检查，装配后所有运动部件都不存在卡滞问题，锁销在全行程运动中不会和支架、钩体发生摩擦干涉，完全符合实际加工装配的公差要求。
